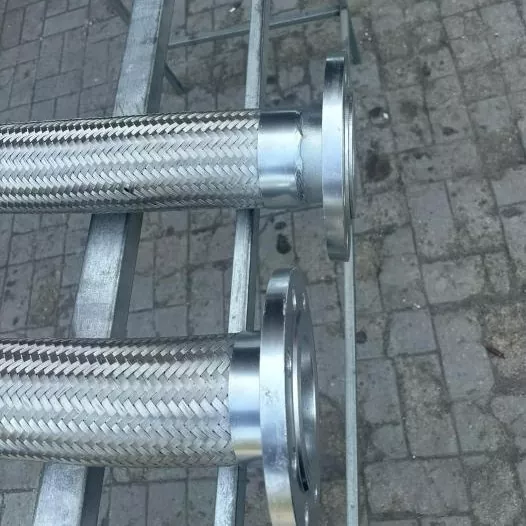

Κυματοειδής εύκαμπτος μεταλλικός σωλήνας

Η σειρά κυματοειδούς εύκαμπτου μεταλλικού σωλήνα JIDONGDA είναι χτισμένη γύρω από μια φυσούνα από ανοξείδωτο χάλυβα με λεπτά τοιχώματα. Η μοναδική κυματοειδής δομή του παρέχει ευελιξία τόσο σε αξονικές όσο και σε πλευρικές κατευθύνσεις, ενώ διατηρεί τα εγγενή πλεονεκτήματα του μετάλλου: αντοχή σε υψηλές θερμοκρασίες, πίεση και διάβρωση. Πέρα από την απλή μεταφορά του μέσου εργασίας, η βασική αξία του προϊόντος έγκειται στην ικανότητά του να αντισταθμίζει τη θερμική διαστολή, να απομονώνει μηχανικούς κραδασμούς και να διορθώνει κακές ευθυγραμμίσεις στην εγκατάσταση. Λειτουργεί ως βασικό εξάρτημα ασφαλείας, επιτρέποντας ευέλικτες συνδέσεις σε άκαμπτα βιομηχανικά συστήματα σωληνώσεων και σχεδιασμένο για συνεχή, βαρέως τύπου λειτουργία.

Χαρακτηριστικά σχεδιασμού προϊόντος

Η JIDONGDA χρησιμοποιεί μια τεχνολογία διαμόρφωσης χωρίς ραφή που εξασφαλίζει δομική σταθερότητα και ανώτερη στεγανότητα. Το συγκρότημα πυρήνα αποτελείται από τέσσερα στρώματα, με επιλογές για προσαρμοσμένη ενίσχυση:

1. Κυματοειδές στοιχείο

Κατασκευασμένο από ένα μόνο φύλλο ανοξείδωτου χάλυβα (βαθμός 304 ή 316L), αυτό εξαλείφει τους κινδύνους που σχετίζονται με συγκολλημένες ραφές και ενισχύει σημαντικά την ευελιξία και τη συμβατότητα του σωλήνα με διάφορα μέσα.

2. Ενισχυτικό στρώμα (μεταλλική πλεξούδα)

Ένα εξωτερικό περίβλημα από συρμάτινο πλέγμα (ανοξείδωτο ατσάλι) που περιορίζει αποτελεσματικά την επιμήκυνση, κατανέμει τα φορτία πίεσης και αυξάνει τη συνολική αντίσταση πίεσης.

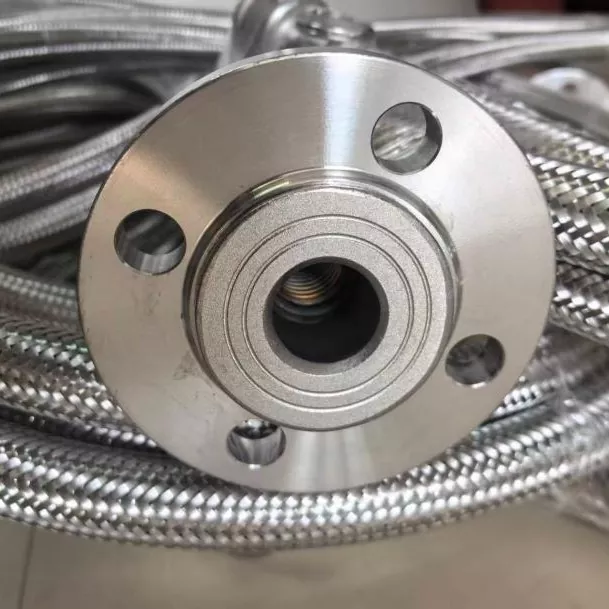

3. Τερματίστε το σύστημα σύνδεσης

Υποστηρίζει διάφορους τύπους συνδέσεων—φλαντζωτές, κοχλιωμένες, εξαρτήματα συμπίεσης και συγκολλημένες ενώσεις—επιτρέποντας την ενσωμάτωση σε ένα ευρύ φάσμα συστημάτων σωληνώσεων.

4. Προαιρετικό προστατευτικό στρώμα

Διατίθενται ειδικές προστατευτικές επιλογές ενίσχυσης για απαιτητικές συνθήκες λειτουργίας (π.χ. θαλάσσιο περιβάλλον, χειρισμός επιθετικών ουσιών ή εφαρμογές σε υψηλές θερμοκρασίες).

Βασικοί τομείς εφαρμογής

Ο κυματοειδές εύκαμπτος μεταλλικός σωλήνας προσαρμόζεται σε διάφορα σενάρια βιομηχανικών σωληνώσεων, προσφέροντας υψηλή ευελιξία και πρακτικότητα:

1. Συστήματα αντιστάθμισης κραδασμών βιομηχανικών σωληνώσεων: Απορροφά τη θερμική διαστολή και συστολή ενώ αποσβένει τους κραδασμούς του εξοπλισμού κατά τη λειτουργία.

2. Πετροχημική βιομηχανία: Κατάλληλη για τη μεταφορά διαβρωτικών μέσων και την παροχή εύκαμπτων συνδέσεων στις σωληνώσεις διεργασίας.

3. Συστήματα παραγωγής ενέργειας: Χρησιμοποιούνται για τη μείωση και την αντιστάθμιση των κραδασμών σε λέβητες, εναλλάκτες θερμότητας και σωληνώσεις κυκλοφορίας ψύξης.

4. Ναυτική μηχανική: Απομονώνει τους κραδασμούς στις σωληνώσεις του πλοίου και αντέχει στη διάβρωση από ψεκασμό αλατιού σε θαλάσσια περιβάλλοντα.

5. Μεταλλουργικός εξοπλισμός υψηλής θερμοκρασίας: Κατάλληλος για κλιβάνους υψηλής θερμοκρασίας και συνδέσεις σωληνώσεων που υπόκεινται σε εναλλασσόμενες υψηλές και χαμηλές θερμοκρασίες.

6. Συστήματα HVAC κτιρίων: Παρέχει ευέλικτες συνδέσεις σε συστήματα HVAC, μειώνοντας τους κραδασμούς και το θόρυβο των σωληνώσεων.

Παραδείγματα πρακτικών εφαρμογών

Παράδειγμα 1: Έργο σωληνώσεων διεργασίας υψηλής θερμοκρασίας σε παράκτιο διυλιστήριο πετρελαίου

Ένα παράκτιο διυλιστήριο πετρελαίου αντιμετώπισε προβλήματα με συχνή θερμική μετατόπιση και διαρροές σύνδεσης φλάντζας σε σωληνώσεις πετρελαίου και αερίου υψηλής θερμοκρασίας που προκαλούνται από παρατεταμένες διακυμάνσεις της θερμοκρασίας. Το έργο χρησιμοποιεί έναν κυματοειδές εύκαμπτο μεταλλικό σωλήνα από ανοξείδωτο χάλυβα JIDONGDA 316L, ο οποίος αντισταθμίζει αποτελεσματικά τη θερμική παραμόρφωση και αντιστέκεται στη διάβρωση του σουλφιδίου. Το σύστημα λειτούργησε συνεχώς για πέντε χρόνια χωρίς διαρροές, μειώνοντας σημαντικά τη συχνότητα διακοπής λειτουργίας συντήρησης και ενισχύοντας τη σταθερότητα της γραμμής παραγωγής.

Παράδειγμα 2: Έργο αναβάθμισης σωληνώσεων για μεγάλο πλοίο μεταφοράς εμπορευματοκιβωτίων

Η κύρια σωλήνωση ψύξης κινητήρα σε ένα ωκεανόπλοιο υπέστη ρωγμές στον τοίχο και μειωμένη διάρκεια ζωής λόγω συνεχών κραδασμών. Για την αντιμετώπιση αυτού του προβλήματος, εγκαταστάθηκαν ειδικά κατασκευασμένοι κυματοειδείς σωλήνες JIDONGDA—με πλέξη διπλής στρώσης και αντιδιαβρωτική επίστρωση ναυτικής ποιότητας. Αυτή η λύση εξάλειψε αποτελεσματικά τον συντονισμό των σωληνώσεων και εξασφάλισε αντοχή στη διάβρωση έναντι του θαλάσσιου ψεκασμού αλατιού, επεκτείνοντας τη διάρκεια ζωής των σωληνώσεων από τρία χρόνια σε πάνω από δέκα χρόνια.

Βασικά Χαρακτηριστικά Προϊόντος

1. Ιδιαίτερα ευέλικτο κυματοειδές σχέδιο με εξαιρετικές δυνατότητες αξονικής και πλευρικής παραμόρφωσης, κατάλληλο για δύσκολες συνθήκες εγκατάστασης.

2. Εξαιρετική θερμική αντίσταση, ικανή να αντέχει σε ακραία κυκλικά θερμικά φορτία.

3. Υψηλή αντοχή στη διάβρωση, συμβατή με τη μεταφορά των περισσότερων βιομηχανικών μέσων.

4. Αποτελεσματική απόσβεση κραδασμών και αντιστάθμιση μετατόπισης, μειώνοντας την καταπόνηση στο σύστημα σωληνώσεων.

5. Σταθερή και ανθεκτική κατασκευή, σχεδιασμένη για μακροχρόνια συνεχή λειτουργία σε βιομηχανικά περιβάλλοντα.

6. Αξιόπιστη στεγανοποίηση σύνδεσης, μειώνοντας σημαντικά τον κίνδυνο διαρροών αγωγών.

Προσαρμοσμένες επιλογές διαμόρφωσης

Προσαρμόζεται σε συγκεκριμένες συνθήκες λειτουργίας: κατασκευή από ανοξείδωτο χάλυβα all-316L, ενισχυμένη πλέξη διπλής στρώσης, αντιστατικός σχεδιασμός, θερμομονωτικό χιτώνιο, διάφοροι τύποι σύνδεσης, αντιδιαβρωτική επίστρωση ναυτικής ποιότητας, εκδόσεις εξαιρετικά υψηλής θερμοκρασίας (άνω των 600°C) και σχέδια ενισχυμένα με κενό.

Βασικά πλεονεκτήματα προϊόντος

1. Πλήρως μεταλλική ευέλικτη σύνδεση, που προσφέρει σημαντικά υψηλότερη αξιοπιστία από τους παραδοσιακούς ελαστικούς σωλήνες και εξαλείφει προβλήματα που σχετίζονται με τη γήρανση ή την αστοχία.

2. Ενσωματωμένες δυνατότητες αντιστάθμισης μετατόπισης και απόσβεσης κραδασμών, προσαρμόσιμες σε πολύπλοκες συνθήκες σωληνώσεων.

3. Αντέχει σε ακραίες θερμοκρασίες και πιέσεις. κατάλληλο για ένα ευρύ φάσμα εφαρμογών.

4. Συμμορφώνεται με τα κύρια βιομηχανικά πρότυπα και είναι καθολικά εφαρμόσιμο σε διάφορους κλάδους.

5. Σχεδιασμός υψηλού συντελεστή ασφαλείας που εξασφαλίζει σταθερή λειτουργία και ελεγχόμενο κίνδυνο.

6. Χρησιμοποιείται ευρέως παγκοσμίως σε διάφορα σενάρια με αποδεδειγμένο ιστορικό σε βιομηχανικές εφαρμογές.

Συχνές Ερωτήσεις

Ε1: Πώς μπορώ να επιλέξω ανάμεσα σε κυματοειδείς εύκαμπτους μεταλλικούς σωλήνες 304 και 316L; Ποια είναι η διαφορά;

Ο βαθμός 316L περιέχει μολυβδαίνιο, παρέχοντας ενισχυμένη αντίσταση σε ιόντα χλωρίου, οξέα, αλκάλια και σουλφίδια. είναι ειδικά σχεδιασμένο για εξαιρετικά διαβρωτικά περιβάλλοντα, όπως θαλάσσια/παράκτια περιβάλλοντα ή εργοστάσια χημικής επεξεργασίας. Η JIDONGDA μπορεί να παρέχει ακριβείς συστάσεις επιλογής υλικού με βάση το συγκεκριμένο περιβάλλον λειτουργίας, τη θερμοκρασία και τις συνθήκες συντήρησης.

Ε2: Μπορεί το προϊόν να αντέξει υψηλές θερμοκρασίες και υψηλή πίεση ταυτόχρονα;

Α: Ναι, έχει σχεδιαστεί για να λειτουργεί υπό ταυτόχρονες συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης. Ωστόσο, σημειώστε ότι η επιτρεπόμενη πίεση εργασίας του υλικού μειώνεται καθώς αυξάνεται η θερμοκρασία. Επομένως, οι παράμετροι λειτουργίας πρέπει να ρυθμίζονται (υποβαθμίζονται) σύμφωνα με τα πρότυπα όταν χρησιμοποιούνται σε περιβάλλοντα υψηλής θερμοκρασίας. Για συνθήκες υπερυψηλής θερμοκρασίας (πάνω από 600°C) και υψηλής πίεσης, συνιστούμε τη χρήση της εξειδικευμένης έκδοσης υπερυψηλών θερμοκρασιών της JIDONGDA για να διασφαλίσετε μακροπρόθεσμη ασφάλεια λειτουργίας.

Ε3: Ποια είναι η διάρκεια ζωής του προϊόντος και ποια στοιχεία απαιτούν τακτική επιθεώρηση;

Α: Η διάρκεια ζωής εξαρτάται από τις συνθήκες λειτουργίας. Όταν χρησιμοποιείται σε τυπικά συστήματα θέρμανσης, το προϊόν έχει διάρκεια ζωής 10–15 χρόνια. Ωστόσο, για αγωγούς που συνδέονται με εξοπλισμό που προκαλεί κραδασμούς υψηλής συχνότητας, συνιστάται η αντικατάσταση κάθε 3-5 χρόνια και οι ετήσιες επιθεωρήσεις. Κατά τις προγραμματισμένες επιθεωρήσεις, θα πρέπει να δίνεται ιδιαίτερη προσοχή σε θέματα όπως η φθορά της πλέξης, η παραμόρφωση του σώματος του σωλήνα, η διάβρωση στα σημεία σύνδεσης και η διαρροή υγρού. Απαιτείται άμεση αντικατάσταση εάν εντοπιστεί οποιαδήποτε βλάβη.
