Επαγγελματικός κατασκευαστής μεταλλικών σωλήνων Κίνας

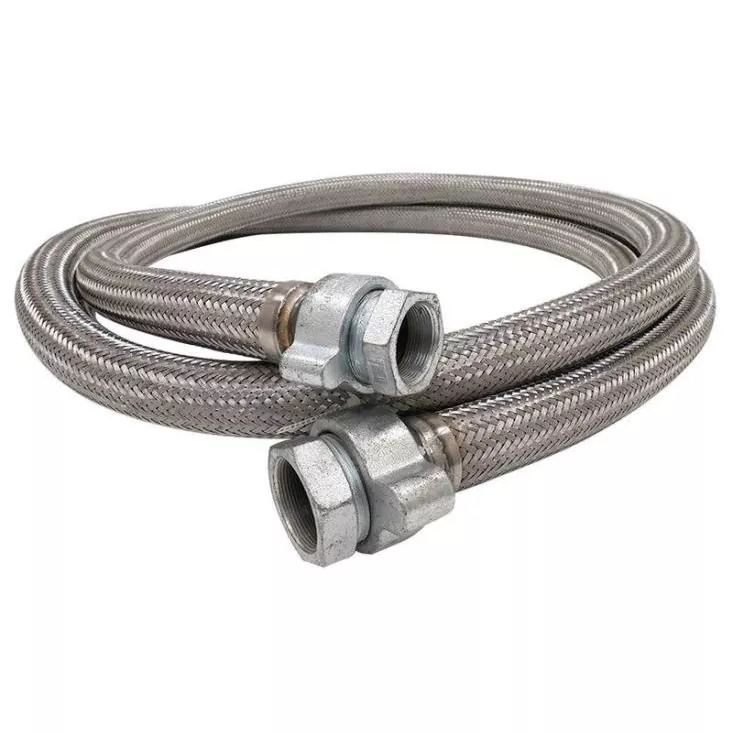

ΟΜεταλλικός σωλήναςχρησιμεύει ως βασικό συστατικό σε αμέτρητα βιομηχανικά, εμπορικά και οικιακά συστήματα μεταφοράς υγρών. Σχεδιασμένοι για να απορροφούν τους κραδασμούς, να αντισταθμίζουν τη θερμική διαστολή και να διορθώνουν την κακή ευθυγράμμιση, αυτοί οι εύκαμπτοι αγωγοί εξασφαλίζουν ασφαλή, αξιόπιστη λειτουργία κάτω από απαιτητικές συνθήκες.JIDONGDAέχει προχωρήσει στη σχεδίαση και την κατασκευή συγκροτημάτων μεταλλικών εύκαμπτων σωλήνων μέσω αυστηρής επιλογής υλικών, διεργασιών αυλάκωσης ακριβείας και ενδελεχούς ενσωμάτωσης άκρων.

Βασικές παράμετροι και διαμορφώσεις προϊόντος

• Ονομαστική διάμετρος (DN): Κυμαίνεται από DN6 (1/4 ίντσας) έως DN300 (12 ίντσες) και πέρα ​​για βιομηχανικές σωληνώσεις μεγάλης κλίμακας.
• Πίεση εργασίας (PW): Συνήθως από το πλήρες κενό έως τα 350 bar ανάλογα με τη διάμετρο, τον αριθμό των στρωμάτων πλεξούδας και το πάχος της αυλάκωσης.
• Πίεση διάρρηξης (PB): Σχεδιασμένο με συντελεστή ασφαλείας 4:1 σε σχέση με την πίεση εργασίας για τυπικά συγκροτήματα.
• Εύρος Θερμοκρασίας: Τα τυπικά συγκροτήματα από ανοξείδωτο χάλυβα λειτουργούν από -200°C έως +600°C. Τα κράματα υψηλής θερμοκρασίας το επεκτείνουν στους 800°C ή περισσότερο.
• Bend Radius: Οι στατικές και δυναμικές ελάχιστες ακτίνες κάμψης καθορίζονται ανά διάμετρο για την αποφυγή υπερέντασης.
• Ευελιξία & Μήκος Κτυπήματος: Ορίζεται από αξονική συμπίεση, επέκταση, χωρητικότητα πλευρικής μετατόπισης και γωνιακή κίνηση.
• Εξαρτήματα τέλους: Σχέδια με φλάντζα, με σπείρωμα, άκρα συγκόλλησης, είδη υγιεινής, camlock ή προσαρμοσμένα σχέδια.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ του δακτυλιοειδούς και του ελικοειδούς κυματοειδούς μεταλλικού σωλήνα και ποια συνιστά η JIDONGDA;

Ο δακτυλιοειδής κυματοειδής σωλήνας αποτελείται από μια σειρά ομοιόμορφων, παράλληλων δακτυλίων, που προσφέρουν ανώτερη ευελιξία, στενότερη ακτίνα κάμψης και μεγαλύτερη χωρητικότητα πίεσης χάρη στην αποτελεσματικότερη ενίσχυση της πλέξης. Ο ελικοειδής κυματοειδής σωλήνας έχει ένα συνεχές σπειροειδές προφίλ, παρέχοντας γενικά χαμηλότερες τιμές ευελιξίας και πίεσης, αλλά μερικές φορές χαμηλότερο κόστος για μη κρίσιμες στατικές εφαρμογές. Η JIDONGDA κατασκευάζει κυρίως δακτυλιοειδή κυματοειδές σωλήνα επειδή προσφέρει καλύτερη συνολική απόδοση, μεγαλύτερη διάρκεια κόπωσης και συμβατότητα με συνθήκες πλήρους κενού. Για εφαρμογές που δεν απαιτούν υψηλή ευελιξία, οι ελικοειδείς εκδόσεις μπορούν να παρέχονται κατόπιν αιτήματος μετά από προσεκτική αναθεώρηση μηχανικής.

Πώς μπορώ να προσδιορίσω το σωστό μήκος ενός συγκροτήματος μεταλλικού σωλήνα για απορρόφηση κραδασμών;

Για την απορρόφηση των κραδασμών, το συγκρότημα πρέπει να είναι αρκετά μακρύ ώστε η επιβαλλόμενη κίνηση να μην αναγκάζει τον εύκαμπτο σωλήνα να κάμπτεται κάτω από τη δυναμική ελάχιστη ακτίνα κάμψης του. Το ζωντανό μήκος —το τμήμα του εύκαμπτου σωλήνα χωρίς περιορισμούς προσαρμογής στο άκρο—θα πρέπει να είναι τουλάχιστον 10 φορές η ονομαστική διάμετρος για απλούς πλευρικούς κραδασμούς και μεγαλύτερο όταν τόσο το πλάτος όσο και η συχνότητα των κραδασμών είναι υψηλά. Οι μηχανικοί εφαρμογών της JIDONGDA μπορούν να εκτελέσουν μια ανάλυση κίνησης χρησιμοποιώντας τα δεδομένα μετατόπισής σας για να προτείνουν το ακριβές ελεύθερο μήκος που απαιτείται, αποτρέποντας την πρόωρη αστοχία κόπωσης.

Μπορεί ένας μεταλλικός σωλήνας να χρησιμοποιηθεί υπό πλήρη κενό χωρίς να καταρρεύσει;

Ναι, οι δακτυλιοειδείς κυματοειδείς εύκαμπτοι σωλήνες JIDONGDA με κάλυψη πλήρους πλεξούδας αξιολογούνται για πλήρη σέρβις αναρρόφησης. Το προφίλ αυλάκωσης είναι ειδικά σχεδιασμένο έτσι ώστε η εξωτερική πλεξούδα να αποτρέπει το τσούξιμο ή το λυγισμό όταν η εσωτερική πίεση πέσει κάτω από την ατμοσφαιρική πίεση. Για κρίσιμες εφαρμογές υψηλού κενού σε υψηλή θερμοκρασία, το σύστημα θα πρέπει να επανεξεταστεί για να επιβεβαιωθεί ότι το υλικό διατηρεί επαρκή αντοχή. Σε τέτοιες περιπτώσεις, μπορεί να ενσωματωθεί μια επένδυση για να διασφαλιστεί η δομική σταθερότητα.

Τι προκαλεί τη φθορά της πλεξούδας και πώς μπορεί να προληφθεί;

Η φθορά της πλεξούδας προκύπτει κυρίως από τριβή σε παρακείμενες κατασκευές, τρίψιμο από υπερβολική κίνηση ή τσάκισμα μεταξύ της πλεξούδας και του κυματοειδούς πυρήνα. Η επαφή μεταξύ των πλεξούδων κατά τη διάρκεια της κυκλικής κίνησης μπορεί επίσης να προκαλέσει τοπική φθορά. Τα προληπτικά μέτρα περιλαμβάνουν την εγκατάσταση του εύκαμπτου σωλήνα με επαρκές διάκενο, τη χρήση προστατευτικών εξωτερικών καλυμμάτων, όπως θωράκιση μανδαλώσεως ή μπουφάν σιλικόνης, και αποφυγή διατάξεων εγκατάστασης που προκαλούν επαφή πλεξούδας με πλεξούδα ή πλεξούδας με δομή. Το JIDONGDA μπορεί να τοποθετήσει εργοστασιακά προστατευτικά μανίκια που παρατείνουν σημαντικά τη διάρκεια ζωής της συναρμολόγησης σε λειαντικά περιβάλλοντα.

Πώς ελέγχονται τα συγκροτήματα JIDONGDA πριν από την αποστολή;

Κάθε συγκρότημα υποβάλλεται σε δοκιμή υδροστατικής πίεσης 1,5 φορές την ονομαστική πίεση εργασίας, με χρόνο κράτησης σύμφωνα με τα διεθνή πρότυπα. Για σέρβις αερίου, εκτελείται πνευματική δοκιμή υπό ελεγχόμενες συνθήκες. Πρόσθετες μη καταστροφικές δοκιμές, όπως επιθεώρηση διεισδυτικού χρώματος σε συγκολλήσεις, θετική αναγνώριση υλικού (PMI) και ανίχνευση διαρροής ηλίου, είναι διαθέσιμες κατόπιν αιτήματος. Η δοκιμή ριπής σε συγκροτήματα δειγμάτων από κάθε παρτίδα παραγωγής διεξάγεται τακτικά για την επικύρωση των περιθωρίων σχεδιασμού. Τα πιστοποιητικά συμμόρφωσης και οι αναφορές δοκιμών αποτελούν τυπική τεκμηρίωση.
