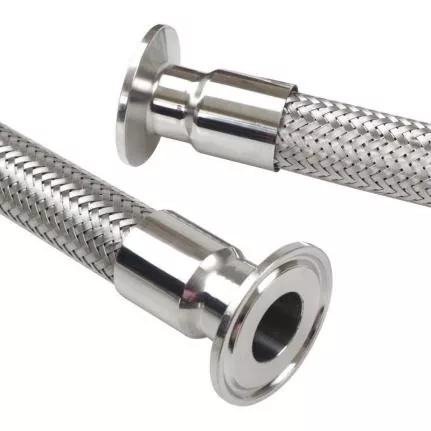

Μεταλλικός εύκαμπτος σωλήνας από ατσάλινο σύρμα

Ο μεταλλικός εύκαμπτος σωλήνας JIDONGDA Steel Wire Braided Metal είναι ειδικά σχεδιασμένος για απαιτητικά συστήματα μεταφοράς υγρών και αερίων που απαιτούν αντοχή στους κραδασμούς, ικανότητα αντιμετώπισης κακής ευθυγράμμισης και ανθεκτικότητα σε ακραίες συνθήκες θερμοκρασίας και πίεσης. Σε αντίθεση με τους τυπικούς ελαστικούς σωλήνες ή τις άκαμπτες σωληνώσεις, αυτό το προϊόν συνδυάζει την ευελιξία ενός κυματοειδούς μεταλλικού σωλήνα με την αντίσταση πίεσης που παρέχεται από μια συρμάτινη πλέξη. Αυτό επιτρέπει την επίλυση κοινών βιομηχανικών ζητημάτων όπως οι δυσκολίες εγκατάστασης, η αστοχία των άκαμπτων σωληνώσεων λόγω κραδασμών και η μικρή διάρκεια ζωής των παραδοσιακών εύκαμπτων σωλήνων.

Τα προϊόντα συμμορφώνονται πλήρως με τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB/T 14525, ISO 10380 και EJMA. Χάρη στις εκλεπτυσμένες διαδικασίες παραγωγής και ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου, τα προϊόντα μας πληρούν τα παγκόσμια βιομηχανικά πρότυπα και είναι κατάλληλα για λειτουργία στα πιο δύσκολα περιβάλλοντα.

Σχεδιασμός Προϊόντος και Πλεονεκτήματα Υλικών

1. Εσωτερικό κυματοειδές στρώμα

Κατασκευασμένο από κυματοειδές σωλήνα (υλικό: ανοξείδωτο χάλυβα ποιότητες 304, 316 ή 316L), αυτό το στρώμα προσφέρει εξαιρετική αντοχή στη διάβρωση και σταθερότητα απόδοσης τόσο σε υψηλές όσο και σε χαμηλές θερμοκρασίες, ενώ εξασφαλίζει ανεμπόδιστη ροή του μέσου χωρίς κίνδυνο απόφραξης. Η εύκαμπτη κυματοειδής δομή του δέχεται μετατοπίσεις σε διάφορα επίπεδα (αξονικά, πλευρικά και γωνιακά), προσαρμόζοντας τις παραμορφώσεις του αγωγού χωρίς να διακυβεύεται η απόδοση μεταφοράς.

2. Στρώμα ενίσχυσης συρμάτινης πλεξούδας

Αποτελείται από ένα προστατευτικό στρώμα από μονό ή διπλό πλέξιμο σύρματος από ανοξείδωτο χάλυβα, το οποίο ενισχύει σημαντικά την αντίσταση πίεσης και τη δομική ακεραιότητα του σωλήνα. Η σφιχτή πλέξη περιορίζει την διαστολή του εσωτερικού σωλήνα υπό υψηλή πίεση, προστατεύει από εξωτερικές μηχανικές κρούσεις και μειώνει τους κραδασμούς του σωλήνα, αποτρέποντας έτσι τη ζημιά του σωλήνα και τη διαρροή μέσων κατά τη διάρκεια παρατεταμένης λειτουργίας.

Βασικά Χαρακτηριστικά και Πλεονεκτήματα Προϊόντος

1. Εξαιρετική θερμική αντίσταση: Εύρος θερμοκρασίας λειτουργίας από -196°C έως +600°C. ικανό να μεταφέρει αξιόπιστα εξειδικευμένα μέσα (π.χ. κρυογονικό LNG, ατμός υψηλής θερμοκρασίας, καυτό λάδι) υπό ακραίες συνθήκες λειτουργίας.

2. Ασφάλεια και ανθεκτικότητα σε υψηλή πίεση: Εύρος πίεσης λειτουργίας από 6 έως 250 bar με συντελεστή ασφαλείας διάρρηξης 3:1. ανθεκτικό σε ξαφνικές υπερτάσεις πίεσης, εξαλείφοντας τον κίνδυνο θραύσης του αγωγού.

3. Αποτελεσματική απόσβεση κραδασμών και προστασία εξοπλισμού: Απορροφά τους συνεχείς κραδασμούς από αντλίες, συμπιεστές και άλλο εξοπλισμό. μειώνει την πίεση στο σύστημα σωληνώσεων. προστατεύει τον βοηθητικό εξοπλισμό και παρατείνει τη συνολική διάρκεια ζωής του συστήματος.

4. Αυτόματη αντιστάθμιση για θερμική διαστολή και συστολή: Αντισταθμίζει αυτόματα τις μετατοπίσεις που προκαλούνται από διακυμάνσεις της θερμοκρασίας, ανακουφίζει από την πίεση του αγωγού και αποτρέπει τη ρωγμή ή τη διαρροή αρμών.

5. Αντοχή στη διάβρωση και τη γήρανση: Κατασκευάζεται από ανοξείδωτο χάλυβα με επεξεργασία αποξήρωσης και παθητικοποίησης. ανθεκτικό σε οξέα, αλκάλια και άλατα, καθιστώντας τα προϊόντα κατάλληλα για χρήση σε επιθετικά περιβάλλοντα της χημικής και φαρμακευτικής βιομηχανίας.

6. Ευελιξία εγκατάστασης και προσαρμοσμένη παραγγελία: Υποστηρίζει διάφορες βιομηχανικές μεθόδους σύνδεσης (φλάντζα, σπείρωμα, συγκολλημένο, γρήγορη σύνδεση). επιτρέπει την προσαρμογή του μήκους του εύκαμπτου σωλήνα, του αριθμού των στρωμάτων πλεξούδας και του σχεδιασμού συναρμολόγησης για την κάλυψη συγκεκριμένων απαιτήσεων του έργου.

Αυστηρό Σύστημα Ποιοτικού Ελέγχου

1. Προσομοίωση δοκιμής συνθηκών υπηρεσίας

Ολοκληρωμένες δοκιμές (συμπεριλαμβανομένης της έκθεσης στην εσωτερική πίεση, της συνεχούς προσομοίωσης κραδασμών, της αξονικής μετατόπισης, της επαναλαμβανόμενης κάμψης και της προσομοίωσης θερμικής διαστολής/συστολής) αντιγράφουν πραγματικές, μακροπρόθεσμες βιομηχανικές συνθήκες λειτουργίας.

2. Παράμετροι Βασικού Ελέγχου

Οι επαγγελματίες μηχανικοί παρακολουθούν τη σταθερότητα του κυματοειδούς τμήματος, την ακεραιότητα της πλεξούδας, την ποιότητα συγκόλλησης, τη στεγανότητα και την αξιοπιστία του εξαρτήματος τοποθέτησης σε κάθε στάδιο της παραγωγής, διασφαλίζοντας ότι δεν φθάνουν στον πελάτη ελαττωματικά προϊόντα.

3. Εξειδικευμένες Δοκιμές Δυναμικής Απόδοσης

Δοκιμή παλμών: Προσομοιώνει τις διακυμάνσεις της πίεσης και τις συνδυασμένες μηχανικές καταπονήσεις για την επαλήθευση της δομικής σταθερότητας, της αντοχής στην κόπωση και της αντοχής.

Δοκιμή αντοχής συναρμολόγησης: Δοκιμή εφελκυσμού και φορτίου συγκολλήσεων και συγκροτημάτων σύνδεσης για εξασφάλιση ασφαλούς στερέωσης, στεγανότητας και υψηλού επιπέδου δομικής ασφάλειας.

Βασικοί τομείς εφαρμογής

1. Ενεργειακός τομέας: Εξοπλισμός παραγωγής ενέργειας, συστήματα μεταφοράς ατμού, εξοπλισμός LNG και έργα ενεργειακής υποδομής.

2. Χημική Βιομηχανία: Μονάδες παραγωγής χημικών, μεταφορά διαβρωτικών μέσων (οξέα, αλκάλια) και συστήματα σωληνώσεων χημικών εγκαταστάσεων.

3. Συστήματα HVAC: Εξοπλισμός θέρμανσης, εξαερισμού και κλιματισμού. Βιομηχανικοί λέβητες? και συστήματα εξαερισμού και θέρμανσης κτιρίων.

4. Κατασκευή ακριβείας: Επεξεργασία τροφίμων, φαρμακευτική παραγωγή και μεταφορά υγρών σε εξοπλισμό ακριβείας.

5. Μηχανολογικός εξοπλισμός: Συνδέσεις αντλιών και συμπιεστών, υδραυλικά συστήματα και σωληνώσεις βιομηχανικού εξοπλισμού.

Παραδείγματα Βιομηχανικών Εφαρμογών

Παράδειγμα 1: Αναβάθμιση αγωγού συστήματος ψύξης σε εργοστάσιο παραγωγής ημιαγωγών

Μια μεγάλη μονάδα παραγωγής γκοφρετών ημιαγωγών αντιμετώπισε προβλήματα με την πρόωρη φθορά και το ράγισμα των τυπικών σωλήνων ψύξης από PVC που προκαλούνται από υψηλές θερμοκρασίες και κραδασμούς του εξοπλισμού. Μετά την αντικατάστασή τους με μεταλλικούς εύκαμπτους σωλήνες από ανοξείδωτο χάλυβα JIDONGDA DN85 304, το σύστημα θα μπορούσε να φιλοξενήσει μετατοπίσεις θερμικής διαστολής/συστολής ±30 mm. οι εύκαμπτοι σωλήνες απορρόφησαν αποτελεσματικά τους κραδασμούς του εξοπλισμού και επέλυσαν πλήρως ζητήματα που σχετίζονται με τη διαρροή νερού και την υποβάθμιση του υλικού. Ο εξοπλισμός λειτούργησε συνεχώς για 27 μήνες χωρίς διαρροές ή δομικές ζημιές, ενισχύοντας σημαντικά τη σταθερότητα της παραγωγικής διαδικασίας.

Παράδειγμα 2: Έργο μεταφοράς ατμού υψηλής θερμοκρασίας σε χημικό εργοστάσιο

Ένα χημικό εργοστάσιο στη Νοτιοανατολική Κίνα λειτουργούσε αγωγούς ατμού στους 280°C που υπόκεινταν σε συχνούς κύκλους θερμικής διαστολής και συστολής. Οι παραδοσιακοί άκαμπτοι σωλήνες ήταν επιρρεπείς σε ρωγμές λόγω πίεσης, ενώ οι τυπικοί σωλήνες δεν είχαν επαρκή αντοχή σε υψηλές θερμοκρασίες και πιέσεις. Το έργο χρησιμοποίησε ειδικά κατασκευασμένους μεταλλικούς εύκαμπτους σωλήνες διπλής στρώσης JIDONGDA. Χάρη στην υψηλή αντοχή στη θερμότητα και την ικανότητά τους να αντισταθμίζουν τη μετατόπιση, οι εύκαμπτοι σωλήνες λειτούργησαν χωρίς διαρροές για ένα χρόνο, μειώνοντας σημαντικά τη συχνότητα συντήρησης και μειώνοντας το κόστος λειτουργίας.

Τεχνικές προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Ποιες ποιότητες ανοξείδωτου χάλυβα χρησιμοποιούνται για μεταλλικούς σωλήνες JIDONGDA και πώς μπορώ να επιλέξω το σωστό;

Α: Προσφέρουμε τρία τυπικά υλικά: 304, 316 και 316L. Το Grade 304 προσφέρει βέλτιστη ισορροπία κόστους και απόδοσης, καθιστώντας το κατάλληλο για γενικές βιομηχανικές εφαρμογές (νερό, αέριο). Ο βαθμός 316 παρέχει ανώτερη αντοχή στη διάβρωση σε όξινο και αλκαλικό περιβάλλον, καθιστώντας το ιδανικό για τη χημική βιομηχανία και τις θαλάσσιες εφαρμογές. Το grade 316L είναι ένα υλικό εξαιρετικά χαμηλών εκπομπών άνθρακα σχεδιασμένο για χρήση σε εξαιρετικά επιθετικά περιβάλλοντα και σε εξαιρετικά υψηλές θερμοκρασίες. Η κατασκευή με χρήση άλλων υλικών είναι διαθέσιμη κατόπιν αιτήματος.

Ε2: Μπορούν να χρησιμοποιηθούν μεταλλικοί εύκαμπτοι σωλήνες JIDONGDA Steel Wire πλεγμένοι για τη μεταφορά ατμού υψηλής θερμοκρασίας για παρατεταμένες περιόδους;

Α: Ναι, μπορούν. Αυτό το προϊόν είναι βελτιστοποιημένο για λειτουργία σε υψηλές θερμοκρασίες και είναι κατάλληλο για μεταφορά ατμού και μέσων υψηλής θερμοκρασίας εντός εύρους θερμοκρασιών από -196°C έως +600°C. Η πλεξούδα από χαλύβδινο σύρμα διπλής στρώσης εξασφαλίζει σταθερότητα υπό υψηλή πίεση, ενώ η συγκόλληση ακριβείας αποτρέπει τη διαρροή ατμού. το προϊόν χρησιμοποιείται ευρέως σε βιομηχανικούς λέβητες και συστήματα ατμού σταθμών παραγωγής ενέργειας, εξασφαλίζοντας αξιόπιστη και ανθεκτική απόδοση.

Q3: Does JIDONGDA offer custom manufacturing for metal hoses?

Α: Ναι, προσφέρουμε μια πλήρη γκάμα προσαρμοσμένων υπηρεσιών σχεδιασμού και κατασκευής. Το μήκος του σωλήνα, ο αριθμός των στρωμάτων πλεξούδας, οι τύποι ακραίων εξαρτημάτων και ο σχεδιασμός του προϊόντος μπορούν όλα να προσαρμοστούν σε συγκεκριμένες διατάξεις σωληνώσεων, καθώς και στις απαιτήσεις πίεσης, θερμοκρασίας και μέσων. Αξιοποιώντας τις δικές μας εγκαταστάσεις παραγωγής και μια ομάδα εξειδικευμένων μηχανικών, παρέχουμε ολοκληρωμένες λύσεις σχεδιασμένες να καλύπτουν όλες τις απαιτήσεις εγκατάστασης και λειτουργίας για ένα ευρύ φάσμα σύνθετων βιομηχανικών έργων.
