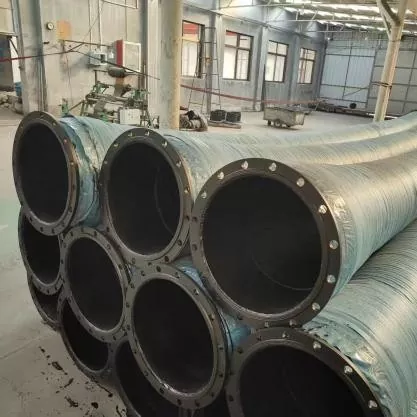

Λαστιχένιο σωλήνα μεγάλης διαμέτρου ενισχυμένο με σπειροειδή σύρμα από χάλυβα

Ο ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου ενισχυμένος με σπειροειδή σύρμα από χάλυβα JIDONGDA είναι σχεδιασμένος για εφαρμογές βαρέως τύπου που χαρακτηρίζονται από υψηλή πίεση, υψηλούς ρυθμούς ροής και σημαντικά φορτία κρούσης. Η κατασκευή του διαθέτει μια δομή ενίσχυσης πολλαπλών στρωμάτων από σύρμα χάλυβα υψηλής αντοχής σε συνδυασμό με σύνθετο καουτσούκ υψηλής απόδοσης. Όλα τα εξαρτήματα σχηματίζονται μέσω μιας ενιαίας διαδικασίας βουλκανισμού σε υψηλή θερμοκρασία. Αυτό εξασφαλίζει σταθερή και ανθεκτική απόδοση σε απαιτητικά περιβάλλοντα, όπως ορυχεία, παράκτιες περιοχές και υπαίθρια εργοτάξια.

Ο ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου ενισχυμένος με σπειροειδή σύρμα από χάλυβα συνδυάζει εξαιρετική ευελιξία με υψηλή φέρουσα ικανότητα. Απορροφά τους κραδασμούς του εξοπλισμού, αντισταθμίζει τις λανθασμένες ευθυγραμμίσεις της εγκατάστασης και τη θερμική διαστολή ή συστολή και αντέχει σταθερές εσωτερικές υπερτάσεις πίεσης καθώς και εξωτερικές κρούσεις. Σε σύγκριση με τους τυπικούς ελαστικούς σωλήνες ενισχυμένους με ύφασμα, αυτό το προϊόν προσφέρει σημαντικά πλεονεκτήματα: αντοχή στην κατάρρευση υπό κενό, σταθερότητα διαστάσεων (αντίσταση στο τέντωμα) και υψηλή αντοχή στη φθορά. Αυτό το καθιστά κρίσιμο στοιχείο βιομηχανικών αγωγών μεγάλης κλίμακας που έχουν σχεδιαστεί για τη μεταφορά υδαρούς πολτού και χύδην υλικών σε μεγάλες αποστάσεις.

Δομή πολλαπλών στρώσεων και βασικά πλεονεκτήματα

1. Ανθεκτικό στη φθορά εσωτερικό στρώμα εργασίας

Κατασκευασμένο από ένα μείγμα φυσικού και συνθετικού καουτσούκ υψηλής αντοχής στη φθορά, το λείο εσωτερικό στρώμα ελαχιστοποιεί την αντίσταση ροής. Αντιστέκεται στη διάβρωση και την τριβή από σωματίδια άμμου και χαλικιού, επιβραδύνοντας τη φθορά του εσωτερικού τοιχώματος όταν έρχεται σε επαφή με υλικά όπως ορυκτό μετάλλευμα, θαλάσσια λάσπη και εναποθέσεις τέφρας.

2. Σπειροειδής στρώση ενίσχυσης από χαλύβδινο σύρμα

Πολλαπλές κλώνοι από χαλύβδινο σύρμα υψηλής αντοχής τυλίγονται σπειροειδώς σε σταθερή γωνία, σχηματίζοντας το κύριο φέρον πλαίσιο που εκτελεί τέσσερις βασικές λειτουργίες:

- Αυξάνει την ονομαστική πίεση

- Εξασφαλίζει υψηλή αντοχή στην αρνητική πίεση, αποτρέποντας την κατάρρευση κατά τις εργασίες αναρρόφησης

- Περιορίζει την ακτινική διαστολή του σώματος του σωλήνα υπό πίεση

- Ενισχύει τη συνολική δομική σταθερότητα και την αντοχή στην κρούση

3. Ενδιάμεσο στρώμα buffer

Ένα ελαστικό στρώμα από καουτσούκ που βρίσκεται μεταξύ του ενισχυτικού στρώματος και του εξωτερικού καλύμματος από καουτσούκ. εξαλείφει την επίδραση των στιγμιαίων υπερτάσεων πίεσης, μειώνει τον κίνδυνο διαχωρισμού του στρώματος και βελτιώνει σημαντικά την αντίσταση στην κόπωση κατά την παρατεταμένη κυκλική άντληση υγρού.

4. Ανθεκτικό στις καιρικές συνθήκες εξωτερικό προστατευτικό στρώμα

Ένα τροποποιημένο, ανθεκτικό στη γήρανση εξωτερικό καουτσούκ κάλυμμα σχεδιασμένο να αντέχει σε διάφορους εξωτερικούς παράγοντες: υποβάθμιση της υπεριώδους ακτινοβολίας από την έκθεση στο περιβάλλον, ρωγμές όζοντος σε βιομηχανικές ζώνες, διάβρωση με ψεκασμό αλατιού σε παράκτιες περιοχές και μηχανική τριβή κατά την ανύψωση και την εγκατάσταση.

Βασικοί τομείς εφαρμογής

1. Συστήματα μεταφορών εξορυκτικής βιομηχανίας: μεταφορά ορυκτών ιλύων, απορριμμάτων, πολτού άνθρακα και υλικών επεξεργασίας. κατάλληλο για άντληση ιλύων υψηλής περιεκτικότητας σε άμμο και εργασίες κενού.

2. Βυθοκόρηση λιμένων και αποκατάσταση γης: χρησιμοποιείται με αγωγούς βυθοκόρησης για τη μεταφορά θαλάσσιας άμμου, λάσπης ποταμού και υλικών πλήρωσης. διαμορφώσεις πλωτών αγωγών διαθέσιμες για υπεράκτιες λειτουργίες.

3. Βιομηχανία πετρελαίου και φυσικού αερίου: μεταφορά λάσπης γεωτρήσεων, υγρών βιομηχανικής κυκλοφορίας και συναφών υλικών.

4. Μηχανικά μηχανήματα και αντλιοστάσια: συνδέσεις αγωγών για μεγάλες βυθοκόρους, βιομηχανικές αντλίες νερού και βαρύ εξοπλισμό. απόσβεση κραδασμών κατά τη λειτουργία.

5. Τομείς ενέργειας και περιβάλλοντος: κυκλοφορία ιλύος για αποθείωση σταθμών ηλεκτροπαραγωγής, μεταφορά τέφρας/σκωρίας από κλιβάνους και σωληνώσεις επεξεργασίας βιομηχανικών αποβλήτων.

6. Μεταλλουργική βιομηχανία: συνεχής μεταφορά ορυκτών σκόνης υψηλής αποξεστικότητας και κοκκωδών μέσων τήξης.

Βασικά Χαρακτηριστικά Προϊόντος

1. Πολυστρωματική κατασκευή σπειροειδούς χαλύβδινου σύρματος που παρέχει ανώτερη αντίσταση στην πίεση και την κρούση.

2. Εξαιρετική αντίσταση αρνητικής πίεσης. κατάλληλο τόσο για εφαρμογές αναρρόφησης όσο και για εφαρμογές εκκένωσης, αποτρέποντας την κατάρρευση του σωλήνα υπό κενό.

3. Δυνατότητα παραγωγής μεγάλης διαμέτρου. Η χαμηλή αντίσταση υγρού εξασφαλίζει υψηλότερη απόδοση μεταφοράς.

4. Υψηλή ευελιξία και δυνατότητες αποζημίωσης. απορροφά τους κραδασμούς του εξοπλισμού και εξαλείφει τις συγκεντρώσεις τάσεων στο σύστημα σωληνώσεων.

5. Ενσωματωμένη αντοχή στη φθορά και στις καιρικές συνθήκες. εξασφαλίζει αξιόπιστη διάρκεια ζωής σε σκληρά περιβάλλοντα όπως ορυχεία και υπεράκτιες πλατφόρμες.

6. Χαμηλό κόστος συντήρησης. Η ευκολία εγκατάστασης, αφαίρεσης και αντικατάστασης επιτόπου τοποθέτησης ελαχιστοποιεί το χρόνο διακοπής λειτουργίας του εξοπλισμού.

Προσαρμοσμένες επιλογές διαμόρφωσης

1. Εσωτερική επένδυση από ενισχυμένη πολυουρεθάνη (PU).

2. Εξειδικευμένο εξαιρετικά ανθεκτικό στη φθορά σχέδιο για άντληση ορυκτού πολτού.

3. Ανθεκτική στη θερμότητα έκδοση (για συνεχή λειτουργία σε θερμοκρασίες άνω των 120°C).

4. Σύνθεση από καουτσούκ ανθεκτικό στο λάδι.

5. Αντιστατικός και αντιεκρηκτικός σχεδιασμός.

6. Ενσωματωμένο σύστημα άνωσης (πλωτοί σωλήνες).

7. Τυπικές φλάντζες ANSI, DIN, JIS ή BS.

8. Γενικοί σύνδεσμοι ταχείας σύνδεσης.

Ανταγωνιστικά Πλεονεκτήματα

✔ Στιβαρή κατασκευή με ενίσχυση πολλαπλών στρώσεων με έλικα από χαλύβδινο σύρμα υψηλής αντοχής

✔ Εξαιρετική αντοχή τόσο στη θετική πίεση όσο και στο κενό

✔ Κατάλληλο για χρήση σε ποικίλες και απαιτητικές βιομηχανικές εφαρμογές μεταφοράς

✔ Δυνατότητα κατασκευής προσαρμοσμένων προϊόντων μεγάλης διαμέτρου για ακραίες συνθήκες λειτουργίας

✔ Ολοκληρωμένες υπηρεσίες κατασκευής OEM και ODM

✔ Μεγάλη εμπειρία στην προμήθεια εξοπλισμού για εγχώρια και διεθνή έργα μηχανικής

Παράδειγμα υλοποίησης τεχνικού έργου

Παράδειγμα 1: Έργο αποκατάστασης γης σε θαλάσσιο λιμάνι (Νοτιοανατολική Ασία)

Απαιτήσεις έργου: Απαιτήθηκε ένας θαλάσσιος αγωγός μήκους 12 km για τον αναδασμό, σχεδιασμένος για τη συνεχή μεταφορά θαλάσσιας άμμου αναμεμειγμένης με θρυμματισμένο κέλυφος και χαλίκι. Οι πλωτοί σωλήνες αναρρόφησης και εκκένωσης μεγάλης διαμέτρου έπρεπε να αντέχουν την έκθεση σε ψεκασμό αλατιού και να λειτουργούν υπό συνθήκες αναρρόφησης (αρνητική πίεση).

Λύση JIDONGDA: Πλωτοί ελαστικοί σωλήνες ενισχυμένοι με χαλύβδινο σύρμα DN600 που διαθέτουν ένα εξωτερικό στρώμα από καουτσούκ εξαιρετικά ανθεκτικό στη διάβρωση (θαλάσσιας ποιότητας) και φλάντζες προτύπου DIN.

Αποτελέσματα λειτουργίας: 24 μήνες συνεχούς λειτουργίας χωρίς παραμόρφωση του σωλήνα (επιπέδωση) και χωρίς ρωγμές του εξωτερικού στρώματος καουτσούκ λόγω έκθεσης σε ψεκασμό αλατιού. Η συχνότητα αντικατάστασης μειώθηκε κατά 70% σε σύγκριση με τους συμβατικούς σωλήνες βυθοκόρησης. Τα προϊόντα πέρασαν με επιτυχία ανεξάρτητους ποιοτικούς ελέγχους για εφαρμογές ναυτιλιακής μηχανικής και έχουν γίνει η προτιμώμενη επιλογή του εργολάβου.

FAQ

Ε1: Ποια είναι η μέγιστη βαθμολογία αρνητικής πίεσης για τον ελαστικό εύκαμπτο σωλήνα μεγάλης διαμέτρου με σπειροειδή ενισχυμένο από χάλυβα JIDONGDA; Είναι κατάλληλα για εργασίες αναρρόφησης μεγάλων αποστάσεων σε βυθοκόρηση;

Α: Τα τυπικά μοντέλα αντέχουν αρνητική πίεση -0,09 MPa χωρίς παραμόρφωση, ενώ τα ειδικά κατασκευασμένα μοντέλα με ενισχυμένες σπειροειδείς δομές μπορούν να λειτουργήσουν υπό συνθήκες βαθέως κενού έως -0,098 MPa. Είναι πλήρως κατάλληλα για εργασίες αναρρόφησης και εκκένωσης, συμπεριλαμβανομένης της εκβάθυνσης μεγάλων αποστάσεων και της μεταφοράς απορριμμάτων ορυχείων. Μπορούν να εγκατασταθούν πρόσθετα στοιχεία άνωσης για θαλάσσιες μεταφορές μεγάλων αποστάσεων.

Ε2: Ποιες επιλογές είναι διαθέσιμες για το χειρισμό υψηλής θερμοκρασίας, λιπαρών ή εύφλεκτων/εκρηκτικών μέσων;

Α: Τρεις τύποι εξειδικευμένων λύσεων προσφέρονται: σχέδια ανθεκτικά σε υψηλές θερμοκρασίες (για συνεχή λειτουργία άνω των 120°C). προϊόντα κατασκευασμένα από σύνθετο καουτσούκ ανθεκτικό στο λάδι με βάση το καουτσούκ νιτριλίου (NBR) για τη μεταφορά αργού πετρελαίου, υδραυλικών ελαίων ή οργανικών διαλυτών. και αντιστατικά, αντιεκρηκτικά σχέδια σχεδιασμένα για να διαχέουν τον στατικό ηλεκτρισμό που παράγεται από την τριβή των μέσων (κατάλληλα για το χειρισμό εύφλεκτων προϊόντων πετρελαίου). Για όλα τα εξειδικευμένα προϊόντα παρέχονται αναφορές δοκιμών που καλύπτουν τις ιδιότητες του υλικού και τα χαρακτηριστικά απόδοσης.

Ε3: Με ποια διεθνή πρότυπα για συνδέσμους είναι συμβατά τα προϊόντα; Μπορεί το εργοστάσιο JIDONGDA να παρέχει πλήρως συναρμολογημένες μονάδες;

Α: Οι εύκαμπτοι σωλήνες είναι συμβατοί με τέσσερα βασικά πρότυπα φλάντζας (ANSI, DIN, JIS, BS) καθώς και με διάφορους τύπους συνδέσμων ταχείας σύνδεσης. Προσφέρουμε μια ολοκληρωμένη λύση που περιλαμβάνει κοπή, συμπίεση φλάντζας, μονολιθικό συγκρότημα βουλκανισμού και υδροστατική δοκιμή. τα τελικά προϊόντα - πλήρης με εξαρτήματα - παραδίδονται απευθείας στο εργοτάξιο, εξαλείφοντας την ανάγκη περαιτέρω επεξεργασίας από τον πελάτη και μειώνοντας τον κίνδυνο διαρροών σε εξωτερικά σημεία σύνδεσης.
