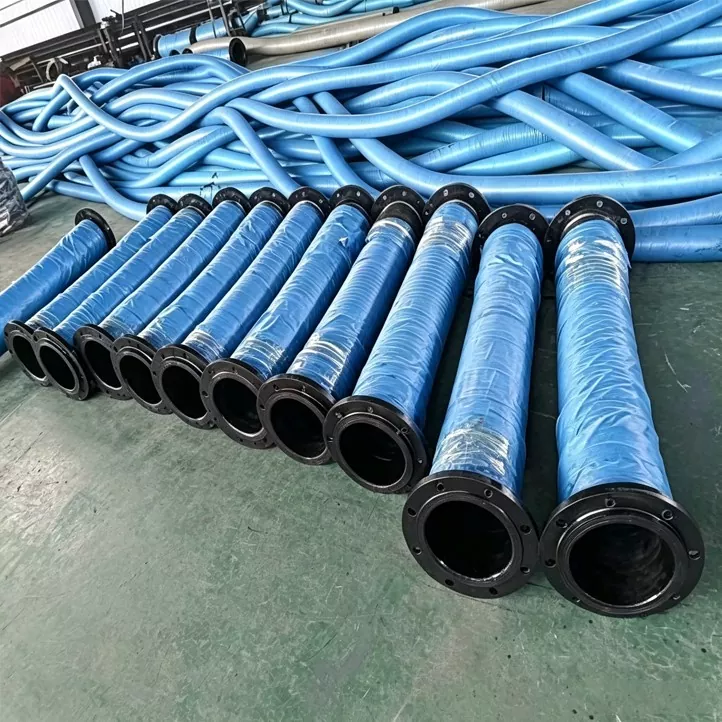

Εύκαμπτος σωλήνας κονιάματος μεγάλης διαμέτρου

Ο εύκαμπτος σωλήνας κονιάματος μεγάλης διαμέτρου JIDONGDA είναι ένας εύκαμπτος σωλήνας από καουτσούκ βαρέως τύπου που έχει σχεδιαστεί για εφαρμογές τριβής υψηλής σωματιδίων και υψηλής περιεκτικότητας σε στερεά. Η εσωτερική επένδυση χρησιμοποιεί μια σύνθετη φόρμουλα από καουτσούκ υψηλής αντοχής στη φθορά, σε συνδυασμό με πολλαπλά στρώματα ενίσχυσης υψηλής αντοχής και έναν προαιρετικό σκελετό από σπειροειδή σύρμα, που επιτρέπει τη συνεχή και σταθερή παράδοση υλικού σε πολύπλοκα μέσα όπως λάσπη, κονίαμα, σκωρία και ενέματα κατασκευής.

Σε σενάρια μεταφοράς υψηλής φθοράς, είναι μια αποτελεσματική εναλλακτική λύση σε σχέση με τους χαλύβδινους σωλήνες: οι χαλύβδινοι σωλήνες είναι επιρρεπείς σε φθορά και θραύση, η διάταξη των αγωγών είναι περιορισμένη και συχνός χρόνος διακοπής λειτουργίας για συντήρηση. ενώ οι εύκαμπτοι σωλήνες JIDONGDA συνδυάζουν αντοχή στη φθορά, ευελιξία και αντοχή στην πίεση, επιτρέποντας τη μακροπρόθεσμη μείωση του κόστους για τους πελάτες μηχανολογίας και εξόρυξης.

Στατική Σχεδιασμός και Διαμόρφωση Υλικού

Ο εύκαμπτος σωλήνας κονιάματος μεγάλης διαμέτρου διαθέτει μια δομή βελτιστοποιημένη για αντοχή στη φθορά και δομική σταθερότητα σε κάθε στρώμα, με προσαρμόσιμες προδιαγραφές με βάση το μέσο μεταφοράς:

1. Εσωτερική επένδυση: Φυσικό καουτσούκ υψηλής αντοχής στη φθορά (NR) + σύνθετη φόρμουλα από συνθετικό ελαστικό ανθεκτικό στη φθορά, ανθεκτικό στη συνεχή διάβρωση από στερεά σωματίδια.

2. Ενισχυτικό στρώμα: Πολυστρωματική περιέλιξη ινών υψηλής αντοχής. σπειροειδής σκελετός από χαλύβδινο σύρμα προαιρετικός για συνθήκες υψηλής πίεσης.

3. Buffer Layer: Ανθεκτικό στην κρούση μεταβατικό στρώμα, που ρυθμίζει την στιγμιαία πρόσκρουση μεγάλων στερεών σωματιδίων.

4. Εξωτερικό προστατευτικό στρώμα: Ανθεκτικό στην κοπή, ανθεκτικό στη φθορά και ανθεκτικό στην υπεριώδη ακτινοβολία εξωτερικό δέρμα, κατάλληλο για μακροχρόνια χρήση σε εξωτερικούς χώρους.

5. Τελικοί σύνδεσμοι: Τυπικές φλάντζες και συνδετήρες σφιγκτήρα. Οι σύνδεσμοι γρήγορης σύνδεσης μπορούν να προσαρμοστούν για άνετη συναρμολόγηση επί τόπου.

Δοκιμή απόδοσης και επαλήθευση ποιότητας

1. Δοκιμή αντοχής στη φθορά: Προσομοίωση της διάβρωσης υψηλής ταχύτητας κυκλοφορίας ορυκτού πολτού που περιέχει άμμο, ο ρυθμός φθοράς της εσωτερικής επένδυσης είναι πολύ χαμηλότερος από το βιομηχανικό πρότυπο και η διάρκεια ζωής είναι μεγαλύτερη από διπλάσια από αυτή των συνηθισμένων εύκαμπτων σωλήνων πολτού.

2. Δοκιμή πίεσης: Πίεση εργασίας 0,6–1,6 MPa, πίεση διάρρηξης ≥ 3 φορές την πίεση εργασίας. Η δοκιμή εναλλασσόμενης πίεσης νερού και πίεσης πολτού χρησιμοποιείται για την εξάλειψη πιθανών κινδύνων διαρροής.

3. Δοκιμή αντίστασης κρούσης: Προσομοίωση συνεχούς κρούσης μεγάλων αδρανών, κυκλική κρούση ≥ 10.000 φορές. χωρίς ρωγμές, διόγκωση ή δομικές ζημιές μετά τη δοκιμή.

4. Δοκιμή κόπωσης κάμψης: Επαναλαμβανόμενη κάμψη ολόκληρου του σωλήνα μεγάλης διαμέτρου για δοκιμή ευκαμψίας και αντοχής πρόσφυσης μεταξύ των στρωμάτων. δεν υπάρχουν προβλήματα αποκόλλησης, διαρροής πολτού ή μόνιμης παραμόρφωσης.

Πραγματικές περιπτώσεις εφαρμογής μηχανικής:

Περίπτωση 1: Εσωτερική Μογγολία Iron Mine Tailings Transportation Project

Οι αρχικοί χαλύβδινοι σωλήνες χωρίς συγκόλληση που μεταφέρουν απορρίμματα σιδηρομεταλλεύματος φθαρούν μέσα σε 2-3 μήνες λόγω σωματιδίων ορυκτών υψηλής σκληρότητας, με αποτέλεσμα συχνές διακοπές λειτουργίας και υψηλό κόστος αντικατάστασης.

1. Λύση: Επιλέχθηκαν εύκαμπτοι σωλήνες DN400 JIDONGDA με ενίσχυση από χαλύβδινο σύρμα, επενδυμένοι με ειδικά κατασκευασμένο ελαστικό υλικό εξαιρετικά ανθεκτικό στη φθορά, κατάλληλο για απορρίμματα σιδήρου υψηλής πυκνότητας.

2. Αποτελέσματα απόδοσης: Μετά από 16 μήνες συνεχούς λειτουργίας, παρατηρήθηκε μόνο ελαφρά, ομοιόμορφη φθορά, χωρίς διατρήσεις. Η συχνότητα διακοπής λειτουργίας συντήρησης μειώθηκε κατά 75%, εξοικονομώντας πάνω από 100.000 RMB ετησίως σε κόστος αντικατάστασης και συντήρησης.

Μελέτη περίπτωσης 2: Έργο βυθοκόρησης και αποκατάστασης λιμανιών της Νοτιοανατολικής Ασίας

Τα σκάφη βυθοκόρησης πρέπει να μεταφέρουν ανάμεικτα κοραλλιογενή χαλίκια και λάσπη σε μεγάλες αποστάσεις. Οι συνθήκες ανοικτής θάλασσας απαιτούν πλωτούς αγωγούς και οι συνηθισμένοι εύκαμπτοι σωλήνες με λεπτό τοίχωμα καταστρέφονται εύκολα από την κρούση σωματιδίων.

1. Λύση: Προμήθεια εύκαμπτων σωλήνων βυθοκόρησης DN600 με πλήρες εξωτερικό στρώμα ανθεκτικό στην υπεριώδη ακτινοβολία, εξαρτήματα με φλάντζα και συσκευασία από χαλύβδινο πλαίσιο, κατάλληλα για θαλάσσια μεταφορά.

2. Αποτελέσματα απόδοσης: Σταθερή λειτουργία καθ' όλη την περίοδο κατασκευής των 8 μηνών, προσαρμόσιμη στην παλιρροϊκή αιώρηση και κάμψη χωρίς διαρροή και η απόδοση κατασκευής βελτιώθηκε κατά 28% σε σύγκριση με τους παραδοσιακούς άκαμπτους αγωγούς.

Πίνακας παραμέτρων προδιαγραφών μοντέλου

Περιοχές Εφαρμογής

1. Συστήματα αγωγών μεταφοράς ιλύος ορυχείων και απορριμμάτων

2. Άντληση και μεταφορά κονιάματος και σκυροδέματος εργοταξίου

3. Έργα βυθοκόρησης ποταμών και μεταφοράς ιζημάτων

4. Εξοπλισμός επεξεργασίας βιομηχανικών στερεών αποβλήτων και ιλύος

5. Έργα βυθοκόρησης λιμένων και ανάκτησης εγγύς ακτών

6. Συστήματα εκκένωσης ιλύος σήραγγας και υπόγειων κατασκευών

7. Αγωγοί μεταφοράς πρώτων υλών εργοστασίου τσιμέντου και οικοδομικών υλικών

Βασικά πλεονεκτήματα

1. Εξαιρετικά ανθεκτική στη φθορά επένδυση: Ειδικά σχεδιασμένη για μέσα σωματιδίων υψηλής περιεκτικότητας σε στερεά, παρατείνοντας σημαντικά τη διάρκεια ζωής

2. Μεγάλη διάμετρος και υψηλός ρυθμός ροής: Καλύπτει τις ανάγκες μεταφοράς μεγάλου όγκου μηχανικής ποιότητας, βελτιώνοντας τη συνολική απόδοση κατασκευής

3. Ανθεκτική στην κρούση ενισχυμένη δομή: Απορροφά αποτελεσματικά την κρούση σωματιδίων, μειώνοντας τον κίνδυνο ξαφνικής θραύσης

4. Ευέλικτο πλεονέκτημα εγκατάστασης: Η δυσκολία τοποθέτησης είναι πολύ μικρότερη από τους χαλύβδινους σωλήνες, κατάλληλοι για στενά, τυλιγμένα και πολύπλοκα εργοτάξια

5. Σύνθετη ενίσχυση πολλαπλών στρωμάτων: Ισχυρότερη συνολική ικανότητα πίεσης, κατάλληλη για συνεχή μεταφορά βαρέως τύπου

6. Υπηρεσία προσαρμογής πλήρους έργου: Ο βαθμός αντοχής στη φθορά, η φόρμουλα από καουτσούκ και το στυλ άρθρωσης μπορούν να προσαρμοστούν σύμφωνα με το μέσο μεταφοράς

Συσκευασία, μεταφορά και χρόνος παράδοσης

1 Συσκευασία: Στερέωση σκελετού από χάλυβα + προστατευτικό περιτύλιγμα μεμβράνης ανθεκτικό στη φθορά, για την αποφυγή ζημιάς από γρατσουνιές κατά τη μεταφορά.

2. Μέθοδοι μεταφοράς: Οι θαλάσσιες μεταφορές, οι μηχανικές χερσαίες μεταφορές και η μεταφορά εμπορευματοκιβωτίων είναι όλα αποδεκτά.

3. Τυπικός χρόνος παράδοσης: 10–30 εργάσιμες ημέρες, υπόκεινται σε αλλαγές με βάση τις προδιαγραφές και την ποσότητα παραγγελίας.

FAQ

Q1. Ποια ονομαστική πίεση του εύκαμπτου σωλήνα κονιάματος μεγάλης διαμέτρου JIDONGDA πρέπει να επιλεγεί για τη μεταφορά απορριμμάτων στα ορυχεία;

Α: Για τυπικά απορρίμματα χαμηλών έως μεσαίων στερεών, συνιστάται ένας εύκαμπτος σωλήνας 0,6–1,0 MPa χωρίς σκελετό από χαλύβδινο σύρμα. για χονδροειδή σωματίδια υψηλής πυκνότητας και συνθήκες με μεγάλες διακυμάνσεις πίεσης, συνιστάται ένα μοντέλο 1,0–1,6 MPa με σπειροειδή ενίσχυση από χαλύβδινο σύρμα, παρέχοντας συντελεστή ασφαλείας διάρρηξης 3 φορές για την αποφυγή σχίσιμο λόγω ξαφνικών αλλαγών πίεσης. Η τεχνική ομάδα μας μπορεί να παρέχει προσαρμοσμένες λύσεις επιλογής με βάση τη συγκέντρωση πολτού και τις παραμέτρους της αντλίας.

Ε2. Μπορεί αυτός ο εύκαμπτος σωλήνας κονιάματος μεγάλης διαμέτρου να αντικαταστήσει πλήρως τους χαλύβδινους σωλήνες για σταθερούς αγωγούς μεγάλων αποστάσεων;

Α: Για τους αγκώνες, τις διεπαφές του σώματος της αντλίας και τις περιοχές με σοβαρή διάβρωση και φθορά, οι χαλύβδινοι σωλήνες μπορούν να αντικατασταθούν πλήρως. Για ευθύγραμμους κύριους σωλήνες μεγάλων αποστάσεων, συνιστώνται χαλύβδινοι σωλήνες ως κύριο υλικό, με εύκαμπτους σωλήνες JIDONGDA που χρησιμοποιούνται σε εύκολα φθαρμένα τμήματα. Οι εύκαμπτοι σωλήνες ρυθμίζουν τους κραδασμούς και την κρούση των σωματιδίων, μειώνοντας τη συνολική φθορά του αγωγού και ελαχιστοποιώντας τη συχνότητα συντήρησης.

Ε3. Για παραγγελίες μηχανικής στο εξωτερικό, μπορεί η JIDONGDA να προσαρμόσει τις διαμέτρους, τα μήκη και τα ακραία εξαρτήματα σωλήνων;

Α: Ναι. Ως επαγγελματίας κατασκευαστής, υποστηρίζουμε την πλήρη προσαρμογή OEM/ODM. Οι εσωτερικές διάμετροι μπορούν να κατασκευαστούν από DN100 έως DN1000 και τα μήκη ενός τεμαχίου μπορούν να προσαρμοστούν. Οι φλάντζες, οι σφιγκτήρες και τα ειδικά εξαρτήματα γρήγορης σύνδεσης μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια. Για ειδικά μέσα όπως χημική λάσπη, κοραλλιογενής άμμος και πολτός υψηλής περιεκτικότητας σε πυρίτιο, η ανθεκτική στη φθορά φόρμουλα επένδυσης μπορεί να ρυθμιστεί. Οι παραγγελίες εξαγωγής συνοδεύονται από ένα πλήρες σύνολο εκθέσεων ελέγχου ποιότητας.
