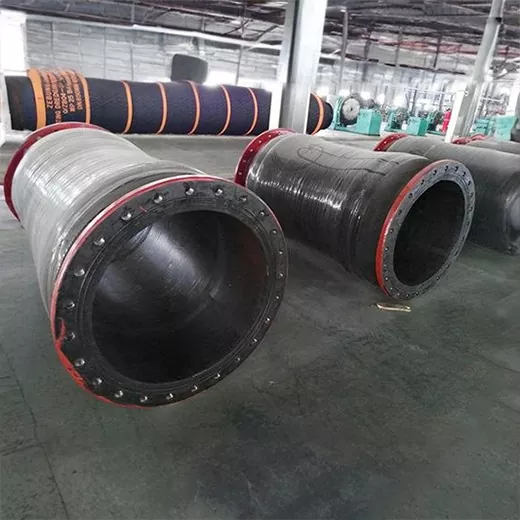

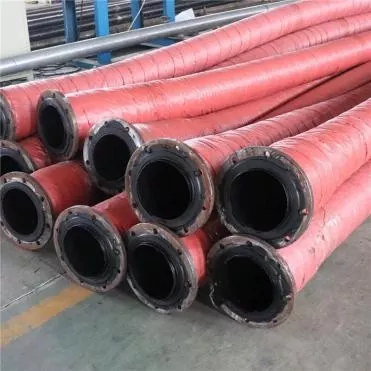

Εύκαμπτος σωλήνας ιλύος μεγάλης διαμέτρου

Ο εύκαμπτος σωλήνας ιλύος μεγάλης διαμέτρου JIDONGDA είναι ειδικά σχεδιασμένος για πολύπλοκες μεταφορές υλικών σε μεγάλες αποστάσεις, υψηλής ταχύτητας ροής σε ορυχεία. Σε σύγκριση με τους παραδοσιακούς χαλύβδινους σωλήνες, ο εύκαμπτος σωλήνας είναι πιο εύκαμπτος, ανθεκτικός στην κρούση, μειώνει σημαντικά τους κραδασμούς του αγωγού και απλοποιεί την επιτόπια εγκατάσταση.

Τα εφαρμοστέα σενάρια περιλαμβάνουν την απόρριψη ιλύος σε μονάδες επεξεργασίας ορυκτών, την πλήρωση φραγμάτων απορριμμάτων, την επίχωση ορυχείων, τη μεταφορά λάσπης με βυθοκόρηση, τη φόρτωση και εκφόρτωση ορυκτών σκόνης λιμένα και τη μεταφορά διαφόρων βιομηχανικών μιγμάτων στερεών-υγρού. Αξιοποιώντας τις προσαρμοσμένες δυνατότητες παραγωγής του τοπικού μας εργοστασίου, μπορούμε να παρέχουμε ολοκληρωμένες λύσεις αγωγών για εταιρείες εξόρυξης και εργολάβους μηχανικών σε όλο τον κόσμο.

Δομή και Υλικά Προϊόντος

Εύκαμπτος σωλήνας λάσπης απορριμμάτων μεγάλης διαμέτρου: Κάθε στρώμα χυτεύεται πλήρως σε υψηλή θερμοκρασία και βουλκανίζεται, εξαλείφοντας τον κίνδυνο αποκόλλησης. Είναι συμβατό με διάφορους εξοπλισμούς άντλησης και διαθέτει πολλαπλούς συνδέσμους:

1. Εσωτερικό στρώμα καουτσούκ: φυσικό καουτσούκ ανθεκτικό στη φθορά / συνθετικό καουτσούκ υψηλής αντοχής στη φθορά (προαιρετικό NR/SBR/PU. Η επένδυση PU είναι κατάλληλη για σκληρά απορρίμματα υψηλής περιεκτικότητας σε πυριτία, προσφέροντας βέλτιστη αντοχή στη φθορά)

2. Ενισχυτικό στρώμα: Πολυστρωματική κουρτίνα από ίνες υψηλής αντοχής + σπειροειδής σκελετός από χαλύβδινο σύρμα, ομοιόμορφη κατανομή της πίεσης, αποτρέποντας την κατάρρευση υπό συνθήκες αρνητικής πίεσης

3. Εξωτερικό στρώμα από καουτσούκ: Ανθεκτικό στις καιρικές συνθήκες, ανθεκτικό στο όζον και ανθεκτικό στην υπεριώδη ακτινοβολία συνθετικό καουτσούκ, ανθεκτικό στην εξωτερική έκθεση και στη χημική διάβρωση σε περιοχές εξόρυξης

4. Προαιρετικοί σύνδεσμοι: Τυπικές φλάντζες, γρήγοροι σύνδεσμοι και ειδικά κατασκευασμένα μεταλλικά άκρα σύμφωνα με σχέδια

Δοκιμές απόδοσης και ποιοτικός έλεγχος

1. Δοκιμή αντοχής στη φθορά: 72 ώρες συνεχούς φθοράς με κονίαμα χαλαζιακής άμμου, απώλεια μάζας ≤ 0,05 g

2. Πίεση διάρρηξης: Η πίεση διάρρηξης φτάνει 3–4 φορές την πίεση εργασίας, ικανή να αντέχει στιγμιαίες κρούσεις πίεσης

3. Παλμική κόπωση: 20 10.000 κύκλοι πίεσης χωρίς ρωγμές, αποκόλληση ή παραμόρφωση

4. Απόδοση κάμψης: Χωρίς θραύση ή αποκόλληση στην ελάχιστη ακτίνα κάμψης

5. Αντίσταση μέσων: Σταθερή λειτουργία σε όξινα και αλκαλικά περιβάλλοντα πολτού (pH 2–12)

Πίνακας παραμέτρων μοντέλου και προδιαγραφών

Βασικά πλεονεκτήματα

1. Ανθεκτικό στη φθορά και μεγάλη διάρκεια ζωής: Αποκλειστική φόρμουλα εσωτερικού καουτσούκ υψηλής αντοχής στη φθορά μειώνει σημαντικά την απώλεια διάβρωσης από σκληρά σωματίδια, κατάλληλη για πολτούς υψηλής περιεκτικότητας σε άμμο, όπως χαλαζία, σιδηρομετάλλευμα και μετάλλευμα χαλκού.

2. Μεγάλη διάμετρος και υψηλός ρυθμός ροής: Καλύπτει όλα τα μεγέθη από DN100 έως DN1200, κατάλληλα για συστήματα εκκένωσης απορριμμάτων μεγάλης κλίμακας, βελτιώνοντας την απόδοση μεταφοράς και μειώνοντας την κατανάλωση ενέργειας άντλησης.

3. Ανθεκτικό στις κρούσεις και αντιεκρηκτικός σωλήνας: Η πολυστρωματική σύνθετη ενισχυμένη δομή ρυθμίζει τις διακυμάνσεις της πίεσης, εξαλείφοντας τους κινδύνους ασφαλείας από ρήξεις σωλήνων που προκαλούνται από μπλοκαρίσματα ή εκκίνηση/απενεργοποίηση.

4. Εύκολη εγκατάσταση και χαμηλό κόστος συντήρησης: Σημαντικά ελαφρύτερο από τους χαλύβδινους σωλήνες, εύκολο στην τοποθέτηση και τη μετατόπιση, μειώνοντας το χρόνο διακοπής της συντήρησης.

5. Εξαιρετική αντοχή στη διάβρωση και στις καιρικές συνθήκες: Το εξωτερικό στρώμα καουτσούκ αντιστέκεται στον ήλιο, τη βροχή και την ομίχλη διάβρωσης της περιοχής εξόρυξης, εξασφαλίζοντας σταθερή απόδοση κατά τη διάρκεια της λειτουργίας σε εξωτερικούς χώρους όλο το χρόνο. 6. Υπηρεσία προσαρμογής πλήρους προδιαγραφών

Το εργοστάσιο υποστηρίζει την προσαρμογή του μήκους, της διαμέτρου, της βαθμολογίας πίεσης, του στυλ συνδετήρα και της βαθμολογίας αντοχής στη φθορά της επένδυσης για να ταιριάζει σε διάφορες ειδικές απαιτήσεις του έργου.

Υποθέσεις Εφαρμογής Real Engineering

Περίπτωση 1: Εσωτερική Μογγολία Iron Mine Long-Distance Tailings Transportation Project

1. Επισκόπηση έργου: Ημερήσια ικανότητα επεξεργασίας 8000 τόνων ακατέργαστου μεταλλεύματος, περιεκτικότητα σε στερεά απορρίμματα 42%, χαλαζίας μέσης κυρίως υψηλής σκληρότητας, απόσταση μεταφοράς 3,5 km, πίεση εργασίας 2,8 MPa, ουδέτερος πολτός.

2. Λύση υποστήριξης: Εύκαμπτος εύκαμπτος εύκαμπτος σωλήνας από χαλύβδινο σύρμα JIDONGDA DN200 με επένδυση PU, τυπικά τμήματα 6m/12m, σύνδεση φλάντζας.

3. Αποτελέσματα απόδοσης: Οι κραδασμοί και ο θόρυβος μειώθηκαν κατά 60% μετά την αντικατάσταση των αρχικών χαλύβδινων σωλήνων. συνεχής σταθερή λειτουργία για 36 μήνες χωρίς αντικατάσταση. Το ετήσιο κόστος συντήρησης μειώθηκε κατά 85%. δεν σημειώθηκαν ρήξεις ή διαρροές σωλήνων.

Μελέτη περίπτωσης 2: Σύστημα επίχωσης ορυχείων χαλκού στο Περού Χάιλαντ

1. Επισκόπηση έργου: Ορυχείο μεγάλου υψομέτρου στα 4500 μέτρα, που χρησιμοποιεί αναρρόφηση αρνητικής πίεσης ιλύος σκωρίας χαλκού με περιεκτικότητα σε άμμο 45%, σε περιβάλλον χαμηλής θερμοκρασίας και υψηλής υπεριώδους ακτινοβολίας.

2. Λύση υποστήριξης: Ειδικά σχεδιασμένος ανθεκτικός στη χαμηλή θερμοκρασία ενισχυμένος εύκαμπτος σωλήνας διπλής στρώσης από χαλύβδινο σύρμα με προσόντα συμμόρφωσης με τις εξαγωγές.

3. Απόδοση: Η απόδοση κατά της ισοπέδωσης αρνητικής πίεσης βελτιώθηκε κατά 3 φορές. καμία κατάρρευση κατά την αναρρόφηση. σταθερός ετήσιος ρυθμός ροής άνω του 98%. Το συνολικό κόστος λειτουργίας του αγωγού μειώθηκε κατά 73%.

Ισχύοντα σενάρια

1. Αγωγοί μεταφοράς απορριμμάτων σε ανοιχτά/υπόγεια ορυχεία

2. Κύριοι και δευτερεύοντες αγωγοί για την απόρριψη ιλύος σε μονάδες επεξεργασίας ορυκτών

3. Ξηρή και υγρή επίχωση λιμνών απορριμμάτων και έργα απόρριψης απορριμμάτων

4. Μεταφορά λάσπης σε μεγάλες αποστάσεις για εκβάθυνση ποταμών και ακτών

5. Αγωγοί φόρτωσης και εκφόρτωσης ορυκτών σκόνης χύδην λιμένων

6. Μεταφορά διαφόρων βιομηχανικών μικτών μέσων στερεού-υγρού

FAQ

Q1. Ποιο υλικό επένδυσης πρέπει να επιλεγεί για απορρίμματα χαλαζία υψηλής τριβής;

Α. Για απορρίμματα με υψηλή αναλογία σκληρών σωματιδίων όπως χαλαζία και γρανίτης, η επένδυση πολυουρεθάνης PU είναι η προτιμώμενη επιλογή. Κάτω από μια τυπική δοκιμή αντοχής στην τριβή 72 ωρών, η φθορά είναι σημαντικά χαμηλότερη από το καουτσούκ NR και SBR και η διάρκεια ζωής μπορεί να αυξηθεί κατά 2-3 φορές υπό τις ίδιες συνθήκες εργασίας. Η τεχνική ομάδα μπορεί να ταιριάζει με τη βέλτιστη φόρμουλα επένδυσης με βάση τη σύνθεση σωματιδίων πολτού και την τιμή του pH.

Ε2. Μπορεί η JIDONGDA να προσαρμόσει τις διαμέτρους, τα μήκη και τις τιμές πίεσης σωλήνων για ειδικά έργα εξόρυξης;

Α. Ναι, το εργοστάσιό μας παρέχει προσαρμογή πλήρους διαστάσεων. Υποστηρίζουμε μη τυπικά μήκη, πλήρεις διαμέτρους από DN100 έως DN1200 και πολλαπλές πιέσεις εργασίας από 1,0 έως 10 MPa. Οι φλάντζες, οι γρήγοροι σύνδεσμοι και τα μεταλλικά άκρα μπορούν όλα να προσαρμοστούν σύμφωνα με τα κατασκευαστικά σχέδια. Αφού παρέχουμε τις παραμέτρους του έργου, θα παρέχουμε λύση και προσφορά εντός 24 ωρών.

Ε3. Ποια είναι η περίοδος εγγύησης για τον εύκαμπτο σωλήνα απορριμμάτων μεγάλης διαμέτρου JIDONGDA και ποια υποστήριξη μετά την πώληση περιλαμβάνεται;

Α. Τα τυποποιημένα προϊόντα έχουν 12 μήνες εγγύηση από την ημερομηνία αποστολής. Ζημιές που προκαλούνται από ελαττώματα σε πρώτες ύλες ή διεργασίες υπό κανονικές συνθήκες λειτουργίας θα αντικατασταθούν δωρεάν εντός της περιόδου εγγύησης. Οι επαγγελματίες μηχανικοί αγωγών εξόρυξης παρέχουν απομακρυσμένη καθοδήγηση για τοποθέτηση, εγκατάσταση και τακτική συντήρηση. Οι επιτόπιες τεχνικές υπηρεσίες μπορούν να αποτελέσουν αντικείμενο διαπραγμάτευσης για έργα εξόρυξης μεγάλης κλίμακας.
