JIDONGDAπρομηθεύει τοΔιαστολή από καουτσούκ διπλής σφαίραςγια συστήματα βιομηχανικών σωληνώσεων που απαιτούν αξιόπιστη απομόνωση κραδασμών, αντιστάθμιση κίνησης και ευελιξία σύνδεσης. Σχεδιασμένο με ελαστικό σώμα διπλής σφαίρας, ενισχυμένα στρώματα υφάσματος και προστασία από πλέγμα από ανοξείδωτο χάλυβα, αυτό το εύκαμπτο εξάρτημα είναι κατάλληλο για απαιτητικές εφαρμογές σωληνώσεων που περιλαμβάνουν αντλίες, συμπιεστές, συστήματα νερού, αέρα, λάδι, ήπιες χημικές ουσίες και άλλα βιομηχανικά υγρά.
Ένας αρμός διαστολής διπλής σφαίρας έχει σχεδιαστεί για να απορροφά την κίνηση του αγωγού ενώ συμβάλλει στη μείωση των κραδασμών και της καταπόνησης που μεταφέρονται από τον συνδεδεμένο εξοπλισμό στο σύστημα σωληνώσεων. Σε σύγκριση με μια δομή μονής σφαίρας, η γεωμετρία δύο σφαιρών της παρέχει πρόσθετη ευελιξία και απορρόφηση κίνησης. Η JIDONGDA προσφέρει ενισχυμένους αρμούς διαστολής από καουτσούκ με χρήση υλικών όπως EPDM, NBR και νεοπρένιο, με ενίσχυση υφάσματος πολλαπλών στρώσεων και εξωτερικό πλέγμα από ανοξείδωτο χάλυβα. Ανάλογα με το σχεδιασμό, οι διαθέσιμες προδιαγραφές μπορούν να καλύπτουν κατηγορίες πίεσης DN32–DN600, PN10/PN16/PN25 και η θερμοκρασία κυμαίνεται από -20°C έως +120°C, με ειδικές ενώσεις διαθέσιμες για υψηλότερες θερμοκρασίες.
Πίνακας περιεχομένων
- Τι είναι ένας αρμός διαστολής από καουτσούκ διπλής σφαίρας;
- Γιατί είναι σημαντικό στα βιομηχανικά συστήματα σωληνώσεων;
- Πώς κατασκευάζεται η άρθρωση;
- Ποια είναι τα κύρια πλεονεκτήματα απόδοσης;
- Ποιες τεχνικές προδιαγραφές πρέπει να ελέγχουν οι αγοραστές;
- Πού μπορεί να χρησιμοποιηθεί;
- Πώς πρέπει οι αγοραστές να επιλέξουν το σωστό μοντέλο;
- Τι πρέπει να ληφθεί υπόψη κατά την εγκατάσταση;
- Συχνές Ερωτήσεις
- Πώς μπορείτε να ζητήσετε μια προσαρμοσμένη λύση;

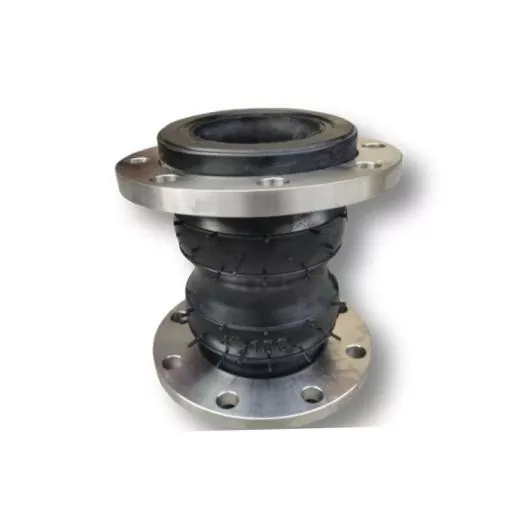

Τι είναι ένας αρμός διαστολής από καουτσούκ διπλής σφαίρας;
Ο αρμός διαστολής από καουτσούκ διπλής σφαίρας είναι ένα εύκαμπτο εξάρτημα σύνδεσης αγωγού που αποτελείται από δύο σφαιρικά ελαστικά τμήματα. Ο πρωταρχικός του σκοπός είναι να διευκολύνει την κίνηση και να μειώσει τη μετάδοση κραδασμών μεταξύ του εξοπλισμού και των συνδεδεμένων σωληνώσεων.
Σε αντίθεση με τις άκαμπτες συνδέσεις σωλήνων, η εύκαμπτη δομή από καουτσούκ μπορεί να ανταποκριθεί σε αξονική, πλευρική και γωνιακή κίνηση. Αυτό καθιστά τον σύνδεσμο ιδιαίτερα χρήσιμο γύρω από τον περιστρεφόμενο ή παλινδρομικό εξοπλισμό όπου οι κραδασμοί και οι διακυμάνσεις της πίεσης μπορούν να ασκήσουν πρόσθετη πίεση στους αγωγούς.
Η διαμόρφωση διπλής σφαίρας είναι ιδιαίτερα χρήσιμη όταν ένα σύστημα σωληνώσεων απαιτεί μεγαλύτερη ευελιξία και απορρόφηση κραδασμών από ό,τι μπορεί να προσφέρει ένας συμβατικός σύνδεσμος μονής σφαίρας. Η σφαιρική γεωμετρία κατανέμει την κίνηση μέσω του εύκαμπτου ελαστικού σώματος αντί να συγκεντρώνει όλη την κίνηση σε ένα άκαμπτο σημείο σύνδεσης.
Για αγοραστές που συγκρίνουν αρμούς διαστολής από καουτσούκ, ο σχεδιασμός διπλής σφαίρας θα πρέπει να αξιολογηθεί σύμφωνα με την πίεση λειτουργίας, τη θερμοκρασία, τα μέσα, τις απαιτήσεις κίνησης, τη διαμόρφωση της φλάντζας και τις συνθήκες εγκατάστασης.
Γιατί είναι σημαντικό στα βιομηχανικά συστήματα σωληνώσεων;
Οι βιομηχανικοί αγωγοί σπάνια εκτίθενται σε εντελώς στατικές συνθήκες. Οι αντλίες ξεκινούν και σταματούν, οι συμπιεστές δημιουργούν μηχανικούς κραδασμούς, τα υγρά δημιουργούν διακυμάνσεις της πίεσης και οι αλλαγές θερμοκρασίας προκαλούν διαστολή ή συστολή των συνδεδεμένων εξαρτημάτων.
Χωρίς επαρκή ευελιξία, αυτές οι δυναμικές δυνάμεις μπορούν να μεταφερθούν απευθείας σε σωλήνες, φλάντζες, βαλβίδες, αντλίες και άλλο εξοπλισμό. Με την πάροδο του χρόνου, η επαναλαμβανόμενη φόρτωση μπορεί να συμβάλει σε κόπωση, πίεση σύνδεσης, διαρροή ή πρόωρη φθορά των εξαρτημάτων.
Ένας εύκαμπτος αρμός διαστολής βοηθά στην απομόνωση αυτών των επιπτώσεων. Το ελαστικό σώμα του παρέχει μια ελεγχόμενη ζώνη κίνησης μεταξύ άκαμπτων τμημάτων σωληνώσεων, ενώ τα στρώματα οπλισμού υποστηρίζουν τη δομή υπό λειτουργικά φορτία.
- Απορροφά τους κραδασμούς που δημιουργούνται από τον εξοπλισμό.
- Αντισταθμίζει την κίνηση του αγωγού.
- Βοηθά στη μείωση της συγκέντρωσης άγχους γύρω από τις συνδέσεις.
- Προσφέρει ανοχές θερμικής κίνησης και εγκατάστασης.
- Υποστηρίζει πιο σταθερή λειτουργία δυναμικών συστημάτων σωληνώσεων.
- Βοηθά στην προστασία του συνδεδεμένου εξοπλισμού από υπερβολική μετάδοση κραδασμών.
Πώς κατασκευάζεται η άρθρωση;
Η απόδοση ενός εύκαμπτου αρμού διαστολής εξαρτάται σε μεγάλο βαθμό από τη γεωμετρία, την ελαστική ένωση, τη δομή του οπλισμού και τον σχεδιασμό σύνδεσης. Μια τυπική ενισχυμένη διαμόρφωση διπλής σφαίρας συνδυάζει πολλά λειτουργικά στρώματα.
Σώμα από καουτσούκ διπλής σφαίρας
Η γεωμετρία δύο σφαιρών δημιουργεί ένα ευέλικτο τμήμα εργασίας ικανό να χειρίζεται την κίνηση σε πολλαπλές κατευθύνσεις. Η καμπύλη δομή επιτρέπει επίσης την παραμόρφωση χωρίς να βασίζεται σε μια εντελώς άκαμπτη σύνδεση.
Ενίσχυση υφάσματος πολλαπλών στρώσεων
Η ενίσχυση από ύφασμα είναι ενσωματωμένη στο ελαστικό σώμα για τη βελτίωση της αντοχής στην πίεση και της αντοχής στην κόπωση. Η δομή οπλισμού επιλέγεται σύμφωνα με την απαιτούμενη κατηγορία πίεσης και τις συνθήκες εφαρμογής.
Προστασία από πλέγμα από ανοξείδωτο χάλυβα
Ένα εξωτερικό στρώμα πλέγματος από ανοξείδωτο χάλυβα μπορεί να παρέχει πρόσθετη μηχανική προστασία και δομική υποστήριξη. Είναι ιδιαίτερα πολύτιμο σε περιβάλλοντα όπου ο αρμός διαστολής εκτίθεται σε δυναμικά φορτία και επαναλαμβανόμενους κραδασμούς.
Σύνδεση με φλάντζα
Τα άκρα με φλάντζα παρέχουν μια πρακτική μέθοδο σύνδεσης του εύκαμπτου συνδέσμου με τις υπάρχουσες σωληνώσεις. Οι σωστές διαστάσεις της φλάντζας, τα σχέδια των μπουλονιών, η επιλογή φλάντζας και η ευθυγράμμιση είναι σημαντικά για τη διατήρηση της απόδοσης στεγανοποίησης.
Ποια είναι τα κύρια πλεονεκτήματα απόδοσης;
Η αξία ενός αρμού διαστολής από καουτσούκ διπλής σφαίρας εκτείνεται πέρα από την απλή ευελιξία του αγωγού. Η κατασκευή του αντιμετωπίζει πολλές κοινές προκλήσεις που συναντώνται στα βιομηχανικά συστήματα σωληνώσεων.
| Χαρακτηριστικό απόδοσης | Μηχανικό Όφελος | Τυπική απαίτηση |
|---|---|---|
| Γεωμετρία διπλής σφαίρας | Παρέχει αυξημένη ευελιξία και απορρόφηση κίνησης | Δυναμικά συστήματα σωληνώσεων |
| Ενίσχυση από ύφασμα | Βελτιώνει την αντοχή στην πίεση και την αντοχή στην κόπωση | Αγωγοί υπό πίεση |
| Πλέγμα από ανοξείδωτο χάλυβα | Παρέχει πρόσθετη μηχανική προστασία | Περιβάλλοντα υψηλής δόνησης |
| Ευελιξία από καουτσούκ | Μειώνει τη μετάδοση κραδασμών | Αντλίες και συμπιεστές |
| Σύνδεση με φλάντζα | Υποστηρίζει σταθερή εγκατάσταση και σφράγιση | Βιομηχανικά δίκτυα σωληνώσεων |
| Προσαρμοσμένες ενώσεις καουτσούκ | Επιτρέπει την προσαρμογή σε διαφορετικά μέσα και θερμοκρασίες | Εξειδικευμένες εφαρμογές |
Αυτά τα χαρακτηριστικά καθιστούν το προϊόν κατάλληλο για εφαρμογές όπου ένας συμβατικός άκαμπτος σύνδεσμος μπορεί να μην παρέχει αρκετή ευελιξία ή απομόνωση κραδασμών.
Ποιες τεχνικές προδιαγραφές πρέπει να ελέγχουν οι αγοραστές;
Η επιλογή ενός εύκαμπτου συνδέσμου θα πρέπει να ξεκινά με τις πραγματικές συνθήκες λειτουργίας και όχι με την απλή επιλογή μιας ονομαστικής διαμέτρου σωλήνα. Οι ακόλουθες προδιαγραφές είναι ιδιαίτερα σημαντικές κατά την αξιολόγηση ενός σχεδίου διπλής σφαίρας.
| Προσδιορισμός | Διαθέσιμο / Τυπικό εύρος |
|---|---|
| Δομή | Σώμα από καουτσούκ διπλής σφαίρας + ενίσχυση υφάσματος + πλέγμα από ανοξείδωτο χάλυβα |
| Υλικά από καουτσούκ | EPDM, NBR, νεοπρένιο, προσαρμοσμένες ενώσεις |
| Ενίσχυση | Ύφασμα πολλαπλών στρώσεων και συρμάτινο πλέγμα από ανοξείδωτο χάλυβα |
| Πίεση Εργασίας | PN10 / PN16 / PN25, ανάλογα με τη δομή |
| Εύρος Θερμοκρασίας | -20°C έως +120°C; ειδικές ενώσεις έως +150°C |
| Κίνηση | Αξονική, πλευρική και γωνιακή αντιστάθμιση |
| Ονομαστικό μέγεθος | DN32–DN600; μεγαλύτερα μεγέθη διαθέσιμα με προσαρμογή |
| Σύνδεση | Εξαρτήματα με φλάντζα ή ειδικά σχεδιασμένα |
| Συμβατά μέσα | Νερό, αέρας, λάδι, ήπιες χημικές ουσίες και βιομηχανικά υγρά |
Η πραγματική επιλογή πρέπει πάντα να βασίζεται στον πλήρη σχεδιασμό του συστήματος. Η πίεση, η θερμοκρασία, η σύνθεση του υγρού, το πλάτος κίνησης, οι διαστάσεις της φλάντζας και το περιβάλλον εγκατάστασης θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
Πού μπορεί να χρησιμοποιηθεί;
Μια εύκαμπτη σύνδεση διπλής σφαίρας είναι ιδιαίτερα σημαντική για συστήματα σωληνώσεων όπου οι κραδασμοί, η κίνηση ή η μηχανική καταπόνηση δεν μπορούν να εξαλειφθούν πλήρως.
Συστήματα αντλιών και συμπιεστών
Οι αντλίες και οι συμπιεστές είναι κοινές πηγές μηχανικών κραδασμών. Η εγκατάσταση ενός εύκαμπτου συνδέσμου κοντά στον εξοπλισμό μπορεί να βοηθήσει στον περιορισμό της μεταφοράς κραδασμών στον συνδεδεμένο αγωγό.
Σωληνώσεις νερού και υγρών
Η επεξεργασία νερού, η βιομηχανική κυκλοφορία νερού και τα γενικά συστήματα μεταφοράς υγρών μπορούν να χρησιμοποιήσουν ελαστικούς αρμούς διαστολής για να εξυπηρετήσουν την κίνηση διατηρώντας παράλληλα ευέλικτες συνδέσεις.
Γραμμές Βιομηχανικής Διεργασίας
Τα συστήματα που μεταφέρουν συμβατά λάδια, αέρα, ήπιες χημικές ουσίες και άλλα βιομηχανικά υγρά μπορούν να χρησιμοποιούν διαφορετικές ενώσεις καουτσούκ σύμφωνα με την απαιτούμενη αντίσταση μέσων.
Σύνθετες διατάξεις αγωγών
Όπου πολλά τμήματα σωλήνων, συνδέσεις εξοπλισμού και δομικές ανοχές δημιουργούν προκλήσεις ευθυγράμμισης, ένας σωστά επιλεγμένος εύκαμπτος σύνδεσμος μπορεί να προσφέρει πρόσθετη ικανότητα κίνησης.
Πώς πρέπει οι αγοραστές να επιλέξουν το σωστό μοντέλο;
Οι ομάδες προμηθειών θα πρέπει να παρέχουν λεπτομερείς πληροφορίες λειτουργίας όταν ζητούν προσφορά. Αυτό επιτρέπει στον κατασκευαστή να ταιριάξει την ένωση καουτσούκ, την ενίσχυση, το μέγεθος, την ονομαστική πίεση και τη διαμόρφωση σύνδεσης με την πραγματική εφαρμογή.
- Επιβεβαιώστε τη διάμετρο του σωλήνα:Προσδιορίστε το απαιτούμενο DN ή το ονομαστικό μέγεθος σωλήνα.
- Ελέγξτε την πίεση λειτουργίας:Επιλέξτε μια κατηγορία πίεσης κατάλληλη για κανονικές και μεταβατικές συνθήκες λειτουργίας.
- Προσδιορίστε τη θερμοκρασία λειτουργίας:Εξετάστε τόσο την κανονική θερμοκρασία όσο και τη δυνητική μέγιστη θερμοκρασία.
- Προσδιορίστε το μέσο:Το νερό, το λάδι, ο αέρας, οι χημικές ουσίες και άλλα υγρά μπορεί να απαιτούν διαφορετικές ενώσεις καουτσούκ.
- Μετρήστε την κίνηση:Προσδιορίστε την αναμενόμενη αξονική, πλευρική και γωνιακή κίνηση.
- Επιβεβαιώστε τις διαστάσεις της φλάντζας:Τα σχέδια οπών και οι διαστάσεις σύνδεσης πρέπει να ταιριάζουν με τον αγωγό.
- Εξετάστε το περιβάλλον εγκατάστασης:Η έκθεση σε εξωτερικούς χώρους, η ένταση των κραδασμών και ο περιβάλλοντα εξοπλισμός μπορεί να επηρεάσουν την τελική διαμόρφωση.
Η έγκαιρη παροχή αυτών των λεπτομερειών μπορεί να μειώσει τα σφάλματα προδιαγραφών και να κάνει την προσαρμογή OEM πιο αποτελεσματική.
Τι πρέπει να ληφθεί υπόψη κατά την εγκατάσταση;
Ακόμη και ένας σωστά κατασκευασμένος αρμός διαστολής απαιτεί σωστή εγκατάσταση. Το εύκαμπτο σώμα δεν πρέπει να αντιμετωπίζεται ως υποκατάστατο της σωστής στήριξης ή ευθυγράμμισης του σωλήνα.
- Ελέγξτε την ευθυγράμμιση της φλάντζας πριν σφίξετε τα μπουλόνια.
- Χρησιμοποιήστε συμβατές φλάντζες και σωστά καθορισμένους συνδετήρες.
- Αποφύγετε το υπερβολικό τέντωμα, συμπίεση ή συστροφή κατά την εγκατάσταση.
- Βεβαιωθείτε ότι οι παρακείμενες σωληνώσεις υποστηρίζονται σωστά.
- Αποτρέψτε αιχμηρά αντικείμενα ή εξωτερικά εξαρτήματα από το να καταστρέψουν το ελαστικό σώμα.
- Βεβαιωθείτε ότι η κίνηση λειτουργίας παραμένει εντός του σχεδιασμένου εύρους αντιστάθμισης.
- Επιθεωρείτε περιοδικά τον σύνδεσμο για ορατή φθορά, ρωγμές, παραμόρφωση ή προβλήματα σύνδεσης.
Η σωστή εγκατάσταση βοηθά την άρθρωση να λειτουργεί σύμφωνα με τον προβλεπόμενο σχεδιασμό και μπορεί να μειώσει την περιττή μηχανική φόρτιση στο εύκαμπτο στοιχείο.
Συχνές Ερωτήσεις
1. Ποιο είναι το κύριο πλεονέκτημα μιας αρμού διαστολής από καουτσούκ διπλής σφαίρας;
Το κύριο λειτουργικό πλεονέκτημα είναι η ικανότητά του να παρέχει αυξημένη απορρόφηση κίνησης και απομόνωση κραδασμών μέσω μιας εύκαμπτης δομής διπλής σφαίρας.
2. Ποια υλικά είναι διαθέσιμα για το σώμα από καουτσούκ;
Οι κοινές επιλογές υλικών περιλαμβάνουν τα EPDM, NBR και Neoprene. Προσαρμοσμένες ενώσεις καουτσούκ μπορούν επίσης να ληφθούν υπόψη όταν το μέσο λειτουργίας ή η θερμοκρασία απαιτεί μια συγκεκριμένη σύνθεση.
3. Ποιες ονομασίες πίεσης είναι διαθέσιμες;
Ανάλογα με τη δομή και τις απαιτήσεις εφαρμογής, οι διαμορφώσεις μπορούν να σχεδιαστούν για τάξεις πίεσης εργασίας PN10, PN16 ή PN25.
4. Ποια μεγέθη μπορούν να προσαρμοστούν;
Η αναφερόμενη σειρά προϊόντων καλύπτει DN32 έως DN600, ενώ μεγαλύτερα μεγέθη μπορούν να ληφθούν υπόψη σύμφωνα με τις απαιτήσεις του έργου και τις τεχνικές προδιαγραφές.
5. Μπορεί να χρησιμοποιηθεί κοντά σε αντλίες και συμπιεστές;
Ναί. Οι αντλίες και οι συμπιεστές είναι τυπικές θέσεις εγκατάστασης, επειδή αυτά τα μηχανήματα μπορούν να δημιουργήσουν κραδασμούς και δυναμικά φορτία που πρέπει να απομονωθούν από συνδεδεμένους αγωγούς.
6. Μπορεί να προσαρμοστεί ο τύπος σύνδεσης;
Ναί. Διατίθενται συνδέσεις με φλάντζα και μπορούν να αναπτυχθούν προσαρμοσμένα εξαρτήματα σύμφωνα με τη διαμόρφωση του αγωγού και τις απαιτήσεις του έργου.
Πώς μπορείτε να ζητήσετε μια προσαρμοσμένη λύση;
Για τους βιομηχανικούς αγοραστές, η επιλογή της σωστής εύκαμπτης άρθρωσης είναι ένας συνδυασμός προδιαγραφών προϊόντος και μηχανικής συστημάτων. Η JIDONGDA παρέχει εξατομικευμένες λύσεις αρμών διαστολής από καουτσούκ που καλύπτουν διαφορετικές διαμέτρους, ενώσεις καουτσούκ, δομές οπλισμού, απαιτήσεις πίεσης και διαμορφώσεις σύνδεσης. Όταν ζητάτε μια προσφορά, παρέχετε το μέγεθος του σωλήνα, την πίεση λειτουργίας, τη θερμοκρασία, τα μέσα, τις απαιτήσεις κίνησης, τις διαστάσεις της φλάντζας και το περιβάλλον εφαρμογής όποτε είναι δυνατόν. Αυτές οι λεπτομέρειες επιτρέπουν στον κατασκευαστή να αξιολογήσει την κατάλληλη διαμόρφωση με μεγαλύτερη ακρίβεια.
Εάν προμηθεύεστε μια αξιόπιστη ευέλικτη σύνδεση για αντλία, συμπιεστή, αγωγό νερού, σύστημα βιομηχανικής διεργασίας ή άλλη απαιτητική εφαρμογή,επικοινωνήστε μαζί μαςγια να συζητήσετε τις συνθήκες λειτουργίας, τις απαιτήσεις προσαρμογής, τις τεχνικές προδιαγραφές και τις ανάγκες μαζικής παραγγελίας με την JIDONGDA.
