Πώς μπορεί ένας εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου να βελτιώσει τις συνδέσεις σωληνώσεων βαρέως τύπου

Όταν ο μεγάλος εξοπλισμός, οι μονάδες αντλιών, οι σωληνώσεις ή τα κινητά συστήματα απαιτούν αξιόπιστη μεταφορά ρευστού ενώ επιτρέπουν κραδασμούς και κίνηση,Εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρουαπόJIDONGDAπαρέχει μια πρακτική λύση σύνδεσης. Σχεδιασμένο γύρω από ένα εύκαμπτο σώμα ελαστικού σωλήνα, δομή ενίσχυσης και άκρα με φλάντζα, μπορεί να διαμορφωθεί για νερό, θαλασσινό νερό, πολτό, ορυκτό πολτό, άμμο, χαλίκι, απορρίμματα και άλλα κατάλληλα βιομηχανικά μέσα.

Τα συστήματα αγωγών μεγάλης διαμέτρου αντιμετωπίζουν συχνά προκλήσεις που οι άκαμπτες σωληνώσεις δεν μπορούν εύκολα να ανταποκριθούν. Η δόνηση της αντλίας, η μετατόπιση του εξοπλισμού, η απόκλιση εγκατάστασης και η επαναλαμβανόμενη συναρμολόγηση μπορούν να δημιουργήσουν πρόσθετη πίεση γύρω από τα σημεία σύνδεσης. Ένας εύκαμπτος ελαστικός εύκαμπτος σωλήνας μπορεί να παρέχει ένα ελεγχόμενο εύκαμπτο τμήμα μεταξύ εξοπλισμού και σωληνώσεων, διατηρώντας παράλληλα την απαιτούμενη ικανότητα μεταφοράς.

Η λύση της JIDONGDA συνδυάζει ένα σώμα ελαστικού σωλήνα με ενισχυτικά στρώματα και συνδέσεις φλάντζας. Ανάλογα με τις συνθήκες λειτουργίας, η δομή μπορεί να περιλαμβάνει ενισχυμένο ύφασμα και σπειροειδή χαλύβδινο σύρμα στήριξης για εφαρμογές που περιλαμβάνουν απαιτήσεις πίεσης ή κενού. Οι διαστάσεις της φλάντζας μπορούν επίσης να ταιριάζουν με κοινά πρότυπα ή σχέδια πελατών, καθιστώντας τον εύκαμπτο σωλήνα κατάλληλο για προσαρμοσμένα βιομηχανικά έργα.

Πίνακας περιεχομένων

1. Τι είναι ένας εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου;
2. Γιατί είναι σημαντική η ευελιξία σε μεγάλα συστήματα αγωγών;
3. Πώς κατασκευάζεται ο σωλήνας;
4. Ποια είναι τα βασικά πλεονεκτήματα;
5. Πού χρησιμοποιείται συνήθως;
6. Ποιες τεχνικές παραμέτρους πρέπει να λάβουν υπόψη οι αγοραστές;
7. Πώς πρέπει οι αγοραστές να επιλέξουν τον σωστό σωλήνα;
8. Πώς μπορεί να υποστηριχθεί η διάρκεια ζωής;
9. Συχνές Ερωτήσεις
10. Σύναψη

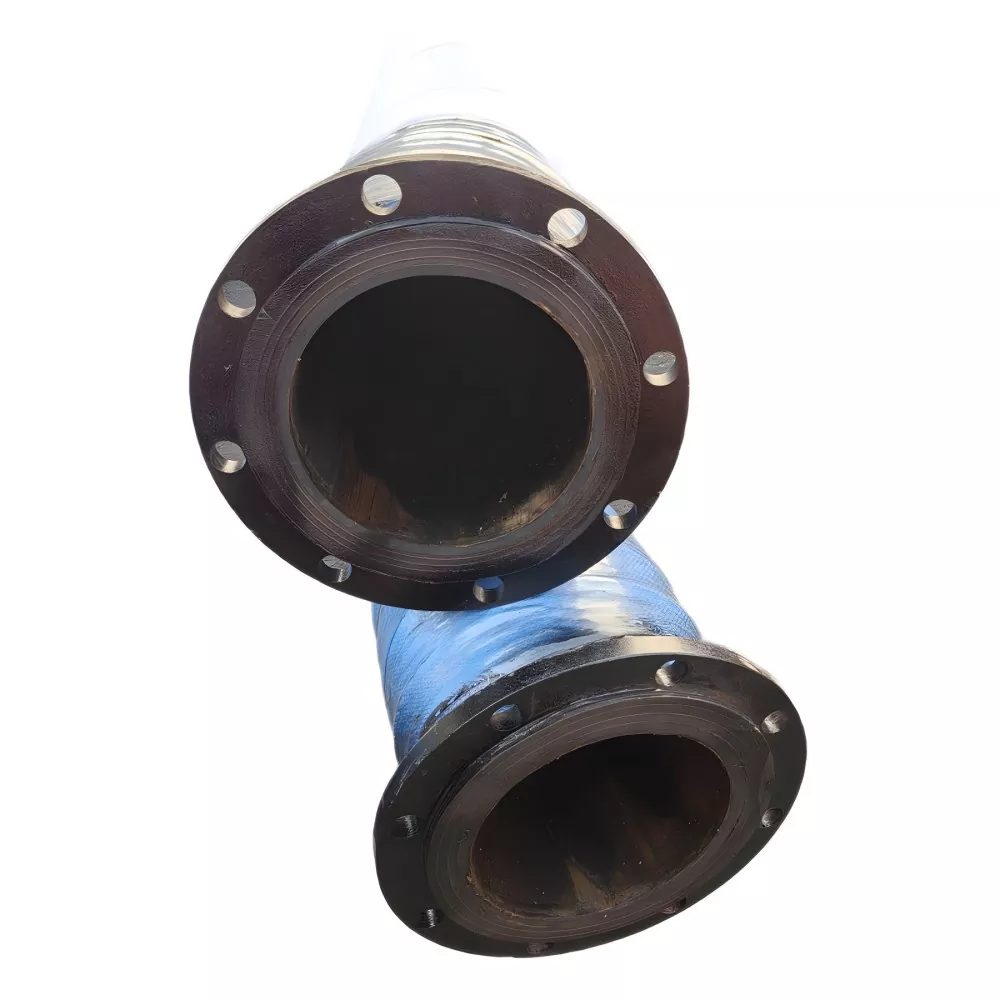

Τι είναι ένας εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου;

Ένας εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου είναι ένα συγκρότημα βιομηχανικού σωλήνα που έχει σχεδιαστεί για τη μεταφορά υγρών ή μέσων που περιέχουν σωματίδια ενώ λειτουργεί επίσης ως εύκαμπτη σύνδεση μεταξύ εξοπλισμού και σταθερών ή κινητών σωληνώσεων.

Σε αντίθεση με μια εντελώς άκαμπτη σύνδεση, το σώμα του ελαστικού σωλήνα μπορεί να φιλοξενήσει έναν ορισμένο βαθμό κάμψης και μετατόπισης. Οι φλάντζες που είναι εγκατεστημένες και στα δύο άκρα παρέχουν μια βιδωτή σύνδεση με αντλίες, βαλβίδες, αγωγούς, δοχεία ή άλλο εξοπλισμό. Αυτός ο συνδυασμός καθιστά τον εύκαμπτο σωλήνα ιδιαίτερα χρήσιμο όπου η ικανότητα μεταφοράς και η ευελιξία σύνδεσης είναι και τα δύο σημαντικά.

Ανάλογα με το έργο, ο εύκαμπτος σωλήνας μπορεί να διαμορφωθεί για νερό, θαλασσινό νερό, πολτό, ορυκτό πολτό, άμμο και χαλίκι, απορρίμματα και επιλεγμένα βιομηχανικά μέσα. Για λειαντικά υλικά, η εσωτερική σύνθεση από καουτσούκ και η δομή ενίσχυσης θα πρέπει να επιλέγονται σύμφωνα με το πραγματικό μέσο και τις συνθήκες λειτουργίας.

Γιατί είναι σημαντική η ευελιξία σε μεγάλα συστήματα αγωγών;

Οι μεγάλοι βιομηχανικοί αγωγοί δεν εκτίθενται πάντα σε στατικές συνθήκες. Οι αντλίες παράγουν κραδασμούς, ο φορητός εξοπλισμός αλλάζει θέση και οι ανοχές εγκατάστασης μπορεί να οδηγήσουν σε ελαφρά εσφαλμένη ευθυγράμμιση μεταξύ των συνδεδεμένων εξαρτημάτων. Εάν αυτές οι κινήσεις μεταφερθούν απευθείας σε άκαμπτες σωληνώσεις, μπορεί να αναπτυχθεί πρόσθετη τάση γύρω από τις αρθρώσεις και τις διεπαφές εξοπλισμού.

Ένας εύκαμπτος ελαστικός σωλήνας δημιουργεί ένα εύκαμπτο τμήμα εντός του αγωγού. Η ικανότητά του να λυγίζει και να προσαρμόζει ορισμένη μετατόπιση μπορεί να βοηθήσει να γίνουν οι συνδέσεις του εξοπλισμού πιο προσαρμόσιμες στις πραγματικές συνθήκες λειτουργίας.

• Βοηθά στην προσαρμογή των κραδασμών του εξοπλισμού.
• Επιτρέπει ορισμένη μετατόπιση αγωγού.
• Παρέχει ευελιξία γύρω από τις συνδέσεις εξοπλισμού.
• Μπορεί να απλοποιήσει τις συνδέσεις όπου ο χώρος εγκατάστασης είναι περιορισμένος.
• Υποστηρίζει εφαρμογές που απαιτούν αφαίρεση εξοπλισμού ή επαναλαμβανόμενη εγκατάσταση.
• Μπορεί να διαμορφωθεί για διαφορετικά μέσα και συνθήκες λειτουργίας.

Η πραγματική επιτρεπόμενη ακτίνα κάμψης, το εύρος μετατόπισης, η ονομαστική πίεση και η μέθοδος εγκατάστασης θα πρέπει πάντα να επιβεβαιώνονται σε σχέση με τις συγκεκριμένες απαιτήσεις κατασκευής εύκαμπτου σωλήνα και έργου.

Πώς κατασκευάζεται ο σωλήνας;

Η απόδοση ενός ελαστικού εύκαμπτου σωλήνα μεγάλης διαμέτρου εξαρτάται από την αλληλεπίδραση του εσωτερικού στρώματος από καουτσούκ, του οπλισμού, του εξωτερικού στρώματος από καουτσούκ και των ακραίων συνδέσεων. Μια σωστά επιλεγμένη δομή βοηθά τον εύκαμπτο σωλήνα να αντέχει στις μηχανικές και περιβαλλοντικές συνθήκες που αναμένονται κατά τη διάρκεια του σέρβις.

Εσωτερικό στρώμα από καουτσούκ

Το εσωτερικό στρώμα από καουτσούκ βρίσκεται σε άμεση επαφή με το μεταφερόμενο μέσο. Επομένως, η σύνθεσή του θα πρέπει να επιλέγεται σύμφωνα με τα χαρακτηριστικά του υλικού που μεταφέρεται, ιδιαίτερα όταν το σύστημα χειρίζεται λειαντικό πολτό, ορυκτά σωματίδια, θαλασσινό νερό ή άλλα απαιτητικά μέσα.

Ενισχυμένο στρώμα υφάσματος

Τα ενισχυμένα στρώματα υφάσματος βοηθούν στη στήριξη της δομής του σωλήνα και στη μεταφορά φορτίων πίεσης. Ο σχεδιασμός του οπλισμού πρέπει να αντιστοιχεί στην απαιτούμενη διάμετρο, πίεση, μήκος και συνθήκες λειτουργίας.

Σπειροειδής ενίσχυση από σύρμα από χάλυβα

Όταν απαιτείται υποστήριξη αναρρόφησης ή κενού, μπορεί να ενσωματωθεί μια σπειροειδής δομή ενίσχυσης από χαλύβδινο σύρμα. Αυτή η διαμόρφωση θα πρέπει να προσδιορίζεται σύμφωνα με τις πραγματικές συνθήκες κενού και όχι να επιλέγεται αποκλειστικά με βάση τη διάμετρο του σωλήνα.

Εξωτερικό στρώμα από καουτσούκ

Το εξωτερικό στρώμα από καουτσούκ παρέχει προστασία από την έκθεση στο περιβάλλον και συμβάλλει στην αντοχή του σωλήνα στην εξωτερική γήρανση και στις συνθήκες λειτουργίας.

Φλαντζωτά άκρα

Οι φλάντζες παρέχουν μια πρακτική βιδωτή σύνδεση μεταξύ του εύκαμπτου σωλήνα και του περιβάλλοντος αγωγού ή εξοπλισμού. Η JIDONGDA μπορεί να διαμορφώσει ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή άλλα υλικά φλάντζας σύμφωνα με την εφαρμογή, το πρότυπο ή το σχέδιο του πελάτη.

Ποια είναι τα βασικά πλεονεκτήματα;

Η επιλογή του κατάλληλου εύκαμπτου σωλήνα μπορεί να αντιμετωπίσει πολλές κοινές προκλήσεις σε συστήματα μεταφοράς μεγάλης διαμέτρου. Τα κύρια πλεονεκτήματα περιλαμβάνουν:

1. Δυνατότητα ευέλικτης σύνδεσης:Το ελαστικό σώμα επιτρέπει κάποια κάμψη και μετατόπιση, καθιστώντας το κατάλληλο για διεπαφές εξοπλισμού που επηρεάζονται από κραδασμούς ή κίνηση.
2. Μεταφορά μεγάλης ροής:Μια μεγάλη εσωτερική διάμετρος μπορεί να υποστηρίξει τη μεταφορά μέσων μεγάλου όγκου όπου οι συνθήκες του έργου απαιτούν μεγαλύτερη χωρητικότητα ροής.
3. Βολική ενσωμάτωση φλάντζας:Τα άκρα με φλάντζα μπορούν να συνδυαστούν με κοινά πρότυπα ή να προσαρμοστούν σύμφωνα με τεχνικά σχέδια.
4. Προσαρμόσιμη ενίσχυση:Ο οπλισμός από ύφασμα και οι προαιρετικές κατασκευές σπειροειδούς χαλύβδινου σύρματος μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις πίεσης και κενού.
5. Προσαρμοστικότητα μέσων:Κατάλληλες εσωτερικές ενώσεις καουτσούκ μπορούν να επιλεγούν για νερό, πολτό, ορυκτό πολτό, άμμο, χαλίκι και άλλα καθορισμένα μέσα.
6. Ευελιξία OEM και ODM:Η διάμετρος, το μήκος, η πίεση, το κενό, η θερμοκρασία, η διαμόρφωση της φλάντζας, η σύνθεση από καουτσούκ και το χρώμα μπορούν να προσαρμοστούν για μη τυποποιημένες εφαρμογές.

Πού χρησιμοποιείται συνήθως;

Η εφαρμογή ενός εύκαμπτου σωλήνα με φλάντζα μεγάλης διαμέτρου εκτείνεται σε βιομηχανίες όπου απαιτείται μεταφορά υλικού μεγάλου όγκου και συνδέσεις εύκαμπτου εξοπλισμού.

Για έργα που περιλαμβάνουν εξειδικευμένα μέσα ή σκληρές συνθήκες λειτουργίας, οι αγοραστές θα πρέπει να παρέχουν λεπτομερείς πληροφορίες εφαρμογής πριν ολοκληρώσουν την κατασκευή του σωλήνα.

Ποιες τεχνικές παραμέτρους πρέπει να λάβουν υπόψη οι αγοραστές;

Ένας εύκαμπτος σωλήνας δεν πρέπει να επιλέγεται αποκλειστικά από την ονομαστική διάμετρο. Μια πλήρης προδιαγραφή πρέπει να λαμβάνει υπόψη τις μηχανικές, χημικές, θερμικές και συνδέσεις απαιτήσεις της εφαρμογής.

Οι πληροφορίες προϊόντος της JIDONGDA υποδεικνύουν ότι οι συνδέσεις φλάντζας μπορούν να διαμορφωθούν σύμφωνα με τα σχέδια GB, DIN, ANSI, JIS, ASME ή πελατών. Οι τελικές προδιαγραφές θα πρέπει να επιβεβαιώνονται με βάση το πραγματικό έργο και όχι από μια γενική περιγραφή καταλόγου.

Πώς πρέπει οι αγοραστές να επιλέξουν τον σωστό σωλήνα;

Για τις ομάδες βιομηχανικών αγορών, η παροχή πλήρων πληροφοριών λειτουργίας στο στάδιο της προσφοράς μπορεί να καταστήσει την τεχνική επιβεβαίωση πιο αποτελεσματική. Ένα χρήσιμο φύλλο προδιαγραφών θα πρέπει να περιλαμβάνει:

• Απαιτούμενη εσωτερική διάμετρος.
• Συνολικό μήκος σωλήνα.
• Κανονική και μέγιστη πίεση λειτουργίας.
• Απαιτούμενη πίεση κενού για το σέρβις αναρρόφησης.
• Τύπος μεταφορικού μέσου.
• Λειτουργία και θερμοκρασία περιβάλλοντος.
• Απαιτούμενος ρυθμός ροής.
• Απαιτούμενο εύρος κάμψης ή μετατόπισης.
• Πρότυπο και διαστάσεις φλάντζας.
• Απαιτούμενη ποσότητα και προορισμός παράδοσης.

Οι λειαντικές εφαρμογές απαιτούν πρόσθετες πληροφορίες. Για παράδειγμα, τα έργα ορυκτού πολτού θα πρέπει να προσδιορίζουν το μέγεθος και τη συγκέντρωση σωματιδίων, έτσι ώστε το εσωτερικό καουτσούκ και η δομή του οπλισμού να μπορούν να αξιολογηθούν κατάλληλα.

Οι αγοραστές μπορούν επίσης να αναθεωρήσουν σχετικές λύσεις, όπως λαστιχένιο σωλήνα με φλάντζα μεγάλης διαμέτρου, ελαστικό σωλήνα βυθοκόρησης μεγάλης διαμέτρου και άλλες λύσεις ελαστικών εύκαμπτων σωλήνων μεγάλης διαμέτρου όταν συγκρίνουν διαφορετικές απαιτήσεις σωλήνων.

Πώς μπορεί να υποστηριχθεί η διάρκεια ζωής;

Η σωστή εγκατάσταση και η τακτική επιθεώρηση είναι σημαντικά για τη διατήρηση της απόδοσης οποιουδήποτε βιομηχανικού ελαστικού σωλήνα. Ακόμη και ένας σωστά κατασκευασμένος εύκαμπτος σωλήνας μπορεί να υποστεί πρόωρη ζημιά εάν εγκατασταθεί λανθασμένα ή λειτουργεί εκτός των επιβεβαιωμένων ορίων του.

1. Μην υπερβαίνετε την επιβεβαιωμένη πίεση εργασίας, πίεση κενού ή εύρος θερμοκρασίας.
2. Αποφύγετε το βίαιο τέντωμα, στρίψιμο ή απότομη κάμψη του εύκαμπτου σωλήνα κατά την εγκατάσταση.
3. Ελέγξτε την εξωτερική επιφάνεια από καουτσούκ για ρωγμές, εξογκώματα, κοψίματα και μη φυσιολογική φθορά.
4. Επιθεωρήστε τις συνδέσεις της φλάντζας για διαρροές και σημάδια χαλάρωσης.
5. Εύκαμπτοι σωλήνες παρακολούθησης που χρησιμοποιούνται με λειαντικά μέσα για ασυνήθιστα σχέδια φθοράς.
6. Σταματήστε τη λειτουργία και επανεκτιμήστε τις συνθήκες εργασίας εάν παρατηρήσετε δομική βλάβη ή μη φυσιολογική κατάρρευση του σωλήνα.

Η εγκατάσταση θα πρέπει επίσης να διασφαλίζει ότι οι επιφάνειες της φλάντζας, οι οπές των μπουλονιών, οι επιφάνειες στεγανοποίησης και τα εξαρτήματα που ταιριάζουν είναι σωστά ευθυγραμμισμένα. Ο εύκαμπτος σωλήνας δεν πρέπει να πιέζεται σε θέση που δημιουργεί περιττή μηχανική καταπόνηση.

Συχνές Ερωτήσεις

Ποια είναι τα κύρια πλεονεκτήματα ενός εύκαμπτου ελαστικού εύκαμπτου σωλήνα μεγάλης διαμέτρου;

Τα κύρια πλεονεκτήματά του είναι ο συνδυασμός μεταφορικής ικανότητας μεγάλης διαμέτρου και ευέλικτης ικανότητας σύνδεσης. Μπορεί να χρησιμοποιηθεί όπου πρέπει να αντιμετωπιστεί η δόνηση του εξοπλισμού, η μετατόπιση του αγωγού, η απόκλιση εγκατάστασης ή η κίνηση κινητού εξοπλισμού.

Μπορεί η JIDONGDA να κατασκευάσει τη φλάντζα σύμφωνα με τα σχέδια πελατών;

Ναί. Οι διαμορφώσεις φλάντζας μπορούν να επιβεβαιωθούν σύμφωνα με τα ισχύοντα πρότυπα, διαστάσεις, απαιτήσεις σύνδεσης ή σχέδια πελατών. Το υλικό της φλάντζας μπορεί επίσης να επιλεγεί σύμφωνα με τις απαιτήσεις του έργου.

Μπορεί αυτός ο τύπος εύκαμπτου σωλήνα να χρησιμοποιηθεί για ορυκτό πολτό;

Ναί. Μπορεί να διαμορφωθεί για εφαρμογές ορυκτού πολτού. Ωστόσο, το μέγεθος των σωματιδίων, η συγκέντρωση του πολτού, ο ρυθμός ροής, η πίεση, η θερμοκρασία και οι συνθήκες φθοράς πρέπει να παρέχονται έτσι ώστε να μπορούν να αξιολογηθούν η κατάλληλη εσωτερική ένωση καουτσούκ και η δομή του οπλισμού.

Μπορεί ο εύκαμπτος σωλήνας να προσαρμοστεί για μη τυπικές εφαρμογές;

Ναί. Η προσαρμογή μπορεί να καλύψει τη διάμετρο, το μήκος, την πίεση, την πίεση κενού, τη θερμοκρασία, τη διαμόρφωση της φλάντζας, τη σύνθεση από καουτσούκ και το χρώμα. Σχέδια πελατών, δείγματα ή λεπτομερείς τεχνικές παράμετροι μπορούν να χρησιμοποιηθούν κατά την επιβεβαίωση προδιαγραφών.

Ποιες πληροφορίες πρέπει να παρέχω όταν ζητάω προσφορά;

Οι πιο χρήσιμες πληροφορίες περιλαμβάνουν εσωτερική διάμετρο, μήκος, πίεση εργασίας, απαίτηση κενού, μέσο μεταφοράς, θερμοκρασία, ρυθμό ροής, απαιτήσεις κάμψης ή μετατόπισης, πρότυπο φλάντζας, διαστάσεις φλάντζας, ποσότητα και προορισμός.

Ποιος είναι ο τυπικός χρόνος παράδοσης;

Τα τυπικά προϊόντα μπορούν γενικά να τακτοποιηθούν εντός περίπου 7-20 εργάσιμων ημερών, ενώ τα προσαρμοσμένα προϊόντα και οι ειδικές προδιαγραφές θα πρέπει να επιβεβαιωθούν σύμφωνα με τις πραγματικές απαιτήσεις παραγγελίας.

Σύναψη

Ένας καλά επιλεγμένος εύκαμπτος σωλήνας μεγάλης διαμέτρου μπορεί να παρέχει μια αποτελεσματική σύνδεση μεταξύ αγωγών υψηλής χωρητικότητας και εξοπλισμού όπου εμπλέκονται κίνηση, κραδασμοί, απόκλιση εγκατάστασης ή απαιτητικά μέσα. Ο συνδυασμός εύκαμπτης κατασκευής από καουτσούκ, στρώσεις ενίσχυσης και συνδέσεις με φλάντζα καθιστά αυτόν τον εύκαμπτο σωλήνα κατάλληλο για ένα ευρύ φάσμα εφαρμογών εξόρυξης, βυθοκόρησης, λιμανιού, κατασκευών, άμμου και χαλίκι και βιομηχανικών εφαρμογών μεταφοράς.

Το JIDONGDA υποστηρίζει προσαρμοσμένες διαμορφώσεις με βάση τη διάμετρο, το μήκος, την πίεση, το κενό, τη θερμοκρασία, το μέσο μεταφοράς, τις απαιτήσεις φλάντζας και την ένωση καουτσούκ. Για έργα όπου οι τυπικές προδιαγραφές εύκαμπτων σωλήνων δεν μπορούν να ταιριάζουν πλήρως με τις συνθήκες εγκατάστασης, η παροχή πλήρους τεχνικών πληροφοριών επιτρέπει την ακριβέστερη αξιολόγηση της δομής του σωλήνα και της διαμόρφωσης σύνδεσης. Εάν αναζητάτε μια αξιόπιστη λύση για μια απαιτητική σύνδεση αγωγού,επικοινωνήστε μαζί μαςμε τα σχέδιά σας, τις παραμέτρους λειτουργίας ή τις απαιτήσεις του έργου σας για να συζητήσετε μια κατάλληλη προσαρμοσμένη λύση σωλήνα με την JIDONGDA.
