Μεταλλικός εύκαμπτος σωλήνας από ανοξείδωτο ατσάλι

Οι παραδοσιακές άκαμπτες σωληνώσεις είναι επιρρεπείς σε ρωγμές, χαλαρές συνδέσεις και διαρροές που προκαλούνται από κραδασμούς του εξοπλισμού, μετατόπιση πολλαπλών αξόνων ή θερμική παραμόρφωση. Συνδυάζοντας ευελιξία, μηχανική προστασία και αξιόπιστη στεγανοποίηση, οι μεταλλικοί σωλήνες από ανοξείδωτο χάλυβα JIDONGDA χρησιμεύουν ως μια εξαιρετική εναλλακτική λύση στις άκαμπτες σωληνώσεις. Η προστατευτική τους δομή διπλής στρώσης—που διαθέτει έναν εσωτερικό κυματοειδές σωλήνα για την προσαρμογή της παραμόρφωσης και μια εξωτερική πλέξη για ενισχυμένη προστασία—απορροφά τα λειτουργικά φορτία και αντισταθμίζει τη μετατόπιση του αγωγού. Αυτοί οι εύκαμπτοι σωλήνες διατηρούν την ακεραιότητα στεγανοποίησης και τη σταθερότητα απόδοσης μακροπρόθεσμα, ακόμη και σε συνθήκες ακραίων θερμοκρασιών και διακυμάνσεων πίεσης. Χρησιμοποιούνται ευρέως για τη σύνδεση συστημάτων μεταφοράς υγρών που σχετίζονται με περιστρεφόμενο εξοπλισμό (όπως αντλίες, συμπιεστές και σετ γεννητριών) και αποτελούν βασικό συστατικό των σύγχρονων βιομηχανικών υδραυλικών συστημάτων.

Βασικά πλεονεκτήματα προϊόντος

1. Αποζημίωση για μετατοπίσεις πολλαπλών επιπέδων

Δέχεται αξονικές, πλευρικές και γωνιακές μετατοπίσεις. ανακουφίζει από τις καταπονήσεις του αγωγού που προκαλούνται από τη λειτουργία του εξοπλισμού και τη θερμική διαστολή/συστολή, αποτρέποντας έτσι τη ρήξη του σωλήνα και τη χαλάρωση της σύνδεσης.

2. Αποτελεσματική απόσβεση κραδασμών και προστασία

Απορροφά και απομονώνει αποτελεσματικά τους κραδασμούς από τον περιστρεφόμενο εξοπλισμό (όπως αντλίες και συμπιεστές), αποτρέποντας τη μετάδοση σε παρακείμενα εξαρτήματα και σωληνώσεις, γεγονός που μειώνει σημαντικά τα ποσοστά αστοχίας του εξοπλισμού.

3. Εξαιρετικά μεγάλο εύρος θερμοκρασίας

Αντέχει σε θερμοκρασίες από -196°C έως +450°C, ικανοποιώντας τις λειτουργικές απαιτήσεις για ακραίες συνθήκες όπως η μεταφορά κρυογονικού υγρού, η κυκλοφορία ατμού σε υψηλή θερμοκρασία και η μεταφορά θερμών βιομηχανικών μέσων.

4. Εξαιρετική αντοχή στη διάβρωση

Κατασκευασμένο από ανοξείδωτο χάλυβα SS304 ή SS316L, εξασφαλίζοντας αντοχή στην οξείδωση, τα οξέα, τα αλκάλια και τη λειαντική φθορά. παρέχει μακροπρόθεσμη σταθερότητα σε επιθετικά περιβάλλοντα (π.χ. ναυτιλιακές και χημικές βιομηχανίες) και εγγυάται εκτεταμένη διάρκεια ζωής.

5. Συμπαγότητα, ευελιξία και ευκολία εγκατάστασης

Το ελαφρύ και εύκαμπτο υλικό επιτρέπει τη δρομολόγηση σε περιορισμένους ή σύνθετους χώρους εξοπλισμού. Αυτό απλοποιεί την εγκατάσταση και μειώνει τα χρονοδιαγράμματα του έργου.

6. Προσαρμόσιμες προδιαγραφές και τύποι σύνδεσης

Υποστηρίζει διάφορες επιλογές σύνδεσης, όπως σπειρώματα BSP και NPT, φλάντζες ANSI/DIN, συνδέσμους ταχείας σύνδεσης και άκρα συγκόλλησης. Η διάμετρος, το μήκος και η διαμόρφωση πλέξης (μονής ή διπλής στρώσης) μπορούν να προσαρμοστούν σε συγκεκριμένες συνθήκες λειτουργίας.

Αυστηρές δοκιμές απόδοσης και ποιοτικός έλεγχος

1. Πρότυπα δοκιμών

Οι μεταλλικοί εύκαμπτοι σωλήνες από ανοξείδωτο χάλυβα κατασκευάζονται και ελέγχονται αυστηρά σύμφωνα με τα πρότυπα ασφάλειας βιομηχανικών σωληνώσεων EN ISO 10380 και ASME B31.3. πληρούν τις διεθνείς τεχνικές απαιτήσεις σχετικά με την ασφάλεια, την ευελιξία και την απόσβεση κραδασμών για βιομηχανικό εξοπλισμό.

2. Προσομοιωμένες συνθήκες λειτουργίας

Πραγματοποιούνται εκτενείς δοκιμές που καλύπτουν τυπικές και ακραίες βιομηχανικές συνθήκες λειτουργίας, συμπεριλαμβανομένων παρατεταμένων δυναμικών φορτίων δόνησης, προσομοίωσης μετατοπίσεων πολλαπλών κατευθύνσεων, δοκιμής κυκλικής πίεσης στα 25 bar και θερμικού κύκλου σε εύρος από -196°C έως +450°C.

3. Βασικά Αποτελέσματα Δοκιμών

- Δοκιμή παλμικής κόπωσης: Προσομοίωση λειτουργίας άνω των 250.000 κύκλων. διατήρησε σταθερή ευελιξία και στεγανότητα υπό παρατεταμένες διακυμάνσεις κραδασμών και πίεσης, χωρίς σημάδια υποβάθμισης ή αστοχίας.

- Δοκιμή αντοχής σύνδεσης: Τα εξαρτήματα πέρασαν με επιτυχία τις δοκιμές διάρρηξης και μηχανικού φορτίου, διασφαλίζοντας αξιοπιστία σύνδεσης και στεγανοποίηση χωρίς διαρροές, γεγονός που μειώνει σημαντικά την ανάγκη για μελλοντική συντήρηση.

- Δοκιμή δομικής σταθερότητας: Μετά από παρατεταμένο θερμικό κύκλο και δοκιμή κραδασμών/κραδασμού, το στρώμα πλεξίματος και ο κυματοειδές εσωτερικός σωλήνας διατήρησαν τη δομική τους ακεραιότητα χωρίς παραμόρφωση ή ζημιά, επιδεικνύοντας ανώτερη αντοχή σε κόπωση.

Παράδειγμα Πρακτικής Εφαρμογής

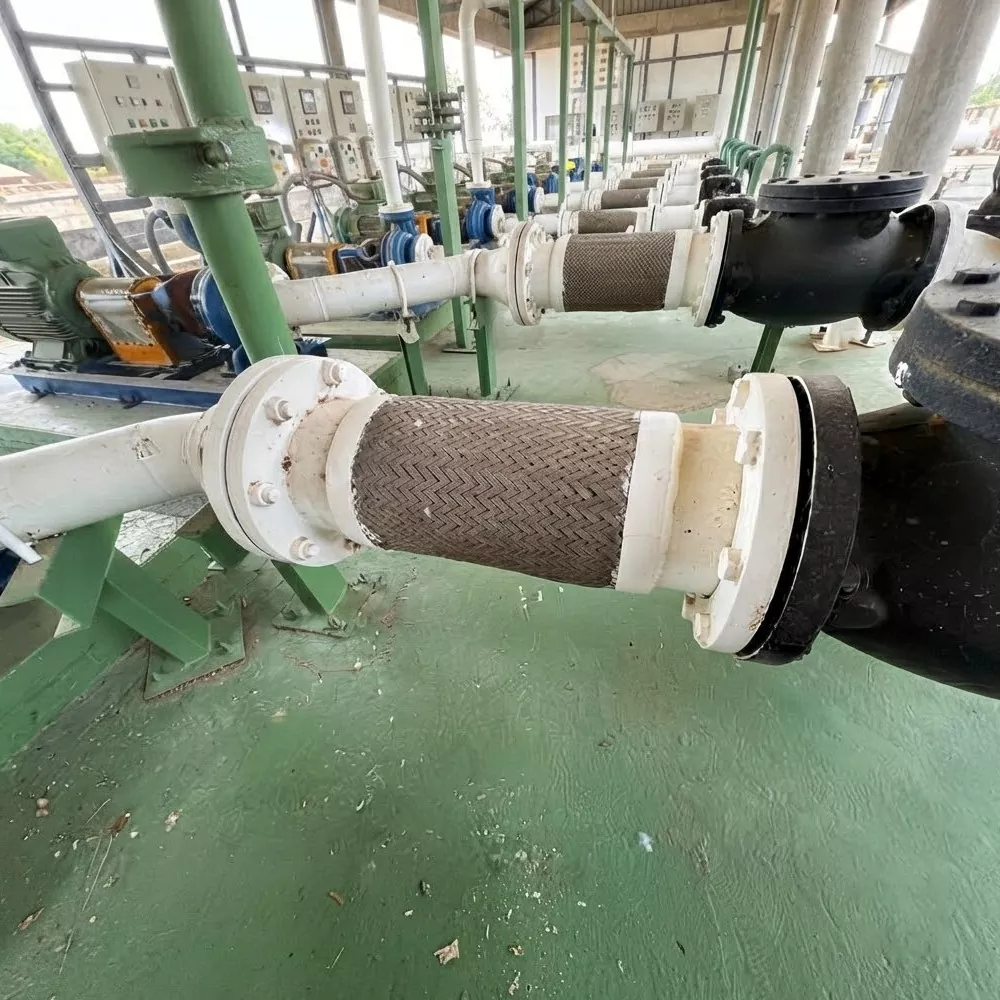

Περίπτωση 1: Εφαρμογή στο υδραυλικό σύστημα μηχανής συνεχούς χύτευσης (CCM) σε μεταλλουργικό εργοστάσιο

Μια μεγάλη εγχώρια μεταλλουργική επιχείρηση χρησιμοποίησε αρχικά άκαμπτες σωληνώσεις χαλκού στο υδραυλικό σύστημα της μηχανής συνεχούς χύτευσης. Η παρατεταμένη δόνηση του εξοπλισμού και η συχνή κάμψη του σωλήνα οδήγησαν σε συστροφή και διαρροές, με αποτέλεσμα συχνές διακοπές λειτουργίας συντήρησης και υψηλό κόστος λειτουργίας. Μετά τη μετάβαση στους μεταλλικούς εύκαμπτους σωλήνες από ανοξείδωτο χάλυβα της JIDONGDA — ικανοί να αντέχουν πίεση λειτουργίας 8 MPa με ελάχιστη ακτίνα κάμψης μόλις τριπλάσια της διαμέτρου του σωλήνα — τα προβλήματα διαρροής και ρήξης εξαλείφθηκαν πλήρως. Το ποσοστό αστοχίας εξοπλισμού μειώθηκε κατά 90%, και το κόστος συντήρησης ανά μονάδα μειώθηκε κατά 40%, διασφαλίζοντας τη συνεχή και σταθερή λειτουργία του υδραυλικού συστήματος.

Παράδειγμα Πρακτικής Εφαρμογής Νο. 2: Έργο σωληνώσεων υπεράκτιας πλατφόρμας

Μια εταιρεία μηχανικής της Νοτιοανατολικής Ασίας που ειδικεύεται σε υπεράκτια έργα απαιτούσε σωληνώσεις για την παροχή ρεύματος και υγρών εργασίας σε μια υπεράκτια πλατφόρμα. Οι σωληνώσεις έπρεπε να αντέχουν σε σκληρές συνθήκες λειτουργίας, συμπεριλαμβανομένης της διάβρωσης με ψεκασμό αλατιού, των δονήσεων που προκαλούνται από τον άνεμο και τα κύματα και τις διακυμάνσεις της θερμοκρασίας. Η JIDONGDA παρείχε ειδικά σχεδιασμένους εύκαμπτους σωλήνες που διαθέτουν πλέξη από ανοξείδωτο χάλυβα ανθεκτικό στη διάβρωση SS316L και προστατευτικά εξωτερικά περιβλήματα. Μετά από τρία χρόνια συνεχούς υπεράκτιας λειτουργίας, οι εύκαμπτοι σωλήνες δεν έδειξαν σημάδια διάβρωσης, διαρροής ή δομικής βλάβης. Αντέθηκαν με επιτυχία στο επιθετικό θαλάσσιο περιβάλλον, εξασφάλισαν την ασφαλή και σταθερή λειτουργία του συστήματος αγωγών της πλατφόρμας και επέτρεψαν στον πελάτη να μειώσει σημαντικά το κόστος αντικατάστασης και συντήρησης του εξοπλισμού.

Βασικοί τομείς εφαρμογής

1. Βιομηχανικός εξοπλισμός: βιομηχανικές αντλίες, συμπιεστές, σετ γεννητριών, αυτοματοποιημένες γραμμές παραγωγής

2. Τομέας ενέργειας: εξοπλισμός ανανεώσιμων πηγών ενέργειας, συστήματα θερμικής ενέργειας, συστήματα μεταφοράς κρυογονικών ρευστών

3. Ναυτικός εξοπλισμός: κινητήρες πλοίων, συστήματα σωληνώσεων πλοίων, βοηθητικός εξοπλισμός υπεράκτιων πλατφορμών

4. Γενική βιομηχανία: συστήματα ατμού και HVAC, εξοπλισμός κατασκευής ακριβείας, συστήματα μεταφοράς χημικών υγρών

Αναλυτικές τεχνικές προδιαγραφές

Πλεονεκτήματα επωνυμίας και εξυπηρέτησης

Η JIDONGDA είναι μια εξειδικευμένη επιχείρηση που ενσωματώνει την Ε&Α, την κατασκευή και τις πωλήσεις εύκαμπτων σωλήνων από ανοξείδωτο χάλυβα. Χρησιμοποιούμε ώριμες διαδικασίες παραγωγής—συμπεριλαμβανομένης της μορφοποίησης, της πλέξης και της συγκόλλησης—και τηρούμε αυστηρά τα πρότυπα κατασκευής, διασφαλίζοντας ότι τα προϊόντα μας πληρούν τα διεθνή πρότυπα της βιομηχανίας. Με πολυετή εμπειρία σε συνεργασία με παγκόσμιους κατασκευαστές εξοπλισμού, μηχανικούς εργολάβους και παρόχους βιομηχανικής συντήρησης, εξάγουμε τα προϊόντα μας στη Βόρεια και Λατινική Αμερική, την Ευρώπη και την Ασία. Προσφέρουμε υπηρεσίες OEM και προσαρμοσμένες λύσεις σχεδιασμού με γρήγορους χρόνους διεκπεραίωσης, παράλληλα με την επαγγελματική τεχνική υποστήριξη για εγκατάσταση και λειτουργία, παρέχοντας οικονομικά αποδοτικές λύσεις βιομηχανικών σωλήνων σε πελάτες σε όλο τον κόσμο.

Συχνές Ερωτήσεις

Ερώτηση 1: Μπορούν οι μεταλλικοί εύκαμπτοι σωλήνες από ανοξείδωτο χάλυβα JIDONGDA να αντισταθμίσουν την πολυδιάστατη μετατόπιση του αγωγού;

Τα προϊόντα μας έχουν σχεδιαστεί ειδικά για να χειρίζονται τρισδιάστατη παραμόρφωση σωληνώσεων. Οι εύκαμπτοι σωλήνες αντισταθμίζουν με ακρίβεια τις αξονικές, πλευρικές και γωνιακές μετατοπίσεις που προκαλούνται από τη λειτουργία του εξοπλισμού και τις θερμικές διακυμάνσεις, διατηρώντας παράλληλα τη δομική ακεραιότητα και την στεγανή απόδοση.

Ερώτηση 2: Ποια είναι η διαφορά μεταξύ των υλικών σωλήνων SS304 και SS316L και ποιο να επιλέξω;

A2: Το SS304 προσφέρει βέλτιστη ισορροπία κόστους και απόδοσης, μαζί με καλή αντοχή στην οξείδωση, καθιστώντας το κατάλληλο για τυπικές βιομηχανικές εφαρμογές που περιλαμβάνουν ατμό, καθαρό νερό και γενικά βιομηχανικά αέρια. Το SS316L προσφέρει ανώτερη αντοχή στην όξινη και αλκαλική διάβρωση, καθώς και βελτιωμένη αντοχή σε κρούση σε χαμηλές θερμοκρασίες, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές όπως θαλάσσιο περιβάλλον, χημική επεξεργασία και χειρισμό κρυογονικών υγρών. Η επιλογή υλικού μπορεί να προσαρμοστεί στις συγκεκριμένες συνθήκες λειτουργίας και στη φύση του μέσου.

Ε3: Η JIDONGDA προσφέρει ειδικούς σωλήνες;

Α3: Ναι. Προδιαγραφές όπως η διάμετρος και το μήκος του εύκαμπτου σωλήνα, τα στρώματα πλεξίματος και οι τύποι ακραίων συνδέσεων και προστατευτικών καλυμμάτων μπορούν να προσαρμοστούν για να ανταποκρίνονται στις απαιτήσεις του πελάτη. Η τεχνική μας ομάδα είναι έτοιμη να αναπτύξει λύσεις κατά παραγγελία με βάση συγκεκριμένες συνθήκες λειτουργίας και παραμέτρους εξοπλισμού. χειριζόμαστε επίσης παραγγελίες παραγωγής βάσει προσαρμοσμένων προδιαγραφών.
