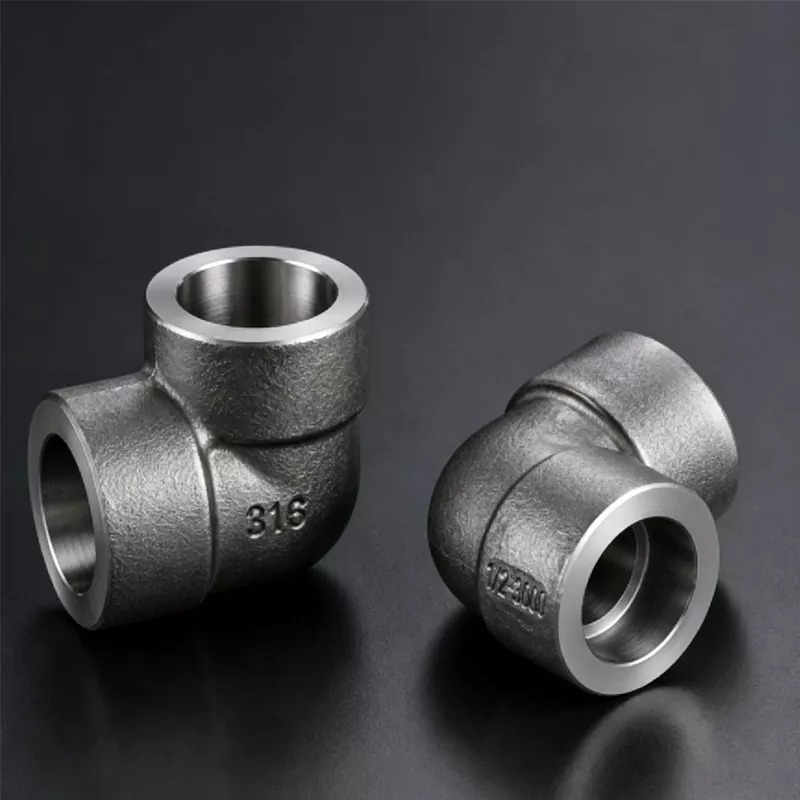

Κατανόηση της στεγανοποίησης υψηλής πίεσης: Ένας οδηγός μηχανικής για την επιλογή αγκώνα συγκόλλησης 90°

Στις σύγχρονες βιομηχανικές διατάξεις σωληνώσεων, η ανακατεύθυνση δεν είναι ποτέ απλώς μια γεωμετρική αναγκαιότητα - είναι ένα κρίσιμο σημείο πίεσης. Όταν χειρίζεστε υγρά υψηλής πίεσης, διαβρωτικά αέρια ή ακραίες διακυμάνσεις θερμοκρασίας, η επιλογήκατευθυντικά εξαρτήματαυπαγορεύει άμεσα τη σταθερότητα του συστήματος και τη λειτουργική ασφάλεια. Μεταξύ των εξαρτημάτων σωληνώσεων μικρής οπής, το90° υποδοχή συγκόλλησηςπαραμένει ένα θεμελιώδες πρότυπο για μόνιμες, στεγανές μεταβάσεις ορθής γωνίας.

Στην JIDONGDA, η μονάδα παραγωγής μας βαρέως τύπου αλληλεπιδρά καθημερινά με διεθνείς εργολάβους EPC, διαχειριστές έργων διυλιστηρίου και βιομηχανικούς διανομείς. Κατανοούμε ότι μια και μόνο αστοχία τοποθέτησης μπορεί να σταματήσει μια ολόκληρη γραμμή παραγωγής. Για να βοηθήσουμε τις ομάδες μηχανικών και προμηθειών σας να μετριάσουν τους κινδύνους, έχουμε συντάξει αυτόν τον τεχνικό οδηγό για την επιλογή και την αξιολόγηση των γωνιών συγκόλλησης υποδοχών 90° για συστήματα υψηλής αξιοπιστίας.

Η Μηχανική της Συγκόλλησης Υποδοχών: Γιατί Ξεπερνά τις Συνδέσεις Σπειρώματος

Για συστήματα σωληνώσεων μικρής οπής (συνήθως κυμαίνονται από 1/8" έως 4"), οι μηχανικοί συχνά σκέφτονται μεταξύ των εξαρτημάτων συγκόλλησης με σπείρωμα και υποδοχής. Από την κατασκευαστική μας εμπειρία, η τεχνολογία συγκόλλησης υποδοχών προσφέρει ευδιάκριτα μηχανικά πλεονεκτήματα σε κρίσιμα περιβάλλοντα:

Διαδρομές μηδενικής διαρροής: Σε αντίθεση με τις διαμορφώσεις με σπείρωμα που βασίζονται σε στεγανωτικά και είναι επιρρεπείς σε χαλάρωση λόγω δόνησης, ένας γωνιακός σύνδεσμος συγκόλλησης 90° διαθέτει κοιλότητα υποδοχής επεξεργασμένης με μηχανική ακρίβεια. Ο σωλήνας γλιστράει απευθείας σε αυτή την εσοχή και εφαρμόζεται μια περιφερειακή συγκόλληση φιλέτου. Αυτό δημιουργεί έναν μόνιμο μεταλλουργικό δεσμό που εξαλείφει εντελώς τους φορείς διαρροής.

Ομαλή εσωτερική γεωμετρία: Οι συνδέσεις με σπείρωμα συχνά δημιουργούν εσωτερικά βήματα που προκαλούν αναταράξεις ρευστού. Η διαδικασία σφυρηλάτησης και μηχανικής κατεργασίας μας εξασφαλίζει μια εξαιρετικά σταθερή εσωτερική διάμετρο, διατηρώντας τη σταθερότητα της πίεσης και μειώνοντας τη συγκέντρωση καταπόνησης στη σωστή γωνία κάμψης.

Αποφασισμός για τους βαθμούς υλικών για σκληρά περιβάλλοντα

Η ακεραιότητα του υλικού είναι αδιαπραγμάτευτη όταν ένας αγωγός λειτουργεί μεταξύ -40°C και 450°C. Στο εργαστήρι μας σφυρηλάτησης, παράγουμε αυτούς τους αγκώνες χρησιμοποιώντας τρεις κύριες κατηγορίες υλικών, καθεμία προσαρμοσμένη σε συγκεκριμένο χημικό και μηχανικό φόρτο εργασίας:

Διασφάλιση παγκόσμιας συμμόρφωσης έργου: ASME B16.11 και Βαθμολογίες πίεσης

Κατά την υποβολή δελτίων δεδομένων προϊόντων για τεχνική έγκριση σε διεθνή έργα σωληνώσεων ή σταθμών ηλεκτροπαραγωγής οργάνων πετρελαίου και φυσικού αερίου, είναι υποχρεωτική η αυστηρή συμμόρφωση με τα παγκόσμια πρότυπα.

Κάθε παρτίδα 90°αγκώνες συγκόλλησης υποδοχήςπου κατασκευάζεται στις εγκαταστάσεις μας JIDONGDA έχει σχεδιαστεί για να συμμορφώνεται πλήρως με τα πρότυπα ASME B16.11, MSS SP-79 ή DIN. Για τις ομάδες προμηθειών που συντάσσουν τεχνικές προδιαγραφές, οι ονομαστικές τιμές πίεσης πρέπει να διασταυρώνονται σωστά με το αντίστοιχο πρόγραμμα σωλήνων:

Κλάση 3000 / Κλάση 6000 / Κλάση 9000: Αυτές οι ονομασίες διέπουν τα εξαρτήματα συγκόλλησης σφυρηλατημένης υποδοχής σύμφωνα με το ASME B16.11, διασφαλίζοντας ότι αντέχουν σε πιέσεις εργασίας έως 3000 PSI, 6000 PSI ή 9000 PSI αντίστοιχα, ανάλογα με το πάχος του αντίστοιχου τοιχώματος.

Ενσωμάτωση Επεξεργασίας Επιφανειών: Για προστασία από την ατμοσφαιρική διάβρωση κατά τη θαλάσσια ναυτιλία και την αποθήκευση στο εργοτάξιο, εφαρμόζουμε εξειδικευμένα φινιρίσματα επιφανειών όπως Μαύρη φωσφοροποίηση, Γαλβανισμός εν θερμώ ή Pickling & Passivation για γραμμές από ανοξείδωτο χάλυβα.

Απευθείας εργοστασιακή υποστήριξη για τον επόμενο κύκλο προμηθειών σας

Χρειάζεστε τεχνικά σχέδια, ακριβείς υπολογισμούς βάρους ή λύσεις προσαρμοσμένου μεγέθους για ένα επερχόμενο έργο; Παραλείψτε τους μεσίτες και μιλήστε απευθείας με το γραφείο διεθνών υπηρεσιών μας.

Επικοινωνήστε με την JIDONGDA για άμεση προσφορά χονδρικήςΣήμερα για να λάβετε μια ανταγωνιστική πρόταση τιμολόγησης και ολοκληρωμένες υποβολές υλικού εντός 24 ωρών.
