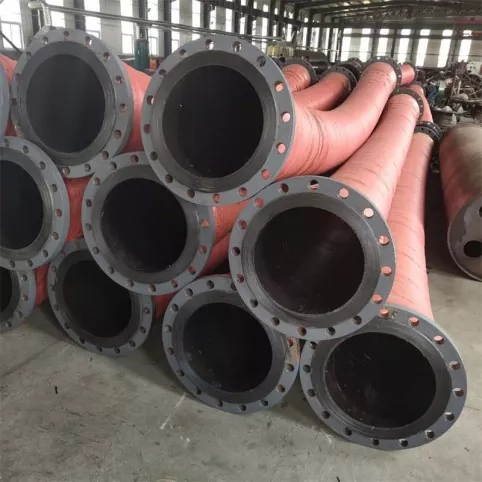

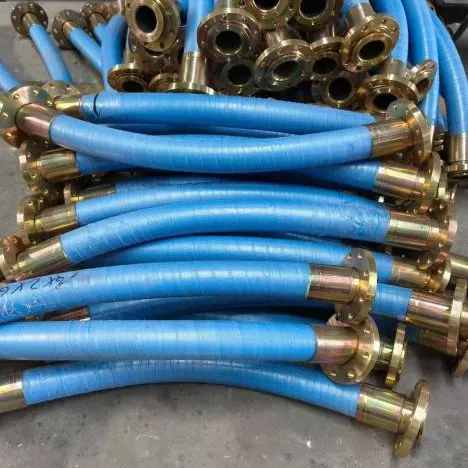

Λαστιχένιο σωλήνα με φλάντζα αναρρόφησης και εκκένωσης μεγάλης διαμέτρου

Ο ελαστικός εύκαμπτος σωλήνας αναρρόφησης και εκκένωσης μεγάλης διαμέτρου είναι ένας τύπος βιομηχανικού σωλήνα που χρησιμοποιείται για την εύκαμπτη μεταφορά μέσων μεγάλης ροής. Επιλύει κυρίως τη σύνδεση, μετατόπιση και προσαρμογή συνθηκών αναρρόφησης/εκκένωσης μεταξύ σταθερών σωληνώσεων και αντλιών, εξοπλισμού ή κινητών συστημάτων σωληνώσεων.

Σύμφωνα με τις υπάρχουσες πληροφορίες προϊόντος, αυτή η σειρά χρησιμοποιείται κυρίως για τη μεταφορά νερού, θαλασσινού νερού, πολτού, ορυκτού πολτού, άμμου, χαλίκι, απορριμμάτων και ορισμένων βιομηχανικών υγρών.

Η JIDONGDA Hose μπορεί να διαμορφώσει προϊόντα σύμφωνα με τις προδιαγραφές, τις τεχνικές παραμέτρους, τα σχέδια ή τις πραγματικές συνθήκες λειτουργίας των πελατών.

Κατά την αγορά, συνιστάται να επιβεβαιώσετε την εσωτερική διάμετρο, το μήκος, την πίεση εργασίας, την πίεση κενού, το μέσο, ​​τη θερμοκρασία και το πρότυπο φλάντζας για να διασφαλίσετε ότι η δομή του εύκαμπτου σωλήνα ταιριάζει με το πραγματικό σύστημα σωληνώσεων.

Σε σύγκριση με τους συνηθισμένους εύκαμπτους σωλήνες που χρησιμοποιούνται κυρίως για μεταφορά θετικής πίεσης, αυτό το προϊόν προσθέτει μια επιλογή στήριξης σπειροειδούς χαλύβδινου σύρματος στη δομή, η οποία μπορεί να παρέχει υποστήριξη για εφαρμογές αναρρόφησης και κενού.

Το πολυστρωματικό στρώμα ενίσχυσης υφάσματος/υφάσματος κορδονιού χρησιμοποιείται για να αντέχει την πίεση εργασίας, ενώ το εσωτερικό καουτσούκ και το εξωτερικό καουτσούκ επιλέγονται ανάλογα με το μέσο, ​​τη θερμοκρασία και το περιβάλλον λειτουργίας.

Αρχή Εργασίας και Δομικός Συνδυασμός

Ο ελαστικός εύκαμπτος σωλήνας αναρρόφησης και εκκένωσης μεγάλης διαμέτρου επιτυγχάνει μεταφορά μέσων μέσω του συνδυασμού:

Εσωτερικό στρώμα από καουτσούκ + στρώμα ενίσχυσης + πλαίσιο από σπειροειδή χαλύβδινο σύρμα (σύμφωνα με τη διαμόρφωση του μοντέλου) + Εξωτερικό στρώμα από καουτσούκ + ακραίες φλάντζες

Κατά τη λειτουργία εκκένωσης, η εσωτερική πίεση υποστηρίζεται κυρίως από το στρώμα ενίσχυσης.

Κατά τη λειτουργία αναρρόφησης ή κενού, το σπειροειδές πλαίσιο από χαλύβδινο σύρμα παρέχει περιφερειακή στήριξη, συμβάλλοντας στη μείωση του κινδύνου ισοπέδωσης και κατάρρευσης του σωλήνα.

Οι ακραίες φλάντζες χρησιμοποιούνται για βιδωτές συνδέσεις με αντλίες, βαλβίδες, σωληνώσεις και άλλο εξοπλισμό.

Οι προδιαγραφές της φλάντζας μπορούν να επιβεβαιωθούν σύμφωνα με τα επιτόπια πρότυπα αγωγών ή τα σχέδια πελατών, μειώνοντας τα προβλήματα εγκατάστασης που προκαλούνται από ασυμβίβαστες διαστάσεις σύνδεσης.

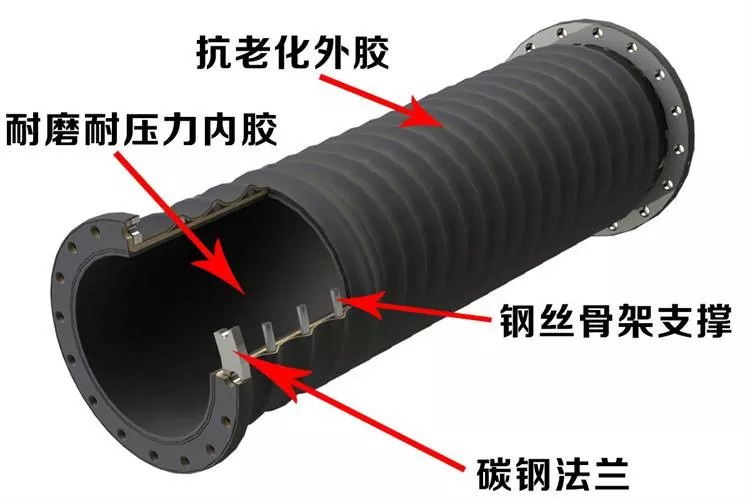

Εικονογράφηση δομής προϊόντος

Δομή: Εσωτερικό καουτσούκ ανθεκτικό στη φθορά, στρώμα ενίσχυσης, πλαίσιο από σπειροειδή χαλύβδινο σύρμα, εξωτερικό καουτσούκ και φλάντζα από ανθρακούχο χάλυβα

Περιγραφή κύριας δομής

• Εσωτερικό στρώμα από καουτσούκ:
Επικοινωνεί απευθείας με το μεταφορικό μέσο. Τα κατάλληλα ελαστικά υλικά μπορούν να επιλεγούν σύμφωνα με μέσα όπως νερό, πολτός, ορυκτό εναιώρημα, άμμος και χαλίκι, καθώς και με τις πραγματικές συνθήκες λειτουργίας.

• Ενισχυμένο στρώμα υφάσματος:
Χρησιμοποιεί πολυστρωματική δομή ενίσχυσης από ύφασμα/ύφασμα για να αντέχει το κύριο φορτίο πίεσης.

• Πλαίσιο από σπειροειδή χαλύβδινο σύρμα:
Χρησιμοποιείται για δομικές λύσεις που απαιτούν αναρρόφηση ή μεταφορά υπό κενό, παρέχοντας υποστήριξη για το σώμα του σωλήνα.

• Εξωτερικό στρώμα από καουτσούκ:
Παρέχει εξωτερική προστασία και μπορεί να επιλεγεί σύμφωνα με την αντοχή στη γήρανση, την αντοχή στην τριβή και τις συνθήκες λειτουργίας σε εξωτερικούς χώρους.

• Τελική φλάντζα:
Μπορεί να εξοπλιστεί με φλάντζες από ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα και να ταιριάξει σύμφωνα με τα πρότυπα, τις διαστάσεις ή τα σχέδια του πελάτη.

Βασικά Πλεονεκτήματα

Μεταφορά μεγάλης διαμέτρου:
Διατίθεται σε διάφορες προδιαγραφές μεγάλης διαμέτρου, κατάλληλο για μεταφορά μέσων μεγάλης ροής. Το πραγματικό διαθέσιμο εύρος διαμέτρου επιβεβαιώνεται σύμφωνα με τις τεχνικές απαιτήσεις.

Προσαρμοστικότητα αναρρόφησης και εκκένωσης:
Σύμφωνα με τη δομική διαμόρφωση, μπορεί να χρησιμοποιηθεί για αναρρόφηση μέσων, εκκένωση ή συνδυασμένη αναρρόφηση και μεταφορά εκκένωσης.

Βολική σύνδεση φλάντζας:
Οι φλάντζες μπορούν να διαμορφωθούν σύμφωνα με κοινά πρότυπα όπως GB, DIN, ANSI, JIS, ASME και σχέδια πελατών.

Προαιρετικές λύσεις ανθεκτικές στη φθορά:
Για λειαντικά μέσα όπως πολτός, ορυκτός πολτός, άμμος και χαλίκι, μπορούν να επιλεγούν κατάλληλες εσωτερικές δομές από καουτσούκ και ενίσχυση ανάλογα με τις συνθήκες φθοράς.

Ευέλικτη σύνδεση:
Οι ελαστικοί εύκαμπτοι σωλήνες παρέχουν κάποια προσαρμοστικότητα κάμψης και μετατόπισης, κατάλληλοι για κραδασμούς εξοπλισμού, μετατόπιση αγωγού και συνθήκες απόκλισης εγκατάστασης.

Προσαρμοσμένο σύμφωνα με τις συνθήκες εργασίας:
Το OEM και η μη τυπική προσαρμογή είναι διαθέσιμα με βάση τη διάμετρο, το μήκος, την πίεση, την πίεση κενού, τη θερμοκρασία, το υλικό από καουτσούκ, τις προδιαγραφές της φλάντζας και το χρώμα.

Τεχνικές Προδιαγραφές

Οι ακόλουθες παράμετροι συλλέγονται από τις υπάρχουσες πληροφορίες προϊόντος. Εφόσον διαφορετικές διάμετροι, δομές, μήκη και συνθήκες λειτουργίας ενδέχεται να επηρεάσουν την τελική απόδοση, οι επιβεβαιωμένες τεχνικές παράμετροι/σχέδια θα υπερισχύουν για την επίσημη αγορά.

Σημείωση επιβεβαίωσης προδιαγραφών:
Οι αρχικές πληροφορίες προϊόντος περιέχουν δύο διαφορετικές περιγραφές εύρους διαμέτρων: «DN100–DN1000» και «DN100–DN2000», ενώ ο τρέχων πίνακας παραμέτρων παραθέτει έως και DN500. Για να αποφευχθούν ασυνεπείς πληροφορίες στον ιστότοπο, συνιστάται να επιβεβαιώσετε το τελικό εύρος προσφοράς μεγάλης διαμέτρου σύμφωνα με τις πραγματικές δυνατότητες παραγωγής και προμήθειας πριν από τη δημοσίευση.

Σενάρια εφαρμογής

Εξόρυξη

Χρησιμοποιείται για τη μεταφορά ορυκτού πολτού, απορριμμάτων και σωματιδίων που περιέχουν πολτό.

Για μέσα υψηλής αποξεστικότητας, το εσωτερικό ελαστικό υλικό και η δομή ενίσχυσης πρέπει να επιλέγονται σύμφωνα με το μέγεθος των σωματιδίων, τη συγκέντρωση, τον ρυθμό ροής και την πίεση.

Βυθοκόρηση

Κατάλληλο για βυθοκόρηση σκαφών, αντλίες ιλύος, αγωγούς εκκένωσης λάσπης και ορισμένα υποβρύχια συστήματα μεταφοράς.

Μπορεί να χρησιμοποιηθεί για αναρρόφηση και εκκένωση ιλύος, λάσπης, άμμου και άλλων υλικών.

Λιμάνια & Τερματικοί Σταθμοί

Χρησιμοποιείται σε συστήματα μεταφοράς υγρών ή υλικών που απαιτούν χωρητικότητα μεγάλης διαμέτρου και εύκαμπτες συνδέσεις.

Οι προδιαγραφές της φλάντζας μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις της επιτόπιας σύνδεσης.

Άμμος & Χαλίκι

Κατάλληλο για μεταφορά άμμου, χαλίκι, μιγμάτων νερού-άμμου, κονιάματος και άλλων υλικών που περιέχουν σωματίδια.

Οι ανθεκτικές στη φθορά κατασκευές μπορούν να επιλεγούν σύμφωνα με τις πραγματικές συνθήκες τριβής.

Χαλυβουργία

Μπορεί να χρησιμοποιηθεί για βιομηχανικό νερό, πολτό, ορυκτό πολτό και ορισμένα βιομηχανικά μέσα μεταφοράς.

Κατάλληλο επίσης για ευέλικτες συνδέσεις αγωγών μεταξύ εξοπλισμού μεγάλης κλίμακας.

Κατασκευών & Μηχανικών

Σύμφωνα με το επίπεδο πίεσης, τη μεσαία και τη δομική διαμόρφωση, μπορεί να εφαρμοστεί σε κατασκευαστικό εξοπλισμό και έργα μηχανικής για μεταφορά υγρών ή υλικών.

Μεταφορά Βιομηχανικού Υλικού

Κατάλληλο για βιομηχανικά συστήματα μεταφοράς όπως ενέργεια, επεξεργασία νερού και μηχανολογικός εξοπλισμός.

Διατίθενται προσαρμοσμένες λύσεις σύμφωνα με τα μέσα και τις πραγματικές συνθήκες λειτουργίας.

Οδηγός επιλογής και επιβεβαίωση αγοράς

Όταν αγοράζετε λαστιχένιο σωλήνα αναρρόφησης και εκκένωσης με φλάντζα μεγάλης διαμέτρου, δεν συνιστάται η προσφορά μόνο με βάση την εσωτερική διάμετρο.

Για τους εύκαμπτους σωλήνες αναρρόφησης και εκκένωσης, η πίεση κενού, η μέση τριβή, η θερμοκρασία και οι απαιτήσεις σύνδεσης με φλάντζα θα επηρεάσουν τη διαμόρφωση της τελικής δομής και την απόδοση σέρβις.

• Επιβεβαιώστε πρώτα το μέσο μεταφοράς:
Νερό, θαλασσινό νερό, πολτός, ορυκτός πολτός, απορρίμματα, άμμος, χαλίκι ή άλλα βιομηχανικά μέσα.

• Επιβεβαιώστε τις συνθήκες εργασίας:
Ρυθμός ροής, πίεση εργασίας, πίεση κενού εργασίας, μέση θερμοκρασία, μέση συγκέντρωση και μέγεθος σωματιδίων.

• Επιβεβαιώστε τις απαιτήσεις εγκατάστασης:
Εσωτερική διάμετρος, μήκος, απαιτήσεις κάμψης/μετατόπισης, πρότυπο φλάντζας, διαστάσεις φλάντζας και τύπος επιφάνειας στεγανοποίησης.

• Για εφαρμογές υψηλής τριβής, όπως ορυκτό πολτό, απορρίμματα και άμμος/χαλίκι:
Το ανθεκτικό στη φθορά εσωτερικό διάλυμα καουτσούκ θα πρέπει να επιβεβαιωθεί.

• Για εφαρμογές αναρρόφησης ή μεταφοράς κενού:
Θα πρέπει να καθοριστεί το επίπεδο πίεσης κενού και θα πρέπει να επιβεβαιωθεί εάν απαιτείται σπειροειδές πλαίσιο από χαλύβδινο σύρμα.

• Για μη τυποποιημένα έργα:
Συνιστάται η παροχή σχεδίων, παλαιών δειγμάτων σωλήνα ή πραγματικών διαστάσεων σύνδεσης για τεχνική επιβεβαίωση.

Προφυλάξεις λειτουργίας

· Η πίεση λειτουργίας, η πίεση κενού και η θερμοκρασία δεν πρέπει να υπερβαίνουν το επιτρεπόμενο εύρος του επιβεβαιωμένου μοντέλου σωλήνα. Οι ειδικοί περιορισμοί υπόκεινται στα έγγραφα τεχνικής επιβεβαίωσης του προϊόντος.

· Κατά τη μεταφορά λειαντικών μέσων όπως άμμος και ορυκτό πολτό, η κατάλληλη εσωτερική δομή από καουτσούκ θα πρέπει να επιλέγεται σύμφωνα με τις πραγματικές συνθήκες φθοράς και το σώμα του σωλήνα θα πρέπει να επιθεωρείται τακτικά.

· Πριν από την εγκατάσταση της φλάντζας, ελέγξτε το πρότυπο της φλάντζας, την απόσταση των οπών των μπουλονιών, την επιφάνεια στεγανοποίησης και τις διαστάσεις σύνδεσης του μπουλονιού για να αποφύγετε την αναγκαστική ευθυγράμμιση κατά την εγκατάσταση.

· Για εφαρμογές αναρρόφησης, θα πρέπει να επιβεβαιωθεί η απαίτηση κενού και η διαμόρφωση σπειροειδούς οπλισμού χαλύβδινου σύρματος. Εάν παρουσιαστεί μη φυσιολογική ισοπέδωση, κατάρρευση ή παραμόρφωση του σωλήνα, σταματήστε να χρησιμοποιείτε τον εύκαμπτο σωλήνα και ελέγξτε τις συνθήκες λειτουργίας.

· Κατά την εγκατάσταση και τη μεταφορά, αποφύγετε την περιττή πρόσκρουση, συμπίεση ή σύρσιμο στα άκρα της φλάντζας για να μειώσετε τη ζημιά στα μέρη σύνδεσης και στο σώμα του σωλήνα.

· Για ειδικά χημικά μέσα, μέσα υψηλής θερμοκρασίας ή μη τυπικές συνθήκες λειτουργίας, παρέχετε πληροφορίες όπως η σύνθεση και η θερμοκρασία του μέσου πριν από την αγορά. Το τεχνικό προσωπικό επιβεβαιώνει τη συμβατότητα υλικού.

Συντήρηση και Διαχείριση Ζωής Υπηρεσιών

Η πραγματική διάρκεια ζωής των ελαστικών εύκαμπτων σωλήνων μεγάλης διαμέτρου σχετίζεται με το μέσο μεταφοράς, την πίεση, την πίεση κενού, τη θερμοκρασία, την κάμψη, την κατάσταση εγκατάστασης και τη συχνότητα χρήσης.

Επομένως, η συντήρηση θα πρέπει να επικεντρώνεται στα εξής:

Τακτική επιθεώρηση + Αρχεία κατάστασης λειτουργίας + Έγκαιρος χειρισμός μη φυσιολογικών καταστάσεων

· Ελέγχετε τακτικά εάν το εξωτερικό στρώμα από καουτσούκ έχει ρωγμές, μη φυσιολογική φθορά, εξογκώματα ή άλλη ορατή ζημιά.

· Ελέγξτε εάν η περιοχή σύνδεσης της φλάντζας έχει χαλαρότητα, διαρροή ή μη φυσιολογική παραμόρφωση.

· Ελέγξτε την κατάσταση του εύκαμπτου σωλήνα κατά τις εργασίες αναρρόφησης και εκκένωσης, δίνοντας προσοχή σε μη φυσιολογική ισοπέδωση, κατάρρευση ή παραμόρφωση.

· Για λειαντικά μέσα όπως ορυκτός πολτός και άμμος/χαλίκι, καταγράψτε τις συνθήκες φθοράς σύμφωνα με την πραγματική χρήση ως αναφορά για μελλοντική βελτιστοποίηση επιλογής.

· Όταν ο εύκαμπτος σωλήνας είναι εκτός λειτουργίας, αποφύγετε τη μακροχρόνια συμπίεση από αιχμηρά αντικείμενα. Κατά το χειρισμό και την αποθήκευση, ελαχιστοποιήστε την περιττή κάμψη και κρούση.

· Εάν παρουσιαστεί μη φυσιολογική πίεση, εμφανής διαρροή, δομική βλάβη ή μη φυσιολογική σύνδεση, σταματήστε να χρησιμοποιείτε τον εύκαμπτο σωλήνα και πραγματοποιήστε τεχνικό έλεγχο.

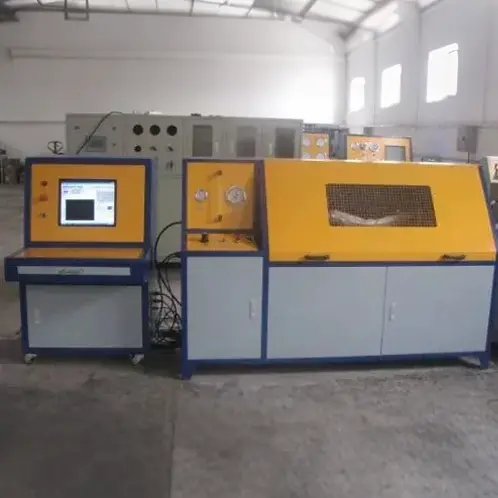

Ποιοτικός Έλεγχος & Παράδοση

Σύμφωνα με τις υπάρχουσες πληροφορίες προϊόντος, τα τελικά προϊόντα μπορούν να επιθεωρηθούν σύμφωνα με τις προδιαγραφές του προϊόντος και τις απαιτήσεις των πελατών, συμπεριλαμβανομένων:

· Εμφάνιση

· Εσωτερική διάμετρος

· Εξωτερική διάμετρος

· Μήκος

· Διαστάσεις φλάντζας

· Πίεση

· Κενό / Αρνητική πίεση

· Σκληρότητα

· Απόδοση από καουτσούκ

Εάν οι πελάτες έχουν ειδικές απαιτήσεις δοκιμών, τα είδη επιθεώρησης και τα πρότυπα αποδοχής θα πρέπει να επιβεβαιωθούν πριν από την παραγγελία.

Για προσαρμοσμένα προϊόντα, οι προδιαγραφές, οι απαιτήσεις φλάντζας, το επίπεδο πίεσης, η πίεση κενού, το μέσο μεταφοράς και οι απαιτήσεις παράδοσης μπορούν να επιβεβαιωθούν κατά το στάδιο τεχνικής επιβεβαίωσης.

FAQ

1. Ποιες προδιαγραφές είναι διαθέσιμες για τον ελαστικό σωλήνα αναρρόφησης και εκκένωσης μεγάλης διαμέτρου;

Οι τρέχουσες πληροφορίες παραμέτρων παραθέτουν κοινές εσωτερικές διαμέτρους συμπεριλαμβανομένων των DN100, DN150, DN200, DN250, DN300, DN400 και DN500 mm. Τα μεγαλύτερα μεγέθη μπορούν να επιβεβαιωθούν τεχνικά σύμφωνα με τις απαιτήσεις του έργου.

2. Μπορούν να τοποθετηθούν φλάντζες στον εύκαμπτο σωλήνα;

Ναί. Το προϊόν χρησιμοποιεί συνδέσεις φλάντζας και μπορεί να εξοπλιστεί σύμφωνα με τα πρότυπα GB, DIN, ANSI, JIS, ASME ή σχέδια πελατών.

3. Μπορεί να χρησιμοποιηθεί για τη μεταφορά ορυκτών ιλύων και απορριμμάτων;

Ναί. Σύμφωνα με τη συγκέντρωση του πολτού, το μέγεθος των σωματιδίων, τον ρυθμό ροής, την πίεση και τη θερμοκρασία, μπορούν να επιλεγούν κατάλληλες δομές ανθεκτικές στη φθορά. Η τελική λύση θα επιβεβαιωθεί σύμφωνα με τις πραγματικές συνθήκες λειτουργίας.

4. Μπορεί να χρησιμοποιηθεί για έργα βυθοκόρησης;

Ναί. Ο εύκαμπτος σωλήνας μπορεί να επιλεγεί σύμφωνα με το μέσο, ​​την πίεση, τις απαιτήσεις κενού και τη μέθοδο εγκατάστασης του συστήματος βυθοκόρησης.

5. Μπορεί να προσαρμοστεί σύμφωνα με τα σχέδια;

Ναί. Οι πελάτες μπορούν να παρέχουν σχέδια, δείγματα ή λεπτομερείς τεχνικές παραμέτρους για την επιβεβαίωση του σώματος του σωλήνα και της δομής της φλάντζας.

6. Τι είναι το MOQ;

Το MOQ εξαρτάται από τον τύπο του προϊόντος, τις προδιαγραφές, το μήκος και τις απαιτήσεις προσαρμογής.

Τα τυπικά προϊόντα μπορούν να υποστηρίξουν αγορές σε μικρές παρτίδες. Η συγκεκριμένη ποσότητα επιβεβαιώνεται κατά την προσφορά.

7. Μπορούν να παρασχεθούν δείγματα;

Ορισμένα τυπικά προϊόντα μπορούν να παρέχουν δείγματα ή υποστήριξη δειγμάτων. Το κόστος δείγματος και το κόστος μεταφοράς επιβεβαιώνονται σύμφωνα με τη συγκεκριμένη κατάσταση προϊόντος και παραγγελίας.

8. Ποιος είναι ο χρόνος παράδοσης;

Τα τυπικά προϊόντα απαιτούν συνήθως 7–20 εργάσιμες ημέρες.

Για προσαρμοσμένα προϊόντα, εύκαμπτους σωλήνες μεγάλης διαμέτρου και ειδικές προδιαγραφές, ο χρόνος παράδοσης θα επιβεβαιώνεται σύμφωνα με τη δομή, την ποσότητα και τις απαιτήσεις παραγωγής.

Ένα σαφές χρονοδιάγραμμα παράδοσης θα παρέχεται πριν από την παραγγελία.

9. Πώς είναι εγγυημένη η ποιότητα για τις μαζικές παραγγελίες;

Οι ποιοτικοί έλεγχοι μπορούν να πραγματοποιηθούν σύμφωνα με τις προδιαγραφές του προϊόντος και τις απαιτήσεις των πελατών, συμπεριλαμβανομένων των δοκιμών εμφάνισης, διαστάσεων, φλάντζας, πίεσης και κενού.

Τα ειδικά είδη επιθεώρησης θα πρέπει να επιβεβαιωθούν πριν από την αγορά.
