Τι είναι η τοποθέτηση φερουλών και πώς λειτουργεί σε συστήματα σύνδεσης σωλήνων;

Ένας εκσκαφέας κατασκευής χάνει ξαφνικά την υδραυλική πίεση. Ο χειριστής βγαίνει έξω και εντοπίζει μια λακκούβα λαδιού που στάζει από έναν σύνδεσμο κάτω από το μηχάνημα. Η ομάδα συντήρησης έρχεται, διαγιγνώσκει το πρόβλημα ως χαλαρή εφαρμογή και το σφίγγει. Αλλά η διαρροή επιστρέφει εντός της ώρας. Το πρόβλημα δεν είναι η στεγανότητα. Είναι το Ferrule Fitting στο εσωτερικό που έχει χάσει την πρόσφυσή του. Αυτό το σενάριο διαδραματίζεται σε εργαστήρια και χώρους εργασίας καθημερινά, συχνά επειδή οι άνθρωποι που εργάζονται στον εξοπλισμό δεν κατανοούν πλήρως το εξάρτημα που σφίγγουν. ΟΤοποθέτηση φερρούλωνείναι ένα από τα πιο κοινά αλλά και πιο παρεξηγημένα στοιχεία σε συστήματα ρευστού ισχύος. Είναι μικρό, φθηνό και εύκολο να το παραβλέψουμε, ωστόσο η σωστή εφαρμογή φερουλίου είναι η διαφορά μεταξύ ενός αξιόπιστου υδραυλικού συστήματος και ενός χρόνιου διαρροής.

Το Ferrule Fitting είναι μια μηχανική συσκευή συμπίεσης που δημιουργεί μια στεγανή στεγανοποίηση μεταξύ ενός σωλήνα και ενός σώματος εξαρτήματος. Λειτουργεί με μια απλή αλλά κομψή αρχή: όταν σφίγγεται ένα παξιμάδι, αναγκάζει έναν κωνικό δακτύλιο (το δακτύλιο) να συμπιεστεί ακτινικά πάνω στο τοίχωμα του σωλήνα. Αυτή η συμπίεση δημιουργεί δύο κρίσιμα αποτελέσματα: μια σφράγιση από μέταλλο σε μέταλλο που εμποδίζει τη διαφυγή υγρού και μια μηχανική λαβή που εμποδίζει το τραβήξιμο του σωλήνα υπό πίεση. Το Ferrule Fitting δεν βασίζεται σε κόλλες, στεγανωτικά ή παρεμβύσματα. χρησιμοποιεί την ελαστικότητα και την πλαστικότητα του μετάλλου για να σχηματίσει μια μόνιμη, αξιόπιστη σύνδεση. Αυτό το άρθρο θα σας οδηγήσει σε μια βαθιά βουτιά στον κόσμο του Ferrule Fitting, εξερευνώντας την ανατομία του, τη φυσική του λειτουργία, τους διάφορους τύπους του και τις τεχνικές προδιαγραφές που καθορίζουν ένα ποιοτικό προϊόν. Θα καλύψουμε επίσης πρακτικές τεχνικές εγκατάστασης και κοινά σενάρια αντιμετώπισης προβλημάτων. Στο τέλος, θα καταλάβετε γιατί αυτό το μικρό εξάρτημα αξίζει πολύ περισσότερη προσοχή από ό,τι συνήθως λαμβάνει.

Πίνακας περιεχομένων

• 1. Τι είναι η τοποθέτηση φερουλών;
• 2. Πώς λειτουργεί ένα ρακόρ για τη δημιουργία στεγανοποίησης στεγανότητας;
• 3. Ποιοι είναι οι διαφορετικοί τύποι εξαρτημάτων και πού χρησιμοποιούνται;
• 4. Ποιες Τεχνικές Προδιαγραφές καθορίζουν μια Υψηλής Ποιότητας Εφαρμογή φερουλίου;
• 5. Πώς να εγκαταστήσετε σωστά και να αντιμετωπίσετε ένα εξάρτημα δακτυλίου;
• Συχνές Ερωτήσεις (FAQ)
• Σχετικά με τον Κατασκευαστή
• Σύναψη

Τι είναι η τοποθέτηση φερουλών;

A Τοποθέτηση φερρούλωνείναι ένα κατασκευασμένο εξάρτημα ακριβείας που χρησιμοποιείται για τη σύνδεση ενός σωλήνα σε ένα σώμα προσαρμογής σε συστήματα τροφοδοσίας υγρών και πνευματικών συστημάτων. Είναι ένα μικρό μεταλλικό εξάρτημα που μοιάζει με δακτύλιο που, όταν συμπιέζεται, δημιουργεί σφράγιση και παρέχει μηχανική συγκράτηση. Η λέξη "ferrule" προέρχεται από το λατινικό "ferrum", που σημαίνει σίδηρος, αντανακλώντας τη μεταλλική του φύση. Στην απλούστερη μορφή του, το Ferrule Fitting είναι ένα μανίκι που ταιριάζει στο άκρο ενός σωλήνα. Όταν σφίγγεται το παξιμάδι στερέωσης, ο δακτύλιος πιέζεται πάνω σε μια κωνική επιφάνεια στο σώμα του εξαρτήματος, με αποτέλεσμα να παραμορφώνεται και να πιάνει τον σωλήνα. Αυτή η παραμόρφωση είναι μόνιμη. Μόλις ένα Ferrule Fitting έχει συμπιεστεί σωστά, δεν μπορεί να επαναχρησιμοποιηθεί σε μια νέα θέση και θα παραμείνει στη θέση του ακόμη και υπό ακραίες δονήσεις.

Για να καταλάβετε την εφαρμογή Ferrule, φανταστείτε το χέρι σας να πιάνει ένα ξύλινο ραβδί. Τα δάχτυλά σας τυλίγονται γύρω από το ραβδί, ασκώντας πίεση από όλες τις πλευρές. Όσο πιο δυνατά πιέζετε, τόσο πιο σφιχτό είναι το κράτημα. Το Ferrule Fitting λειτουργεί με την ίδια αρχή, αλλά με μια κρίσιμη διαφορά: το Ferrule Fitting δεν κρατά απλώς. δημιουργεί επίσης μια σφραγίδα. Ο δακτύλιος είναι κωνικός και όταν πιέζεται στην αντίστοιχη κωνικότητα μέσα στο σώμα εξαρτήματος, υφίσταται μια ελεγχόμενη πλαστική παραμόρφωση. Η εξωτερική επιφάνεια του δακτυλίου σφραγίζεται στο σώμα του εξαρτήματος, ενώ η εσωτερική επιφάνεια δαγκώνει στο τοίχωμα του σωλήνα. Αυτή η διπλή δράση—σφράγιση και κράτημα—είναι που κάνει το Ferrule Fitting τόσο αποτελεσματικό. Ο σωλήνας δεν είναι κολλημένος ή συγκολλημένος. είναι μηχανικά κλειδωμένο και σφραγισμένο από την παραμόρφωση του δακτυλίου.

Η ανατομία ενός Ferrule Fitting αποτελείται από τρία κύρια συστατικά:

• Σώμα προσαρμογής:Το κύριο περίβλημα που περιέχει το κωνικό κάθισμα και παρέχει την εξωτερική σύνδεση (με σπείρωμα ή συγκολλημένη). Είναι συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα, ορείχαλκο ή ανθρακούχο χάλυβα.
• Μετάλλινος κρίκος:Ο δακτύλιος συμπίεσης που παραμορφώνεται για να σφραγίσει και να πιάσει τον σωλήνα. Αυτή είναι η καρδιά της τοποθέτησης. Η γεωμετρία, το υλικό και το φινίρισμα της επιφάνειας του είναι κρίσιμα για την απόδοση του εξαρτήματος.
• Παξιμάδι:Το κολάρο με εξωτερικά σπείρωμα που εφαρμόζει την αξονική δύναμη για να συμπιέσει το δακτύλιο στο σώμα της εφαρμογής. Ο σχεδιασμός του παξιμαδιού επηρεάζει την απαιτούμενη ροπή και την ευκολία εγκατάστασης.

Το Ferrule Fitting είναι μοναδικό μεταξύ των μεθόδων σύνδεσης σωλήνων, επειδή δεν απαιτεί ειδική προετοιμασία του άκρου του σωλήνα - χωρίς καύση, συγκόλληση ή συγκόλληση. Ο σωλήνας κόβεται απλά σε τετράγωνο επίπεδο, αφαιρείται και εισάγεται. Αυτή η απλότητα είναι ένας σημαντικός λόγος για τον οποίο το Ferrule Fitting χρησιμοποιείται τόσο ευρέως σε εφαρμογές που κυμαίνονται από γραμμές πέδησης αυτοκινήτου έως πλατφόρμες πετρελαίου ανοικτής θάλασσας.

Πώς λειτουργεί ένα ρακόρ για τη δημιουργία στεγανοποίησης στεγανότητας;

Για να καταλάβετε πώς αΤοποθέτηση φερρούλωνλειτουργεί, πρέπει να φανταστεί κανείς τι συμβαίνει μέσα στο εξάρτημα κατά τη διάρκεια της σύσφιξης. Είναι ένα μικρό δράμα δυνάμεων, παραμορφώσεων και σφράγισης, όλα συμβαίνουν μέσα σε ένα διάστημα λίγων χιλιοστών. Η διαδικασία μπορεί να αναλυθεί σε τέσσερα διακριτά φυσικά στάδια, καθένα από τα οποία συμβάλλει στην τελική σφράγιση και πρόσφυση.

Στάδιο 1: Εισαγωγή και αρχική επαφή.Ο σωλήνας κόβεται σε τετράγωνο και αφαιρείται από τα γρεζάκια, στη συνέχεια εισάγεται στο σώμα του εξαρτήματος έως ότου ακουμπήσει στον ώμο ή συγκρατείται σε ένα καθορισμένο βάθος εισαγωγής. Το Ferrule Fitting ολισθαίνει πάνω από το σωλήνα, ακολουθούμενο από το παξιμάδι. Στη συνέχεια, το παξιμάδι ξεκινάει πάνω στα σπειρώματα του σώματος τοποθέτησης. Σε αυτό το σημείο, δεν υπάρχει επαφή μεταξύ του δακτυλίου και των επιφανειών στεγανοποίησης. Ο δακτύλιος απλά κάθεται στο σωλήνα, έτοιμος να ενεργοποιηθεί.

Στάδιο 2: Εμπλοκή με φερρούλα.Καθώς το παξιμάδι σφίγγεται, έρχεται σε επαφή με την πίσω όψη του δακτυλίου. Ο δακτύλιος αρχίζει να κινείται αξονικά μέσα στο σώμα τοποθέτησης, εισχωρώντας στο κωνικό τμήμα του καθίσματος. Η γωνία κωνικότητας είναι κρίσιμη: τυπικά μεταξύ 24 και 60 μοιρών, ανάλογα με το σχέδιο τοποθέτησης. Το μπροστινό άκρο του δακτυλίου έρχεται σε επαφή με την κωνικότητα του κορμού του εξαρτήματος και η δύναμη από το παξιμάδι αρχίζει να οδηγεί τον δακτύλιο προς τα εμπρός.

Στάδιο 3: Παραμόρφωση δακτυλίου.Σε αυτό το σημείο, ο δακτύλιος αρχίζει να παραμορφώνεται. Η γεωμετρία του δακτυλίου είναι σχεδιασμένη έτσι ώστε να είναι πιο δυνατή πίσω και πιο αδύναμη μπροστά. Καθώς το παξιμάδι συνεχίζει να σφίγγεται, το μπροστινό τμήμα του δακτυλίου, το οποίο είναι πιο λεπτό και έχει μικρότερη διατομή, αρχίζει να καταρρέει προς τα μέσα. Αυτή η εσωτερική κατάρρευση είναι το «δάγκωμα» που κάνει το Ferrule Fitting στο σωλήνα. Η εσωτερική διάμετρος του δακτυλίου μειώνεται και το μπροστινό άκρο του κόβει στο τοίχωμα του σωλήνα, δημιουργώντας μια μηχανική κλειδαριά. Ταυτόχρονα, η εξωτερική επιφάνεια του δακτυλίου πιέζεται πάνω στο κωνικό σώμα του εξαρτήματος, δημιουργώντας την κύρια επιφάνεια στεγανοποίησης.

Στάδιο 4: Τελική ελαστική κλειδαριά.Στο τελικό στάδιο, το δακτύλιο έχει συμπιεστεί πλήρως. Έχει υποστεί τόσο ελαστική όσο και πλαστική παραμόρφωση. Το ελαστικό εξάρτημα είναι ζωτικής σημασίας: ο δακτύλιος, όπως ένα ελατήριο που έχει συμπιεστεί, ασκεί μια συνεχή δύναμη προς τα έξω στο σώμα προσαρμογής και μια συνεχή δύναμη προς τα μέσα στον σωλήνα. Αυτή η παρατεταμένη δύναμη, γνωστή ως «δύναμη σφράγισης», είναι αυτή που διατηρεί την ακεραιότητα της σύνδεσης με την πάροδο του χρόνου, ακόμη και υπό θερμικό κύκλο και διακυμάνσεις πίεσης. Ο σωλήνας είναι τώρα κλειδωμένος στη θέση του και σφραγισμένος.

Τι συμβαίνει όταν η δόνηση χαλαρώνει το παξιμάδι; Εάν το παξιμάδι υποχωρήσει ελαφρώς, η ελαστική ανάκτηση του δακτυλίου - η συμπεριφορά του σαν ελατήριο - διατηρεί τις επιφάνειες στεγανοποίησης σε επαφή. Αυτός είναι ο λόγος για τον οποίο ένα σωστά τοποθετημένο εξάρτημα Ferrule μπορεί να παραμείνει χωρίς διαρροές ακόμα και μετά από χρόνια συντήρησης. Ωστόσο, εάν το παξιμάδι είναι υπερβολικά σφιγμένο, ο δακτύλιος μπορεί να ξεπεράσει το ελαστικό του όριο, με αποτέλεσμα την υπερβολική πλαστική παραμόρφωση. Αυτή η κατάσταση, γνωστή ως "κάτω έξω", μπορεί να καταστρέψει το δακτύλιο και να δημιουργήσει μια διαδρομή διαρροής. Αυτός είναι ο λόγος για τον οποίο πολλές αστοχίες του Ferrule Fitting προκαλούνται από λανθασμένη ροπή.

Ποιοι είναι οι διαφορετικοί τύποι εξαρτημάτων και πού χρησιμοποιούνται;

ΟΤοποθέτηση φερρούλωνδεν είναι ένα ενιαίο, μονολιθικό προϊόν. Διατίθεται σε πολλές διαφορετικές διαμορφώσεις, καθεμία βελτιστοποιημένη για συγκεκριμένες εφαρμογές, εύρη πίεσης και περιβαλλοντικές συνθήκες. Η κατανόηση των διαφορών είναι απαραίτητη για την επιλογή του σωστού Ferrule Fitting για μια δεδομένη εργασία. Οι τρεις πιο συνηθισμένοι τύποι είναι το Single Ferrule, το Double Ferrule και το W-Type Ferrule.

Εξαρτήματα μονών φερούλων.Όπως υποδηλώνει το όνομα, το Single Ferrule χρησιμοποιεί μόνο ένα στοιχείο φερμουάρ για να παρέχει λειτουργίες στεγανοποίησης και λαβής. Αυτός ο δακτύλιος είναι συνήθως σχεδιασμένος με μια αιχμηρή μπροστινή ακμή που δαγκώνει μέσα στο σωλήνα ενώ η εξωτερική του επιφάνεια σφραγίζεται στο σώμα του εξαρτήματος. Το Single Ferrule Fatting είναι απλό, έχει λιγότερα εξαρτήματα και είναι συχνά χαμηλότερο σε κόστος από τα σχέδια με διπλό φερμουάρ. Χρησιμοποιούνται συνήθως σε εφαρμογές χαμηλής έως μέσης πίεσης, όπως πνευματικά συστήματα, όργανα και γενικά βιομηχανικά υδραυλικά. Η απλότητα, ωστόσο, έχει κόστος: το μονό δακτύλιο πρέπει να εξυπηρετεί δύο λειτουργίες ταυτόχρονα, καθιστώντας το λιγότερο ανεκτικό στα σφάλματα εγκατάστασης και πιο ευαίσθητο στο φινίρισμα της επιφάνειας του σωλήνα.

Εξαρτήματα διπλού φερρούλου.Το Double Ferrule Fitting είναι ένα πιο εξελιγμένο σχέδιο που διαχωρίζει τις λειτουργίες στεγανοποίησης και λαβής σε δύο ανεξάρτητα εξαρτήματα. Ο μπροστινός δακτύλιος έχει σχεδιαστεί για να στεγανοποιεί στο σώμα της στερέωσης, ενώ ο πίσω κολάρο έχει σχεδιαστεί για να συγκρατεί το σωλήνα. Αυτός ο καταμερισμός εργασίας επιτρέπει σε κάθε δακτύλιο να βελτιστοποιείται για τη συγκεκριμένη λειτουργία του. Ο μπροστινός δακτύλιος μπορεί να κατασκευαστεί με πιο μαλακό υλικό για καλύτερη στεγανοποίηση, ενώ το πίσω άκρο μπορεί να είναι πιο σκληρό για καλύτερο κράτημα. Το Double Ferrule Fitting χρησιμοποιούνται ευρέως σε υδραυλικά συστήματα υψηλής πίεσης, όπως αυτά που βρίσκονται στον κατασκευαστικό εξοπλισμό, τις μηχανές χύτευσης με έγχυση και τις υπεράκτιες εξέδρες άντλησης πετρελαίου. Προσφέρουν ανώτερη αντοχή στους κραδασμούς και είναι λιγότερο ευαίσθητα στις διακυμάνσεις της ροπής εγκατάστασης.

Εξαρτήματα φερρούλων τύπου W.Το W-Type Ferrule είναι ένα εξειδικευμένο σχέδιο, συνήθως κατασκευασμένο από κράμα ανοξείδωτου χάλυβα υψηλής ποιότητας, με διακριτικό προφίλ "W" σε διατομή. Αυτό το μοναδικό σχήμα επιτρέπει στο δακτύλιο να απορροφά τη θερμική διαστολή και συστολή χωρίς να χάσει την προφόρτισή του. Το W-Type Ferrule Fitting χρησιμοποιούνται κυρίως σε εφαρμογές υψηλής θερμοκρασίας, όπως ιχνηλάτηση ατμού, εναλλάκτες θερμότητας και σωληνώσεις κλιβάνων. Βρίσκονται επίσης σε κρυογονικά συστήματα όπου οι ακραίες διακυμάνσεις της θερμοκρασίας είναι κοινές. Ο σχεδιασμός W-Type παρέχει πιο ομοιόμορφη κατανομή της τάσης, μειώνοντας τον κίνδυνο διάβρωσης λόγω ρωγμών σε απαιτητικά περιβάλλοντα.

Ο παρακάτω πίνακας παρέχει μια συγκριτική επισκόπηση των τριών κύριων τύπων προσαρμογής φερούλων.

Ποιες τεχνικές προδιαγραφές καθορίζουν μια τοποθέτηση κουμπωτών υψηλής ποιότητας;

Η απόδοση του αΤοποθέτηση φερρούλωνκαθορίζεται από έναν συνδυασμό επιλογής υλικού, γεωμετρικής ακρίβειας και επεξεργασίας επιφάνειας. Ένας κακοκατασκευασμένος δακτύλιος θα αποτύχει πρόωρα, ενώ ένας υψηλής ποιότητας δακτύλιος μπορεί να παρέχει αξιόπιστη εξυπηρέτηση δεκαετιών. Η κατανόηση των τεχνικών προδιαγραφών που ορίζουν ένα υψηλής ποιότητας Ferrule Fitting είναι απαραίτητη για τους μηχανικούς, τους επαγγελματίες προμηθειών και τις ομάδες συντήρησης που πρέπει να επιλέξουν το σωστό εξάρτημα για την εφαρμογή τους.

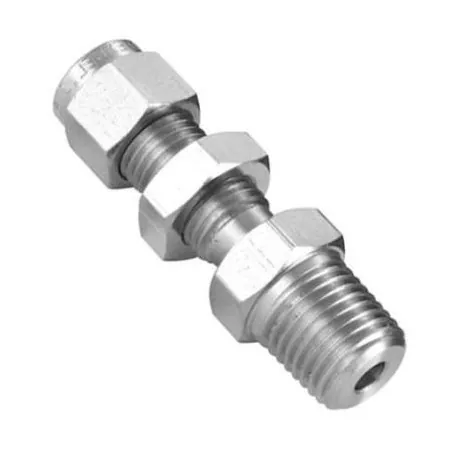

Στο εργοστάσιό μας, κατασκευάζουμε Ferrule Fitting που πληρούν τα υψηλότερα βιομηχανικά πρότυπα. Τα προϊόντα μας Ferrule Fitting είναι διαθέσιμα σε διάφορα υλικά, συμπεριλαμβανομένου του ανοξείδωτου χάλυβα 316L, του ορείχαλκου και του ανθρακούχου χάλυβα, με επεξεργασίες επιφανειών που κυμαίνονται από παθητικοποίηση έως ηλεκτρολυτική επινικελίωση. Ο παρακάτω πίνακας παρέχει μια λεπτομερή ανάλυση των βασικών τεχνικών προδιαγραφών για τη σειρά Ferrule Fitting.

Μία από τις πιο κρίσιμες παραμέτρους είναι η επιφανειακή σκληρότητα του δακτυλίου. Ο δακτύλιος πρέπει να είναι σκληρότερος από τον σωλήνα που πιάνει, αλλά όχι τόσο σκληρός ώστε να γίνει εύθραυστο. Το Ferrule Fitting μας υποβάλλεται σε θερμική επεξεργασία για την επίτευξη επιφανειακής σκληρότητας 58-62 HRC, η οποία παρέχει τη βέλτιστη ισορροπία μεταξύ δαγκώματος και σκληρότητας. Η τραχύτητα της επιφάνειας των επιφανειών στεγανοποίησης είναι επίσης κρίσιμη. Μια πολύ τραχιά επιφάνεια δεν θα σφραγίσει σωστά, ενώ μια επιφάνεια που είναι πολύ λεία μπορεί να μην παρέχει αρκετή τριβή για να «δαγκώσει» το λάστιχο το σωλήνα. Διατηρούμε μια τραχύτητα επιφάνειας 0,4-0,8 μm στις στεγανοποιητικές μας επιφάνειες, η οποία έχει αποδειχθεί ότι είναι το βέλτιστο εύρος σφράγισης.

Εκτός από αυτές τις τυπικές προδιαγραφές, προσφέρουμε πολλές προσαρμοσμένες επιλογές για την τοποθέτηση φερούλων, συμπεριλαμβανομένων ειδικών υλικών (π.χ. Inconel, Monel για διαβρωτικά περιβάλλοντα) και ειδικών επιστρώσεων (π.χ. επίστρωση PTFE για μειωμένη τριβή). Η ομάδα μηχανικών μας είναι διαθέσιμη για να σας βοηθήσει στην επιλογή των σωστών προδιαγραφών Ferrule Fitting για τη συγκεκριμένη εφαρμογή σας.

Πώς να εγκαταστήσετε και να αντιμετωπίσετε σωστά μια τοποθέτηση κουμπωτών;

Ακόμα και την υψηλότερη ποιότηταΤοποθέτηση φερρούλωνθα αποτύχει εάν δεν εγκατασταθεί σωστά. Η σωστή εγκατάσταση είναι μια δεξιότητα που κάθε τεχνικός και μηχανικός συντήρησης πρέπει να κατέχει. Η διαδικασία είναι απλή, αλλά απαιτεί προσοχή στη λεπτομέρεια σε κάθε βήμα. Ο παρακάτω πίνακας περιγράφει τα πέντε βασικά βήματα για τη σωστή εγκατάσταση ενός Ferrule Fitting.

Παρά την προσεκτική εγκατάσταση, μπορεί να προκύψουν διαρροές και άλλα προβλήματα. Κατά την αντιμετώπιση προβλημάτων μιας τοποθέτησης φερμουάρ, είναι χρήσιμο να ακολουθείτε μια συστηματική διαδικασία. Παρακάτω είναι ένας απλοποιημένος οδηγός αντιμετώπισης προβλημάτων.

• Εντοπίστηκε διαρροή κατά την αρχική εγκατάσταση:Ελέγξτε το τετράγωνο του σωλήνα και το βάθος εισαγωγής. Ένας κακώς κομμένος σωλήνας ή η ατελής εισαγωγή είναι η πιο κοινή αιτία αρχικών διαρροών. Επανεγκατάσταση με νέο εξάρτημα Ferrule.
• Εντοπίστηκε διαρροή μετά από μια περίοδο λειτουργίας:Ελέγξτε τη ροπή του παξιμαδιού. Η δόνηση μπορεί να προκαλέσει την υποχώρηση του παξιμαδιού. Το να σφίξετε ξανά το παξιμάδι μπορεί να λύσει το πρόβλημα. Εάν η διαρροή επιμένει, επιθεωρήστε το φερμουάρ για ζημιά. Ενδέχεται να έχει σφιχθεί υπερβολικά ένας κρίκος κατά την πρώτη εγκατάσταση, προκαλώντας υπερβολική παραμόρφωση.
• Ο σωλήνας μπορεί να περιστραφεί ή να τραβηχτεί προς τα έξω:Ο δακτύλιος δεν έχει πιάσει επαρκώς το σωλήνα. Αυτό οφείλεται συνήθως σε ανεπαρκή σύσφιξη ή σε χρήση σωλήνα με εσφαλμένη σκληρότητα. Ελέγξτε τη ροπή και βεβαιωθείτε ότι το υλικό του σωλήνα είναι συμβατό με τις προδιαγραφές Ferrule Fitting.
• Ο δακτύλιος είναι εμφανώς ραγισμένος ή σπασμένος:Αυτό οφείλεται συχνά σε υπερβολικό σφίξιμο ή σε ελάττωμα υλικού. Αντικαταστήστε το ρακόρ με μια νέα μονάδα και ελέγξτε τη ροπή για να βεβαιωθείτε ότι δεν υπερβαίνει τη συνιστώμενη τιμή.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Μπορεί να επαναχρησιμοποιηθεί ένα εξάρτημα φερμουάρ αφού έχει σφίξει;

Απάντηση: Γενικά, ένα ρακόρ δεν έχει σχεδιαστεί για επαναχρησιμοποίηση. Ο δακτύλιος υφίσταται μόνιμη πλαστική παραμόρφωση όταν συμπιέζεται και το δάγκωμα που κάνει στον σωλήνα είναι ένα γεγονός που συμβαίνει μία φορά. Η επαναχρησιμοποίηση ενός δακτυλίου σε νέο σωλήνα ή σε νέα θέση δεν συνιστάται, καθώς δεν θα σχηματίσει την ίδια αξιόπιστη στεγανοποίηση και λαβή. Σε ορισμένες περιπτώσεις, εάν το εξάρτημα έχει μόνο ελαφρώς σφιχτεί (και ο κρίκος δεν έχει δαγκώσει ακόμη το σωλήνα), μπορεί να είναι δυνατή η επανατοποθέτησή του, αλλά αυτό διατρέχει τον κίνδυνο του εγκαταστάτη. Το εργοστάσιό μας συνιστά την αντικατάσταση του δακτυλίου και του παξιμαδιού κάθε φορά που αποσυναρμολογείται η σύνδεση του σωλήνα, για να διασφαλιστεί μια στεγανή στεγανοποίηση.

Ερώτηση 2: Πώς μπορώ να καταλάβω εάν ένα ρακόρ είναι αρκετά σφιχτό χωρίς δυναμόκλειδο;

Απάντηση: Ενώ ένα δυναμόκλειδο είναι το προτιμώμενο εργαλείο για σταθερό και ακριβές σφίξιμο, δεν είναι πάντα διαθέσιμο. Μια εναλλακτική μέθοδος είναι η μέθοδος "μετρητής στροφών". Μόλις το παξιμάδι σφίξει με το χέρι, σημειώστε ένα σημείο αναφοράς και μετά σφίξτε το επιπλέον 1/4 έως 1/2 στροφή, ανάλογα με το μέγεθος και το υλικό του εξαρτήματος. Για ένα εξάρτημα σωλήνα 1/4", μια στροφή 1/4 μετά το σφίξιμο με το χέρι είναι συχνά επαρκής· για ένα εξάρτημα 1/2" μπορεί να είναι 1/2 στροφή. Ωστόσο, αυτή η μέθοδος είναι λιγότερο ακριβής και βασίζεται στην αίσθηση του εγκαταστάτη. Σας συμβουλεύουμε ανεπιφύλακτα να χρησιμοποιείτε δυναμόκλειδο και τις καθορισμένες τιμές ροπής του κατασκευαστή, ειδικά σε εφαρμογές υψηλής πίεσης ή κρίσιμες για την ασφάλεια εφαρμογές.

Ερώτηση 3: Είναι τα εξαρτήματα Ferrule κατάλληλα για σωλήνες από ανοξείδωτο χάλυβα;

Απάντηση: Ναι, το Ferrule Fitting χρησιμοποιείται ευρέως με σωλήνες από ανοξείδωτο χάλυβα. Ωστόσο, το υλικό του σωλήνα πρέπει να είναι συμβατό με το υλικό του δακτυλίου. Το δάγκωμα πρέπει να είναι πιο σκληρό από το σωλήνα για να δημιουργηθεί το απαραίτητο δάγκωμα. Για σωλήνες από ανοξείδωτο χάλυβα, συνιστούμε να χρησιμοποιήσετε ένα δακτύλιο κατασκευασμένο από κράμα ανοξείδωτου χάλυβα με υψηλότερη σκληρότητα από τον σωλήνα. Το εργοστάσιό μας προσφέρει Ferrule Fitting που είναι ειδικά σχεδιασμένα για χρήση με σωλήνες από ανοξείδωτο χάλυβα, με βελτιστοποιημένη θερμική επεξεργασία για να εξασφαλίζεται ασφαλές κράτημα και αξιόπιστη στεγανοποίηση. Εάν υπάρχει σημαντική αναντιστοιχία σκληρότητας, ο δακτύλιος μπορεί να μην πιάσει σωστά τον σωλήνα ή μπορεί να καταστραφεί ο σωλήνας.

Ερώτηση 4: Ποια είναι η υψηλότερη πίεση που μπορεί να αντέξει ένα Ferrule Fitting;

Απάντηση: Η μέγιστη πίεση λειτουργίας ενός δακτυλίου στερέωσης εξαρτάται από διάφορους παράγοντες: τη διάμετρο του σωλήνα, το υλικό του δακτυλίου και το σώμα στερέωσης και τον τύπο σχεδίασης (μονός δακτύλιος έναντι διπλού δακτυλίου). Το Διπλό Στόμιο Ferrule Fitting για σωλήνες διαμέτρου έως 1" έχει βαθμολογηθεί για πιέσεις εργασίας έως 630 bar (9.100 psi). Για μεγαλύτερες διαμέτρους ή υψηλότερες πιέσεις, διατίθενται ειδικά σχέδια. Ανατρέχετε πάντα στο διάγραμμα βαθμολόγησης πίεσης του κατασκευαστή για το συγκεκριμένο μοντέλο και μέγεθος. Είναι απαραίτητο να διασφαλίσετε ότι η βαθμολογία Ferrule Fitting υπερβαίνει το μέγιστο σύστημα πίεσης περιθωρίου ασφαλείας.

Ερώτηση 5: Γιατί το Ferrule Fitting μου παρουσιάζει διαρροή ακόμα και αφού το έσφιξα σωστά;

Απάντηση: Μια διαρροή σε σωστά σφιγμένο ρακόρ μπορεί να προκληθεί από διάφορους παράγοντες που μπορεί να μην είναι άμεσα εμφανείς. Οι πιο συνηθισμένες αιτίες είναι: μια γρατσουνισμένη ή κατεστραμμένη επιφάνεια του σωλήνα κάτω από το δακτύλιο (συχνά από συντρίμμια ή χειρισμό). ένας σωλήνας που δεν είναι τέλεια στρογγυλός (ειδικά αν κόπηκε με σιδηροπρίονο και όχι με κόφτη σωλήνα). μια λανθασμένη σκληρότητα σωλήνα (ο δακτύλιος δεν μπορεί να δαγκώσει σε σωλήνα που είναι πολύ σκληρός). ή μια κατεστραμμένη ή μολυσμένη επιφάνεια στεγανοποίησης στο ίδιο το σώμα του εξαρτήματος. Επιπρόσθετα, εάν το εξάρτημα έχει αποσυναρμολογηθεί και επανασυναρμολογηθεί χωρίς να αντικατασταθεί ο δακτύλιος, η αρχική παραμόρφωση δεν θα επαναληφθεί, προκαλώντας διαρροή. Το εργοστάσιό μας συνιστά να επιθεωρείτε προσεκτικά το σωλήνα για τυχόν ζημιές και να χρησιμοποιείτε πάντα το νέο Ferrule Fitting κατά την επανεγκατάσταση των συνδέσεων για την αποφυγή διαρροών.

Σχετικά με τον Κατασκευαστή

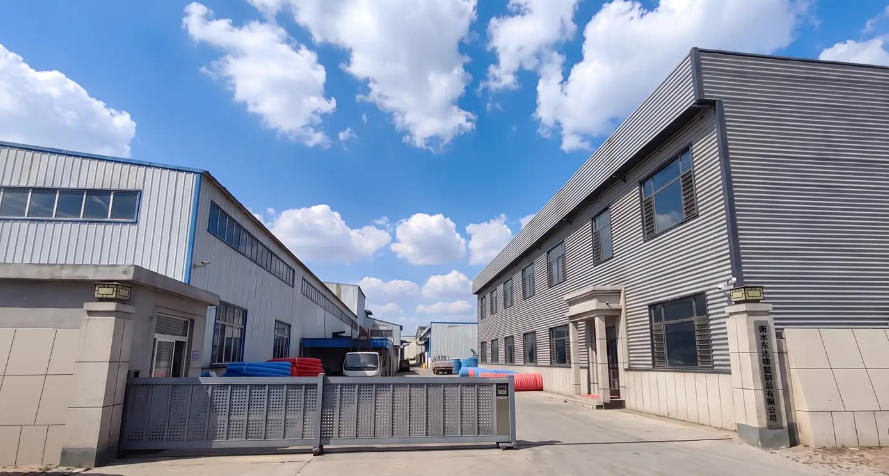

Hengshui Dongda Rubber & Plastic Products Co., Ltd.βρίσκεται στην κομητεία Jing της επαρχίας Hebei—η καρδιά της φημισμένης βάσης της βιομηχανίας καουτσούκ και πλαστικών της Κίνας, εγκεκριμένη από την China Rubber Industry Association το 2007. Με εύκολη πρόσβαση μεταφοράς μέσω του αυτοκινητόδρομου ταχείας κυκλοφορίας Beijing-Fuzhou και των εθνικών οδών, η εταιρεία έχει εξελιχθεί σε επαγγελματία κατασκευαστή συγκροτημάτων εύκαμπτων σωλήνων υψηλής και χαμηλής πίεσης, μεταλλικές ζώνες νάιλον παρεμβύσματα, κύλινδροι και διάφορα προϊόντα από καουτσούκ και πλαστικό.

Τα προϊόντα μας Ferrule Fitting είναι σχεδιασμένα για αντοχή σε υψηλή πίεση, μικρή ακτίνα κάμψης, ισχυρή απόδοση κατά της κόπωσης και παρατεταμένη διάρκεια ζωής. Εφαρμόζονται ευρέως στους τομείς των μηχανημάτων μηχανικής, του πετρελαίου, της εξόρυξης άνθρακα, της ηλεκτρικής ενέργειας, της μεταλλουργίας, της χημικής βιομηχανίας, της ναυπηγικής και των μεταφορών, κερδίζοντας υψηλή αναγνώριση από τους πελάτες τόσο στο εσωτερικό όσο και στο εξωτερικό.

Χαιρετίζουμε ειλικρινά πολύτιμα σχόλια και υποστήριξη από φίλους και πελάτες σε όλο τον κόσμο. Οι χρήστες στο εσωτερικό και στο εξωτερικό καλούνται να ρωτήσουν και να συζητήσουν τη συνεργασία. Δεσμευόμαστε να παρέχουμε ικανοποιητικές υπηρεσίες και αξιόπιστες λύσεις για όλες τις ανάγκες σύνδεσης σας.

Σύναψη

Το Ferrule Fitting μπορεί να είναι ένα μικρό εξάρτημα, αλλά ο ρόλος του στην ακεραιότητα και την αξιοπιστία των ρευστών συστημάτων ισχύος είναι τεράστιος. Από τον τρόπο που παραμορφώνεται για τη δημιουργία σφράγισης και λαβής, μέχρι την επιλογή υλικού και θερμικής επεξεργασίας που καθορίζουν την απόδοσή του, το Ferrule Fitting είναι ένα αριστούργημα μηχανικής που συχνά περνά απαρατήρητο μέχρι να αποτύχει. Η κατανόηση του τρόπου λειτουργίας του, των διαθέσιμων τύπων και του πώς να το εγκαταστήσετε σωστά είναι απαραίτητη για οποιονδήποτε εργάζεται με συστήματα σύνδεσης σωλήνων.

Στην JIDONGDA, δεσμευόμαστε να παρέχουμε υψηλής ποιότητας Εξαρτήματα φερουλών που ανταποκρίνονται στις απαιτητικές απαιτήσεις της σύγχρονης βιομηχανίας. Τα προϊόντα μας σχεδιάζονται και κατασκευάζονται με τα υψηλότερα πρότυπα, εξασφαλίζοντας αξιόπιστη απόδοση στις πιο δύσκολες συνθήκες. Αν ψάχνετε για μια αξιόπιστη λύση Ferrule Fitting για την εφαρμογή σας, σας προσκαλούμε να επικοινωνήσετε μαζί μας. Η ομάδα έμπειρων επαγγελματιών μας είναι έτοιμη να σας βοηθήσει με την επιλογή προϊόντων, την τεχνική υποστήριξη και τις προσαρμοσμένες λύσεις. Επικοινωνήστε σήμερα με την Hengshui Dongda Rubber & Plastic Products Co., Ltdγια μια διαβούλευση ή για να ζητήσετε μια προσφορά. Αφήστε μας να σας βοηθήσουμε να δημιουργήσετε μια σύνδεση που μπορείτε να εμπιστευτείτε.
