Περίληψη άρθρου: A κυματοειδές μέταλλο διαστολήςπαρέχει ελεγχόμενη ευελιξία για βιομηχανικές σωληνώσεις που εκτίθενται σε θερμική διαστολή, κραδασμούς, διακυμάνσεις πίεσης και μηχανική κίνηση. Χρησιμοποιώντας μια δομή φυσητήρων από κυματοειδές ανοξείδωτο χάλυβα, μπορεί να αντισταθμίσει την αξονική, πλευρική και γωνιακή μετατόπιση ενώ συμβάλλει στη μείωση της κόπωσης της συγκόλλησης, της διαρροής της φλάντζας και της παραμόρφωσης που σχετίζεται με την τάση. Αυτός ο οδηγός εξηγεί την αρχή λειτουργίας του, τις βασικές προδιαγραφές, τις επιλογές υλικών, τις εφαρμογές, τους παράγοντες επιλογής και τα πλεονεκτήματα για απαιτητικά συστήματα σωληνώσεων.
Πίνακας περιεχομένων
- Τι είναι ένας αρμός διαστολής κυματοειδούς μετάλλου;
- Πώς λειτουργεί σε βιομηχανικές σωληνώσεις;
- Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
- Ποια είναι τα κύρια οφέλη;
- Πού χρησιμοποιείται συνήθως;
- Πώς πρέπει να επιλέξετε το σωστό προϊόν;
- Συχνές Ερωτήσεις
- Τελικές Σκέψεις

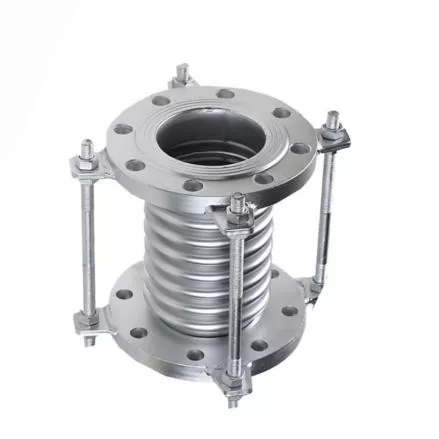

Τι είναι ένας αρμός διαστολής κυματοειδούς μετάλλου;
JIDONGDAπρομήθειες αΚυματοειδές μέταλλο διαστολήςέχει σχεδιαστεί για να παρέχει ελεγχόμενη ευελιξία στις βιομηχανικές σωληνώσεις χωρίς να θυσιάζεται η δομική σταθερότητα. Η αυλακωτή κατασκευή του επιτρέπει σε έναν αγωγό να δέχεται την κίνηση που προκαλείται από αλλαγές θερμοκρασίας, κραδασμούς του εξοπλισμού, διακυμάνσεις πίεσης και μηχανική καταπόνηση.
Σε αντίθεση με ένα άκαμπτο τμήμα σωλήνα, ένας αρμός διαστολής δημιουργεί μια σκόπιμα εύκαμπτη περιοχή μέσα στο σύστημα σωληνώσεων. Όταν ένας αγωγός θερμαίνεται ή κρυώνει, το μήκος και η θέση του μπορεί να αλλάξουν. Εάν αυτές οι κινήσεις είναι περιορισμένες, μπορεί να συσσωρευτεί υπερβολική πίεση γύρω από συγκολλήσεις, φλάντζες, βαλβίδες, αντλίες και συνδεδεμένο εξοπλισμό. Ένας σωστά κατασκευασμένος μεταλλικός αρμός διαστολής βοηθά στην απορρόφηση αυτών των κινήσεων πριν γίνουν επιβλαβή φορτία.
Για τους αγοραστές που αξιολογούν βιομηχανικούς αρμούς διαστολής μετάλλων, το υλικό φυσητήρων, οι απαιτήσεις κίνησης, η βαθμολογία πίεσης, το εύρος θερμοκρασίας, η μέθοδος σύνδεσης και το περιβάλλον εγκατάστασης θα πρέπει να ληφθούν υπόψη μαζί.
Πώς λειτουργεί σε βιομηχανικές σωληνώσεις;
Η αρχή λειτουργίας βασίζεται στην ελεγχόμενη ελαστική παραμόρφωση του κυματοειδούς μεταλλικού φυσητήρα. Οι πολλαπλές περιελίξεις επιτρέπουν στη φυσούνα να κάμπτεται όταν οι συνδεδεμένες σωληνώσεις κινούνται, ενώ η μεταλλική κατασκευή διατηρεί το όριο πίεσης.
Αντιστάθμιση θερμικής διαστολής
Οι αγωγοί υψηλής θερμοκρασίας διαστέλλονται καθώς οι θερμοκρασίες διεργασίας αυξάνονται και συστέλλονται καθώς πέφτουν. Σε συστήματα ατμού, λέβητα, χημικών, λαδιών και θερμικών υγρών, οι επαναλαμβανόμενοι κύκλοι θερμοκρασίας μπορούν να δημιουργήσουν σημαντική κίνηση. Οι κυματοειδείς φυσητήρες απορροφούν αυτή τη μετατόπιση και μειώνουν την πίεση που μεταφέρεται σε άκαμπτα τμήματα σωλήνων.
Μηχανική και αντιστάθμιση κραδασμών
Βιομηχανικός εξοπλισμός όπως αντλίες, συμπιεστές, ανεμιστήρες, τουρμπίνες και περιστρεφόμενα μηχανήματα μπορούν να εισάγουν κραδασμούς στις συνδεδεμένες σωληνώσεις. Ένας κατάλληλα σχεδιασμένος αρμός διαστολής μπορεί να φιλοξενήσει ελεγχόμενη κίνηση και να βοηθήσει στην αποφυγή της απευθείας μετάδοσης κραδασμών μέσω άκαμπτων συνδέσεων σωλήνων.
Κίνηση πολλαπλών κατευθύνσεων
Ανάλογα με το σχεδιασμό του συστήματος, οι μεταλλικοί αρμοί διαστολής μπορούν να αντισταθμίσουν τρεις κύριες κατηγορίες κίνησης:
- Αξονική κίνηση:συμπίεση ή επέκταση κατά μήκος του άξονα του σωλήνα.
- Πλευρική κίνηση:πλάγια μετατόπιση των συνδεδεμένων τμημάτων σωλήνων.
- Γωνιακή κίνηση:περιστροφική κίνηση μεταξύ των συνδεδεμένων τμημάτων σωληνώσεων.
Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
Η επιλογή ενός αρμού διαστολής θα πρέπει να ξεκινά με τις πραγματικές συνθήκες λειτουργίας και όχι με την απλή επιλογή ενός ονομαστικού μεγέθους σωλήνα. Οι πληροφορίες προϊόντος της JIDONGDA καλύπτουν φυσούνες από ανοξείδωτο χάλυβα με διαφορετικά υλικά και διαμορφώσεις σύνδεσης για βιομηχανικές εφαρμογές.
| Παράμετρος | Τυπική Προδιαγραφή | Μηχανική Θεώρηση |
|---|---|---|
| Δομή φυσούνας | Κυματοειδές φυσερό από ανοξείδωτο χάλυβα | Παρέχει ελεγχόμενη ευελιξία και αντιστάθμιση κίνησης |
| Υλικό | SS304 / SS316 / SS321 / προσαρμοσμένα κράματα | Επιλέξτε ανάλογα με τη θερμοκρασία, τη διάβρωση και τη συμβατότητα μέσων |
| Πίεση Εργασίας | PN10–PN40, ανάλογα με το σχεδιασμό | Πρέπει να ταιριάζει με τις πραγματικές συνθήκες λειτουργίας και πίεσης |
| Εύρος Θερμοκρασίας | -80°C έως +600°C, ανάλογα με το υλικό | Η ποιότητα και ο σχεδιασμός του υλικού καθορίζουν τα χρησιμοποιήσιμα όρια θερμοκρασίας |
| Κίνηση | Αξονική / πλευρική / γωνιακή | Ο τύπος και το μέγεθος της κίνησης πρέπει να υπολογίζονται πριν από την επιλογή |
| Μέγεθος | DN15–DN300 | Οι εκδόσεις με σπείρωμα καλύπτουν γενικά μικρότερες διαμέτρους |
| Συνδέσεις | Με σπείρωμα / φλάντζα / συγκολλημένο | Επιλέξτε σύμφωνα με τη διάταξη των σωληνώσεων και τις απαιτήσεις εγκατάστασης |
| Συμβατά μέσα | Ατμός / ζεστό νερό / λάδι / αέριο / χημικά υγρά | Επιβεβαιώστε τη συμβατότητα υλικού με το πραγματικό μέσο |
Οι πραγματικές απαιτήσεις πίεσης, θερμοκρασίας, κίνησης, συχνότητας κύκλου και κόπωσης πρέπει να επιβεβαιώνονται για κάθε έργο. Μπορούν να ληφθούν υπόψη προσαρμοσμένα σχέδια όταν οι τυπικές διαμορφώσεις δεν πληρούν τις προϋποθέσεις εγκατάστασης.
Ποια είναι τα κύρια οφέλη;
1. Αξιόπιστη απόδοση σε υψηλές θερμοκρασίες
Οι μεταλλικές φυσούνες είναι ιδιαίτερα κατάλληλες για εφαρμογές όπου οι θερμοκρασίες υπερβαίνουν το πρακτικό εύρος λειτουργίας πολλών συμβατικών εύκαμπτων εξαρτημάτων. Ανάλογα με την επιλογή υλικού και το σχεδιασμό, η κατασκευή από ανοξείδωτο χάλυβα μπορεί να υποστηρίξει απαιτητικά θερμικά περιβάλλοντα.
2. Μειωμένη πίεση στον αγωγό
Η θερμική κίνηση μπορεί σταδιακά να δημιουργήσει υπερβολικά φορτία σε σταθερά σημεία και συνδέσεις εξοπλισμού. Με την εισαγωγή ελεγχόμενης ευελιξίας, ο αρμός διαστολής βοηθά στην ανακατανομή της κίνησης και στη μείωση της συγκέντρωσης πίεσης σε κρίσιμες περιοχές.
3. Καλύτερη αντίσταση στους κραδασμούς
Όπου τα μηχανήματα παράγουν συνεχείς ή διακοπτόμενους κραδασμούς, μια εύκαμπτη μεταλλική σύνδεση μπορεί να βοηθήσει στην απομόνωση της κίνησης μεταξύ εξοπλισμού και σωληνώσεων. Αυτό μπορεί να συμβάλει στη βελτιωμένη σταθερότητα του συστήματος όταν ο σύνδεσμος έχει επιλεγεί και εγκατασταθεί σωστά.
4. Ευέλικτες επιλογές εγκατάστασης
Οι διαμορφώσεις με σπείρωμα, φλάντζα και συγκόλληση καθιστούν δυνατή την ενσωμάτωση αρμών διαστολής σε διαφορετικές αρχιτεκτονικές σωληνώσεων. Τα προϊόντα με σπείρωμα μικρής διαμέτρου μπορούν να είναι χρήσιμα γύρω από συνδέσεις συμπαγούς εξοπλισμού, ενώ τα σχέδια με φλάντζα και συγκολλημένα σχέδια μπορούν να ταιριάζουν σε μεγαλύτερα βιομηχανικά συστήματα σωληνώσεων.
5. Μακροχρόνια Κυκλική Απόδοση
Οι βιομηχανικές σωληνώσεις ενδέχεται να αντιμετωπίσουν χιλιάδες κύκλους θέρμανσης και ψύξης κατά τη διάρκεια της ζωής τους. Η σωστή γεωμετρία φυσούνας, η επιλογή υλικού, η ποιότητα μορφοποίησης και ο έλεγχος κίνησης είναι επομένως σημαντικά για την επίτευξη αξιόπιστης απόδοσης κόπωσης.
Πού χρησιμοποιείται συνήθως;
Ένας κυματοειδές μεταλλικός αρμός διαστολής είναι πολύτιμος όπου οι άκαμπτες σωληνώσεις πρέπει να δεχτούν θερμική μετατόπιση ή μηχανική κίνηση. Οι τυπικοί τομείς εφαρμογής περιλαμβάνουν:
- Αγωγοί πετροχημικής επεξεργασίας
- Σταθμοί παραγωγής ηλεκτρικής ενέργειας
- Συστήματα ατμού και λέβητα
- Συστήματα HVAC υψηλής θερμοκρασίας
- Βιομηχανικός εξοπλισμός κλιβάνων
- Εγκαταστάσεις επεξεργασίας πετρελαίου και φυσικού αερίου
- Σωληνώσεις χημικής επεξεργασίας
- Συστήματα θαλάσσιας μηχανικής
- Συνδέσεις μηχανολογικού εξοπλισμού
- Συστήματα μεταφοράς υγρών υψηλής θερμοκρασίας
Για παράδειγμα, ένας αγωγός ατμού που συνδέει ένα λέβητα με εξοπλισμό κατάντη μπορεί να παρουσιάσει σημαντική θερμική διαστολή κατά την εκκίνηση. Χωρίς επαρκή αντιστάθμιση κίνησης, αυτή η επέκταση μπορεί να επιφέρει πρόσθετα φορτία στα στηρίγματα σωλήνων και στα ακροφύσια του εξοπλισμού. Ένας σωστά σχεδιασμένος αρμός διαστολής φυσητήρων παρέχει μια καθορισμένη περιοχή όπου μπορεί να συμβεί αυτή η κίνηση.
Πώς πρέπει να επιλέξετε το σωστό προϊόν;
Η επιλογή προϊόντος θα πρέπει να βασίζεται σε δεδομένα μηχανικής και όχι μόνο στην εμφάνιση ή στην ονομαστική διάμετρο. Πριν ζητήσουν μια προσφορά, οι αγοραστές θα πρέπει να προετοιμάσουν τις ακόλουθες πληροφορίες:
- Ονομαστική διάμετρος σωλήνα:Προσδιορίστε το απαιτούμενο μέγεθος DN και τις διαστάσεις σύνδεσης.
- Θερμοκρασία λειτουργίας:Καθορίστε τις κανονικές, ελάχιστες και μέγιστες θερμοκρασίες.
- Πίεση λειτουργίας:Συμπεριλάβετε την κανονική και τη μέγιστη πίεση εργασίας.
- Απαιτήσεις κίνησης:Καθορίστε την αναμενόμενη αξονική, πλευρική ή γωνιακή κίνηση.
- Μέσα ενημέρωσης:Προσδιορίστε εάν το σύστημα μεταφέρει ατμό, νερό, λάδι, αέριο, χημικά ή άλλο υγρό.
- Απαιτήσεις υλικού:Επιλέξτε SS304, SS316, SS321 ή άλλο κατάλληλο κράμα ανάλογα με το περιβάλλον.
- Μέθοδος σύνδεσης:Προσδιορίστε εάν απαιτούνται άκρα με σπείρωμα, φλάντζα ή συγκόλληση.
- Προϋποθέσεις εγκατάστασης:Λάβετε υπόψη τον διαθέσιμο χώρο, τα στηρίγματα σωλήνων, τους οδηγούς, τις αγκυρώσεις και τις συνδέσεις εξοπλισμού.
Είναι επίσης σημαντικό να διακρίνουμε έναν αρμό διαστολής από έναν γενικό εύκαμπτο σύνδεσμο. Οι αρμοί διαστολής σχεδιάζονται γύρω από συγκεκριμένες απαιτήσεις κίνησης και κόπωσης, επομένως η γεωμετρία της φυσούνας και οι περιορισμοί του συστήματος θα πρέπει να αξιολογούνται ως μέρος του πλήρους σχεδιασμού σωληνώσεων.
Συχνές Ερωτήσεις
Ε1: Ποιος είναι ο πρωταρχικός σκοπός ενός αρμού διαστολής κυματοειδούς μετάλλου;
Ο πρωταρχικός σκοπός του είναι να αντισταθμίζει τη θερμική διαστολή και την ελεγχόμενη μηχανική κίνηση στα συστήματα σωληνώσεων, ενώ μειώνει την καταπόνηση που μεταφέρεται στα άκαμπτα εξαρτήματα.
Ε2: Μπορούν να χρησιμοποιηθούν μεταλλικοί αρμοί διαστολής για αγωγούς ατμού;
Ναί. Οι αρμοί διαστολής φυσητήρων από ανοξείδωτο χάλυβα εφαρμόζονται συνήθως σε σωληνώσεις ατμού και λέβητα, υπό την προϋπόθεση ότι το επιλεγμένο υλικό, η βαθμολογία πίεσης, η βαθμολογία θερμοκρασίας και η ικανότητα κίνησης ταιριάζουν με τις συνθήκες λειτουργίας.
Ε3: Ποια υλικά χρησιμοποιούνται συνήθως;
Οι κοινές επιλογές περιλαμβάνουν ανοξείδωτο χάλυβα SS304, SS316 και SS321. Τα προσαρμοσμένα κράματα μπορούν επίσης να ληφθούν υπόψη όταν απαιτούν υψηλότερη αντοχή στη διάβρωση ή εξειδικευμένες συνθήκες λειτουργίας.
Ε4: Είναι οι αρμοί διαστολής με σπείρωμα κατάλληλοι για μικρούς αγωγούς;
Ναί. Οι διαμορφώσεις με σπείρωμα είναι ιδιαίτερα κατάλληλες για σωληνώσεις μικρότερης διαμέτρου, συνδέσεις εξοπλισμού και εγκαταστάσεις όπου ο χώρος είναι περιορισμένος.
Ε5: Ποια είναι η διαφορά μεταξύ αξονικής, πλευρικής και γωνιακής κίνησης;
Η αξονική κίνηση λαμβάνει χώρα κατά μήκος του άξονα του σωλήνα, η πλευρική κίνηση γίνεται πλάγια και η γωνιακή κίνηση περιλαμβάνει την περιστροφή μεταξύ των συνδεδεμένων τμημάτων του σωλήνα. Ο απαιτούμενος τύπος κίνησης πρέπει να προσδιορίζεται πριν από την επιλογή αρμού διαστολής.
Ε6: Μπορεί το προϊόν να προσαρμοστεί;
Ναί. Ανάλογα με τις απαιτήσεις του έργου, η προσαρμογή μπορεί να περιλαμβάνει ποιότητα υλικού, μέγεθος, ονομαστική πίεση, διαμόρφωση σύνδεσης και άλλες μηχανικές παραμέτρους.
Τελικές Σκέψεις
Ένα σωστά κατασκευασμένοΚυματοειδές μέταλλο διαστολήςμπορεί να παίξει σημαντικό ρόλο στην προστασία των βιομηχανικών σωληνώσεων από θερμική διαστολή, κραδασμούς, μηχανική μετατόπιση και συσσωρευμένη καταπόνηση. Με φυσούνες από ανοξείδωτο χάλυβα, πολλαπλές επιλογές σύνδεσης και διαμορφώσιμες μηχανικές παραμέτρους, μπορεί να προσαρμοστεί σε απαιτητικές εφαρμογές σε συστήματα παραγωγής ηλεκτρικής ενέργειας, πετροχημικών, χημικών, HVAC, θαλάσσιων και ρευστών υψηλής θερμοκρασίας. Η JIDONGDA υποστηρίζει προσαρμοσμένες λύσεις αρμών διαστολής μετάλλων με βάση τις απαιτήσεις μεγέθους, υλικού, πίεσης, θερμοκρασίας, κίνησης και σύνδεσης για το συγκεκριμένο έργο. Εάν επιλέγετε έναν αρμό διαστολής για μια νέα εγκατάσταση ή αντικαθιστάτε ένα υπάρχον εξάρτημα,επικοινωνήστε μαζί μαςγια να συζητήσετε τις συνθήκες λειτουργίας σας και να ζητήσετε μια κατάλληλη βιομηχανική λύση.
