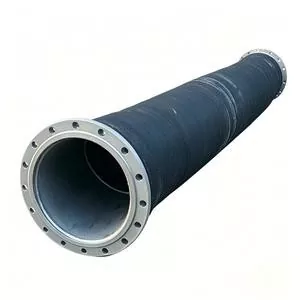

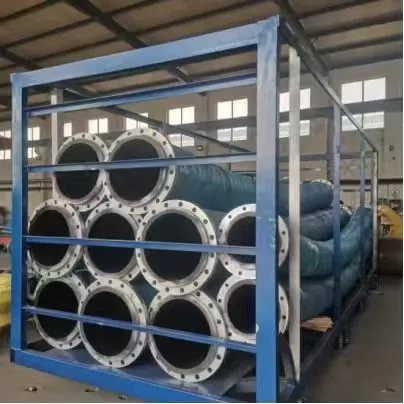

Εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου

Ο εύκαμπτος ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου JIDONGDA χρησιμοποιείται κυρίως για ευέλικτη σύνδεση και μεταφορά μέσων μεταξύ μεγάλου εξοπλισμού, μονάδων αντλιών, αγωγών και κινητού εξοπλισμού.

Το προϊόν υιοθετεί σώμα ελαστικού σωλήνα σε συνδυασμό με δομές ενίσχυσης και είναι εξοπλισμένο με φλάντζες και στα δύο άκρα. Είναι κατάλληλο για μεταφορά:

· Νερό

· Θαλασσινό νερό

· Λύπος

· Ορυκτός πολτός

· Άμμος και χαλίκι

· Αποτελέσματα

· Μερικά βιομηχανικά μέσα

Η κύρια θέση αυτού του προϊόντος είναι η ευέλικτη σύνδεση. Επομένως, κατά την επιλογή, εκτός από την πίεση και τη διάμετρο, θα πρέπει επίσης να ληφθούν υπόψη παράγοντες όπως η δόνηση του εξοπλισμού, η μετατόπιση του αγωγού, η απόκλιση εγκατάστασης, ο χώρος κάμψης και το μήκος του σωλήνα.

Βασικά Πλεονεκτήματα

01 | Ευέλικτη Δυνατότητα Σύνδεσης

Το σώμα του ελαστικού σωλήνα παρέχει συγκεκριμένη προσαρμοστικότητα κάμψης και μετατόπισης, καθιστώντας το κατάλληλο για εύκαμπτες συνδέσεις κοντά σε διεπαφές εξοπλισμού.

02 | Μεταφορά μεγάλης ροής

Η δομή μεγάλης διαμέτρου μπορεί να χρησιμοποιηθεί για μεταφορά μέσων μεγάλου όγκου. Το συγκεκριμένο εύρος διαμέτρου επιβεβαιώνεται σύμφωνα με τις πραγματικές απαιτήσεις προϊόντος και έργου.

03 | Ταίριασμα φλάντζας

Και τα δύο άκρα μπορούν να εξοπλιστούν με ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή άλλες φλάντζες και μπορούν να συνδυαστούν σύμφωνα με κοινά πρότυπα ή σχέδια πελατών.

04 | Προαιρετική δομή αναρρόφησης και εκκένωσης

Σύμφωνα με τις πραγματικές απαιτήσεις κενού, μπορούν να διαμορφωθούν κατάλληλες δομές οπλισμού και σπειροειδής σκελετοί από χαλύβδινο σύρμα.

05 | Μέτρια προσαρμοστικότητα

Για μέσα όπως νερό, θαλασσινό νερό, πολτός, ορυκτός πολτός και άμμος, μπορούν να επιλεγούν κατάλληλα εσωτερικά υλικά από καουτσούκ σύμφωνα με τις απαιτήσεις υλικού και τις συνθήκες φθοράς.

06 | Μη τυπική προσαρμογή

Η προσαρμογή είναι διαθέσιμη για:

· Διάμετρος

· Μήκος

· Πίεση

· Πίεση κενού

· Θερμοκρασία

· Φλάντζα

· Σύνθεση από καουτσούκ

· Χρώμα

Δομή προϊόντος

Το εσωτερικό στρώμα από καουτσούκ έρχεται σε άμεση επαφή με το μέσο μεταφοράς.

Το ενισχυμένο στρώμα υφάσματος φέρει το φορτίο πίεσης.

Όταν απαιτείται υποστήριξη κενού, μπορεί να διαμορφωθεί μια σπειροειδής δομή ενίσχυσης από χαλύβδινο σύρμα.

Το εξωτερικό στρώμα από καουτσούκ παρέχει αντοχή στη γήρανση και προστασία του περιβάλλοντος.

Οι ακραίες φλάντζες χρησιμοποιούνται για βιδωτές συνδέσεις μεταξύ εξοπλισμού και σωληνώσεων.

Γιατί να επιλέξετε εύκαμπτη δομή με φλάντζα

Όταν οι σταθεροί αγωγοί αντιμετωπίζουν κραδασμούς της μονάδας αντλίας, κινήσεις του εξοπλισμού ή σφάλματα εγκατάστασης, ενδέχεται να προκύψουν πρόσθετες καταπονήσεις στα σημεία σύνδεσης.

Οι εύκαμπτοι ελαστικοί εύκαμπτοι σωλήνες μπορούν να χρησιμεύσουν ως εύκαμπτα τμήματα σε αγωγούς, βοηθώντας στην προσαρμογή ορισμένων μετατοπίσεων και κραδασμών.

Η πραγματική επιτρεπόμενη ακτίνα κάμψης, το εύρος μετατόπισης και η μέθοδος εγκατάστασης θα πρέπει να επιβεβαιώνονται σύμφωνα με τη συγκεκριμένη δομή.

Τυπικές θέσεις εγκατάστασης

Χρησιμοποιείται συνήθως σε:

· Απολήξεις αναρρόφησης ή εκκένωσης της αντλίας

· Συνδέσεις μεταξύ εξοπλισμού και κύριων αγωγών

· Σημεία σύνδεσης κινητού εξοπλισμού

· Βιομηχανικοί αγωγοί που απαιτούν συχνή εγκατάσταση και αποσυναρμολόγηση

Οι διαστάσεις της φλάντζας πρέπει να ταιριάζουν με τις θέσεις της φλάντζας ζευγαρώματος, της επιφάνειας στεγανοποίησης και της οπής του μπουλονιού.

Τεχνικές Παράμετροι

Βιομηχανίες Εφαρμογών

Εξόρυξη:
Χρησιμοποιείται για τη μεταφορά ορυκτού πολτού, απορριμμάτων και μέσων που περιέχουν σωματίδια.

Βυθοκόρηση:
Χρησιμοποιείται για τη μεταφορά ιλύος, λάσπης και άμμου.

Λιμένες:
Χρησιμοποιείται για μεταφορά υγρών και υλικών μεγάλης ροής.

Άμμος & Χαλίκι:
Χρησιμοποιείται για τη μεταφορά μιγμάτων νερού-άμμου και σωματιδιακών υλικών.

Μηχανήματα Κατασκευών:
Χρησιμοποιείται για ευέλικτες συνδέσεις μεταξύ αντλιών, εξοπλισμού και κινητών σωληνώσεων.

Βιομηχανική μεταφορά:
Χρησιμοποιείται για βιομηχανικό νερό, πολτό και άλλα κατάλληλα μέσα μεταφοράς.

Σημεία Επιλογής

Κατά την αγορά, συνιστάται να παρέχετε τις ακόλουθες πληροφορίες:

· Εσωτερική διάμετρος

· Μήκος

· Πίεση εργασίας

· Πίεση κενού εργασίας

· Μέσο μεταφοράς

· Θερμοκρασία

· Ρυθμός ροής

· Απαιτήσεις κάμψης/μετατόπισης

· Πρότυπο φλάντζας

Εάν χρησιμοποιείται για εφαρμογές αναρρόφησης κενού, το επίπεδο πίεσης κενού θα πρέπει να προσδιορίζεται σαφώς.

Εάν μεταφέρετε λειαντικά μέσα, όπως άμμο ή ορυκτό πολτό, θα πρέπει να παρέχονται το μέγεθος και η συγκέντρωση σωματιδίων.

Χρήση και Συντήρηση

· Αποφύγετε την υπέρβαση του επιβεβαιωμένου εύρους πίεσης, πίεσης κενού και θερμοκρασίας.

· Μην τεντώνετε ή στρίβετε βίαια τον εύκαμπτο σωλήνα κατά την εγκατάσταση.

· Ελέγχετε τακτικά εξωτερικές ρωγμές από καουτσούκ, εξογκώματα, μη φυσιολογική φθορά και διαρροή φλάντζας.

· Διακόψτε τη χρήση του εύκαμπτου σωλήνα και επιβεβαιώστε ξανά τις συνθήκες λειτουργίας εάν προκύψει δομική βλάβη ή μη φυσιολογική κατάρρευση του σωλήνα.

Προσαρμογή προϊόντος / OEM & ODM

Για μη τυποποιημένες προδιαγραφές, τα προϊόντα μπορούν να επιβεβαιωθούν σύμφωνα με σχέδια πελατών, δείγματα ή τεχνικές παραμέτρους.

Συνιστάται η παροχή:

Εσωτερική διάμετρος / αναγνωριστικό: ____

Μήκος / Μήκος: ____ m

Πίεση εργασίας / Πίεση εργασίας: ____ MPa

Κενό εργασίας / Κενό: ____ kPa

Θερμοκρασία εργασίας / Θερμοκρασία: ____ ℃

Μέσο μεταφοράς / Μέσο: ____

Πρότυπο φλάντζας / Πρότυπο φλάντζας: ____

Διαστάσεις φλάντζας / Διαστάσεις φλάντζας: ____

Ποσότητα αγοράς / Ποσότητα: ____

Λιμάνι προορισμού / Προορισμός: ____

FAQ

Ποια είναι τα κύρια πλεονεκτήματα αυτού του σωλήνα;

Τα κύρια πλεονεκτήματα είναι ο συνδυασμός μεταφοράς μεγάλης διαμέτρου και ικανότητας ευέλικτης σύνδεσης, καθιστώντας το κατάλληλο για εφαρμογές που περιλαμβάνουν δόνηση εξοπλισμού, μετατόπιση αγωγού και απόκλιση εγκατάστασης.

Μπορεί η φλάντζα να κατασκευαστεί σύμφωνα με τα σχέδια;

Ναί. Η τεχνική επιβεβαίωση μπορεί να πραγματοποιηθεί σύμφωνα με το πρότυπο, τις διαστάσεις ή τα σχέδια της φλάντζας που παρέχονται από τους πελάτες.

Μπορεί να χρησιμοποιηθεί για ορυκτό πολτό;

Ναί. Τα κατάλληλα εσωτερικά υλικά από καουτσούκ και οι δομές οπλισμού μπορούν να επιλεγούν σύμφωνα με τη συγκέντρωση ορυκτού πολτού, το μέγεθος σωματιδίων, τον ρυθμό ροής, την πίεση και τη θερμοκρασία.

Τι είναι το MOQ;

Το MOQ επιβεβαιώνεται σύμφωνα με τις προδιαγραφές, το μήκος, τη δομή και τις απαιτήσεις προσαρμογής.

Τα τυπικά προϊόντα μπορούν να υποστηρίξουν αγορές σε μικρές παρτίδες ανάλογα με τις συνθήκες παραγγελίας.

Ποιος είναι ο χρόνος παράδοσης;

Τα τυπικά προϊόντα μπορούν συνήθως να τακτοποιηθούν εντός περίπου 7-20 εργάσιμων ημερών.

Τα προσαρμοσμένα προϊόντα και οι ειδικές προδιαγραφές επιβεβαιώνονται σύμφωνα με τις απαιτήσεις της παραγγελίας.
