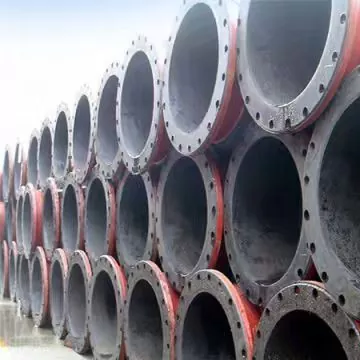

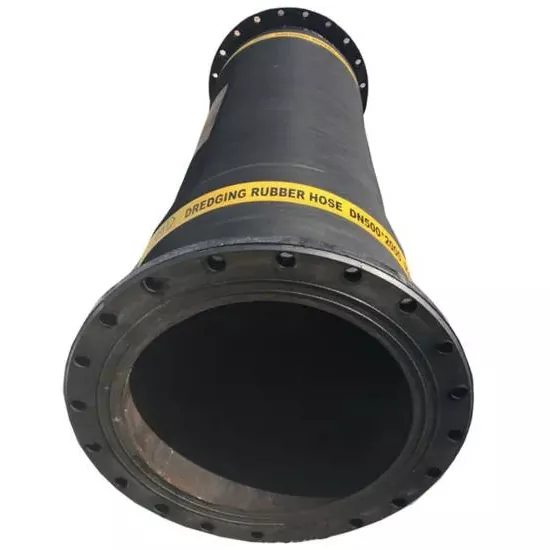

Λαστιχένιο σωλήνα με φλάντζα βαρέως τύπου μεγάλης διαμέτρου

Ο ελαστικός εύκαμπτος σωλήνας μεγάλης διαμέτρου βαρέως τύπου JIDONGDA είναι σχεδιασμένος για πιο απαιτητικά περιβάλλοντα μηχανικής σε σύγκριση με τους συνηθισμένους σωλήνες μεταφοράς.

Μέσα όπως ορυκτός πολτός, άμμος, χαλίκι και απορρίμματα μπορεί να προκαλέσουν συνεχή φθορά στο εσωτερικό τοίχωμα του εύκαμπτου σωλήνα. Εν τω μεταξύ, η λειτουργία μεγάλου εξοπλισμού μπορεί επίσης να περιλαμβάνει κραδασμούς, διακυμάνσεις πίεσης και μηχανικά φορτία.

Επομένως, η επιλογή αυτού του προϊόντος δεν θα πρέπει να επικεντρώνεται σε μία μόνο παράμετρο, αλλά θα πρέπει να λαμβάνει υπόψη τη συνολική αντιστοίχιση:

· Εσωτερική αντοχή στη φθορά από καουτσούκ

· Ενίσχυση στρώσης

· Εξωτερική προστασία από καουτσούκ

· Σύνδεση φλάντζας

· Πραγματικές συνθήκες λειτουργίας

Λογική επιλογής βαρέων καθηκόντων

Οι σωλήνες βαρέως τύπου δεν σημαίνουν απλώς αύξηση του πάχους του τοιχώματος.

Αυτό που πρέπει να επιβεβαιωθεί είναι το μεσαίο επίπεδο φθοράς, η πίεση εργασίας, η πίεση κενού, το μήκος, η κατάσταση κάμψης, το περιβάλλον εγκατάστασης και οι συνθήκες τάσης της φλάντζας.

Για εφαρμογές πολτού υψηλής αποξεστικότητας, το μέγεθος των σωματιδίων και η συγκέντρωση του μέσου θα πρέπει να παρέχονται κατά προτεραιότητα.

Δομή και σχεδιασμός ανθεκτικός στη φθορά

Το εσωτερικό στρώμα από καουτσούκ είναι υπεύθυνο για μέτρια επαφή και αντοχή στη φθορά.

Πολλαπλές στρώσεις ενίσχυσης υφάσματος/υφασμάτινου κορδονιού αποτελούν την κύρια δομή ενίσχυσης.

Σύμφωνα με τις συνθήκες αναρρόφησης, μπορεί να προστεθεί σπειροειδή χαλύβδινο σύρμα.

Το εξωτερικό στρώμα από καουτσούκ παρέχει προστασία του περιβάλλοντος.

Η φλάντζα χρησιμεύει ως η τελική δομή σύνδεσης.

Μέσα που περιέχουν σωματίδια όπως άμμος, ορυκτό πολτό και υπολείμματα θα πλένουν συνεχώς και θα φθείρουν το εσωτερικό τοίχωμα.

Το εσωτερικό υλικό και η δομή από καουτσούκ θα πρέπει να επιλέγονται σύμφωνα με τις πραγματικές συνθήκες φθοράς.

Οι υπάρχουσες πληροφορίες δεν προσδιορίζουν ένα ενοποιημένο ελαστικό μείγμα ανθεκτικό στη φθορά, επομένως η τελική παραγγελία θα πρέπει να επιβεβαιωθεί σύμφωνα με συγκεκριμένες συνθήκες λειτουργίας.

Τεχνικές Παράμετροι και Ποιοτικός Έλεγχος

Η διάμετρος, το μήκος, η πίεση εργασίας, η πίεση κενού εργασίας και η θερμοκρασία πρέπει να επιβεβαιωθούν σύμφωνα με τη δομή.

Σύμφωνα με τις απαιτήσεις παραγγελίας, μπορούν να πραγματοποιηθούν επιθεωρήσεις για:

· Εμφάνιση

· Διαστάσεις

· Φλάντζα

· Πίεση

· Κενό / Αρνητική πίεση

· Σκληρότητα

· Απόδοση από καουτσούκ

Ειδικά πρότυπα δοκιμών θα πρέπει να συμφωνηθούν εκ των προτέρων.

Βιομηχανίες Εφαρμογών

Εξόρυξη:
ιλύς ορυκτών, απορριμμάτων και πολτού μεταλλεύματος.

Άμμος & Χαλίκι:
Μείγματα άμμου, χαλίκι και νερού-άμμου.

Λιμένες:
Μεταφορές λιμενικών υλικών και υγρών.

Ατσάλι:
Βιομηχανική μεταφορά νερού και πολτού στη βιομηχανία χάλυβα.

Βαρύς Εξοπλισμός:
Μεγάλες αντλητικές μονάδες, εξοπλισμός και μηχανικοί αγωγοί.

Διαμόρφωση φλάντζας

Οι φλάντζες μπορούν να επιβεβαιωθούν σύμφωνα με:

· GB

· DIN

· ANSI

· JIS

· ASME

· Σχέδια πελατών

Κατά την αγορά, θα πρέπει να ελέγχονται οι ακόλουθες λεπτομέρειες της φλάντζας:

· Εξωτερική διάμετρος φλάντζας

· Αριθμός οπών μπουλονιών

· Διάμετρος οπής μπουλονιού

· Απόσταση οπών μπουλονιών

· Πάχος

· Επιφάνεια στεγανοποίησης

· Διαστάσεις σύνδεσης

Βασικά Πλεονεκτήματα

01 | Δομή Βαρέων Καθηκόντων
Σύμφωνα με τις συνθήκες πίεσης, μήκους και μέσης λειτουργίας, μπορούν να διαμορφωθούν πολυστρωματικές δομές οπλισμού.

02 | Λύση ανθεκτική στη φθορά
Για λειαντικά μέσα όπως άμμος, ορυκτό πολτό και απορρίμματα, μπορούν να επιλεγούν κατάλληλα εσωτερικά διαλύματα από καουτσούκ ανθεκτικά στη φθορά.

03 | Χωρητικότητα μεγάλης διαμέτρου
Κατάλληλο για μεγάλα συστήματα μεταφοράς και μεταφορά μέσων υψηλής ροής.

04 | Σύνδεση με φλάντζα
Διαφορετικά πρότυπα και υλικά φλάντζας μπορούν να διαμορφωθούν σύμφωνα με τις διεπαφές εξοπλισμού.

05 | Προαιρετική δομή αναρρόφησης και εκκένωσης
Σύμφωνα με τις συνθήκες κενού, το σπειροειδές χαλύβδινο σύρμα και άλλες δομές στήριξης μπορούν να διαμορφωθούν.

06 | Προσαρμογή έργου
Υποστηρίζει προσαρμογή προδιαγραφών, πίεσης, μήκους, φλάντζας και υλικών σύμφωνα με τις απαιτήσεις του έργου.

Εστίαση στη συντήρηση

Υπό συνθήκες λειτουργίας βαρέως τύπου, θα πρέπει να καταρτίζονται τακτικά αρχεία επιθεώρησης.

Θα πρέπει να δοθεί προσοχή σε:

· Εσωτερική και εξωτερική φθορά από καουτσούκ

· διογκωμένο

· Ρωγμές

· Χαλάρωση φλάντζας

· Διαρροή

Εάν αλλάξει η πραγματική πίεση, η πίεση κενού ή το μέσο μεταφοράς, η καταλληλότητα του προϊόντος θα πρέπει να επανεκτιμηθεί.

FAQ

Για ποιες περιπτώσεις συνιστώνται οι σωλήνες βαρέως τύπου;

Όταν το μέσο μεταφοράς έχει ισχυρή τριβή, το φορτίο του εξοπλισμού είναι υψηλό ή το έργο απαιτεί υψηλότερη δομική αξιοπιστία, μπορεί να εξεταστεί μια διαμόρφωση βαρέως τύπου.

Μπορεί να χρησιμοποιηθεί για τη μεταφορά απορριμμάτων;

Ναί. Η ανθεκτική στη φθορά δομή μπορεί να επιβεβαιωθεί σύμφωνα με το μέγεθος των σωματιδίων, τη συγκέντρωση, την πίεση και τον ρυθμό ροής των απορριμμάτων.

Οι εύκαμπτοι σωλήνες βαρέως τύπου έχουν πάντα υψηλότερη πίεση από τους συνηθισμένους σωλήνες;

Η βαρέως τύπου δεν σημαίνει απαραίτητα υψηλότερη βαθμολογία πίεσης. Η τελική πίεση εργασίας πρέπει να προσδιορίζεται σύμφωνα με τη συγκεκριμένη δομή και τις τεχνικές παραμέτρους.

Μπορούν να υποστηριχθούν τα σχέδια πελατών;

Ναί. Η φλάντζα και η δομή του προϊόντος μπορούν να επιβεβαιωθούν σύμφωνα με τα σχέδια πελατών.

Μπορεί να χρησιμοποιηθεί για μαζικές παραγγελίες έργου;

Ναί. Οι προδιαγραφές, η ποσότητα, οι απαιτήσεις επιθεώρησης και ο χρόνος παράδοσης μπορούν να καθοριστούν μαζί κατά το στάδιο τεχνικής επιβεβαίωσης του έργου.
